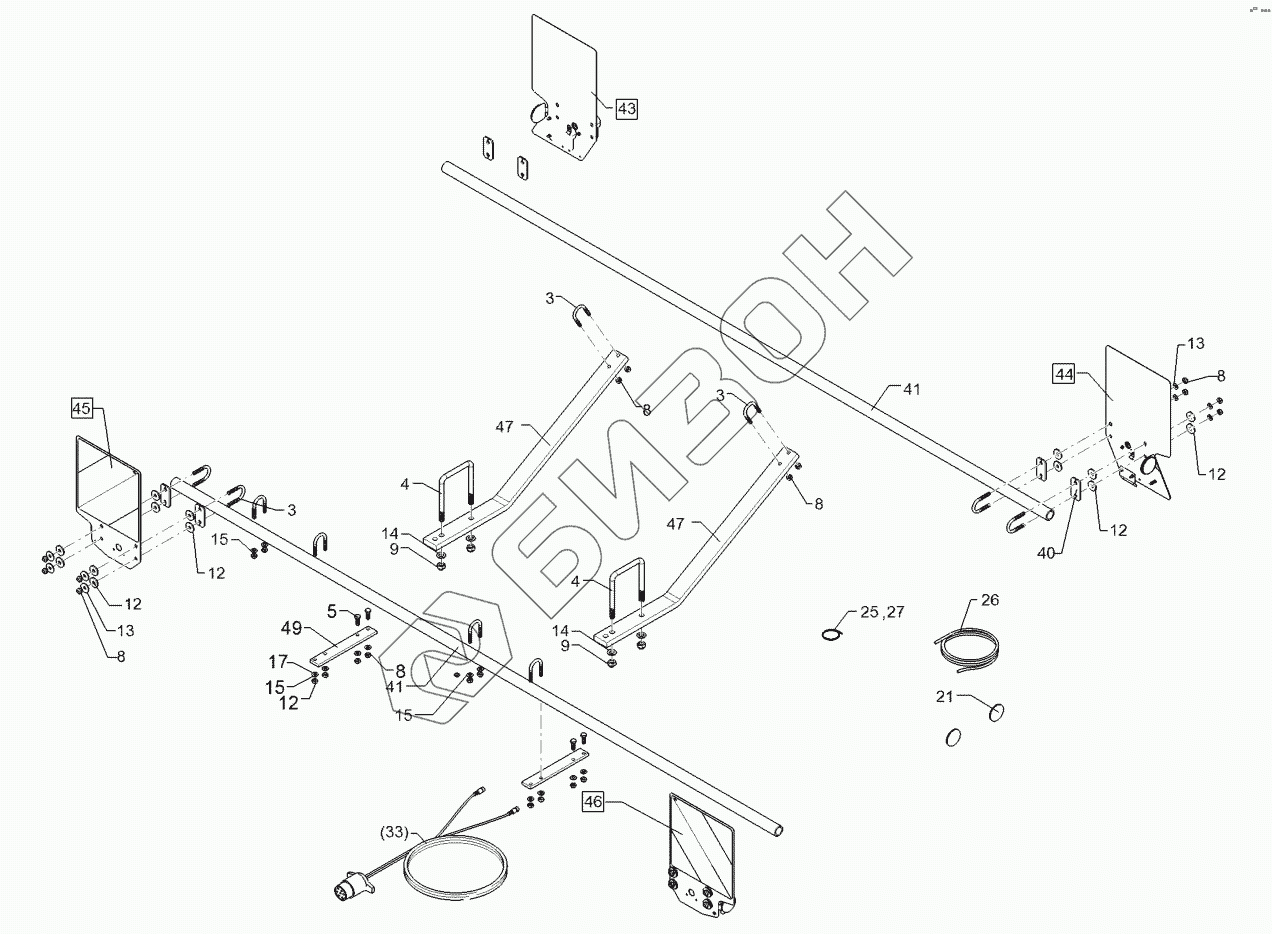

Графический каталог запасных частей к технике: Lemken Kristall 9/500KA. 67010057 Lighting equipment

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
3
3
3
4
4
5
8
8
8
8
8
9
9
12
12
12
12
12
13
13
15
15
15
17
25
26
27
33
40
41
41
43
44
45
47
47
49
Позиция на иллюстрации Заводской номер детали Название детали Цена
3 301 7781 U-образный болт
Загрузка ...
4 301 7821 U-bolt
Загрузка ...
5 301 7308 Screw
Загрузка ...
8 303 0933 Гайка шлицевая NM10-8 DIN985 Zn
Загрузка ...
9 303 0935 Гайка шлицевая NM16-8 Zn DIN985
Загрузка ...
10 303 1012 Nut
Загрузка ...
12 305 6129 Washer
Загрузка ...
13 305 6976 Washer
Загрузка ...
15 305 6141 Шайба 17/30x3 7089 200HV Zn
Загрузка ...
17 305 8696 Washer
Загрузка ...
18 305 9900 Пружинное кольцо
Загрузка ...
22 321 9919 Самопривод. отражатель, желтый
Загрузка ...
25 325 1330 Clip
Загрузка ...
26 325 5530 Corrugated tube
Загрузка ...
27 32510007 Clip
Загрузка ...
33 37310075 Basic cable
Загрузка ...
40 470 1776 Clamping plate
Загрузка ...
41 470 1785 Tube
Загрузка ...
43 570 1758 Lighting unit
Загрузка ...
44 570 1759 Lighting unit
Загрузка ...
45 57010014 Warning board
Загрузка ...
46 57010015 Warning board
Загрузка ...
47 47010023 Holder
Загрузка ...
49 47010040 Holder
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
