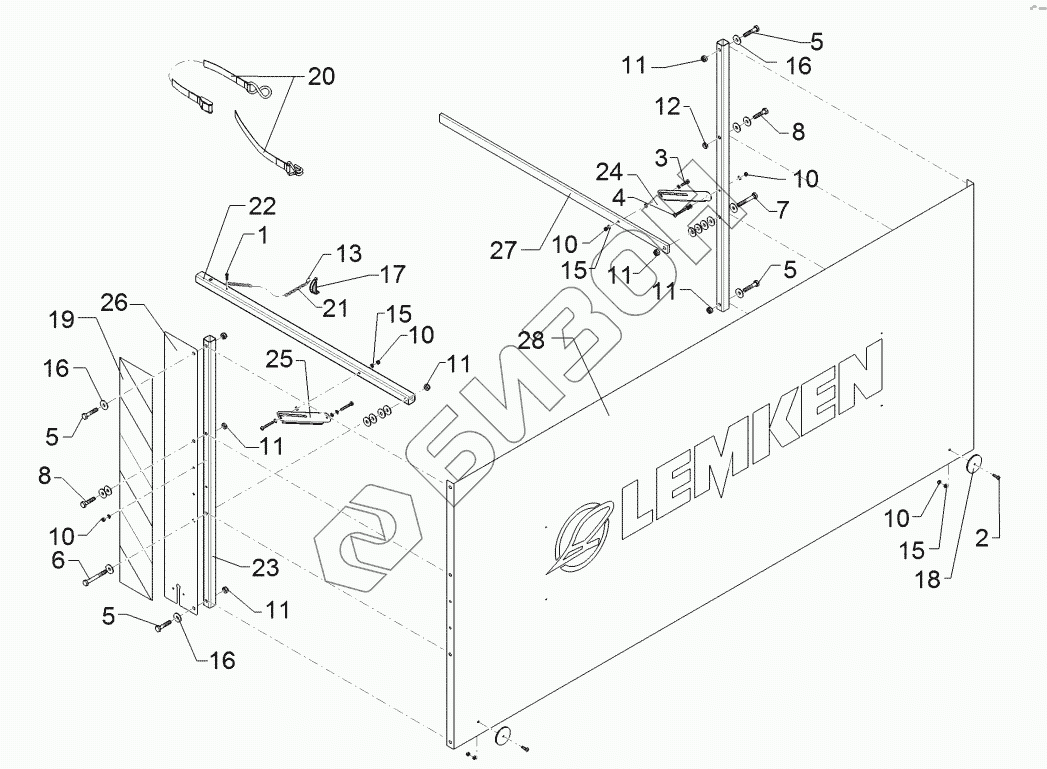

Графический каталог запасных частей к технике: Lemken Kristall 9/500KA. 6706121 Transport protection

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
5
5
5
6
7
8
8
10
10
10
10
10
11
11
11
11
11
11
12
13
15
15
15
16
16
16
17
18
19
20
21
22
23
24
25
26
27
28
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 0280 Flatheaded bolt
Загрузка ...
2 301 0301 Flatheaded bolt
Загрузка ...
3 301 0302 Болт с плоской головкой
Загрузка ...
4 301 0306 Болт с плоской головкой
Загрузка ...
5 301 3246 Bolt
Загрузка ...
6 301 3260 Hexagon bolt
Загрузка ...
7 301 3262 Hexagon bolt
Загрузка ...
8 301 5424 Bolt
Загрузка ...
9 303 0928 Selflocking nut
Загрузка ...
10 303 0931 Самоблокирующаяся гайка
Загрузка ...
11 303 0933 Гайка шлицевая NM10-8 DIN985 Zn
Загрузка ...
12 303 1022 Nut
Загрузка ...
13 305 8551 Стопорное кольцо Di41x3 A2
Загрузка ...
14 305 8567 Washer
Загрузка ...
15 305 8571 Шайба
Загрузка ...
16 305 8577 Washer
Загрузка ...
17 311 9305 Закрепление штифта
Загрузка ...
18 321 9921 Рефлектор, желтый
Загрузка ...
19 321 9949 Bonding sheet-warning board
Загрузка ...
20 331 4904 Lashing strap
Загрузка ...
21 331 6130 Цепь
Загрузка ...
22 470 6110 Tube
Загрузка ...
23 470 6111 Square tube
Загрузка ...
24 470 6112 Stop
Загрузка ...
25 470 6113 Stop
Загрузка ...
26 470 6114 Carrier plate
Загрузка ...
27 470 6115 Rod
Загрузка ...
28 470 6124 Protective tilt
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
