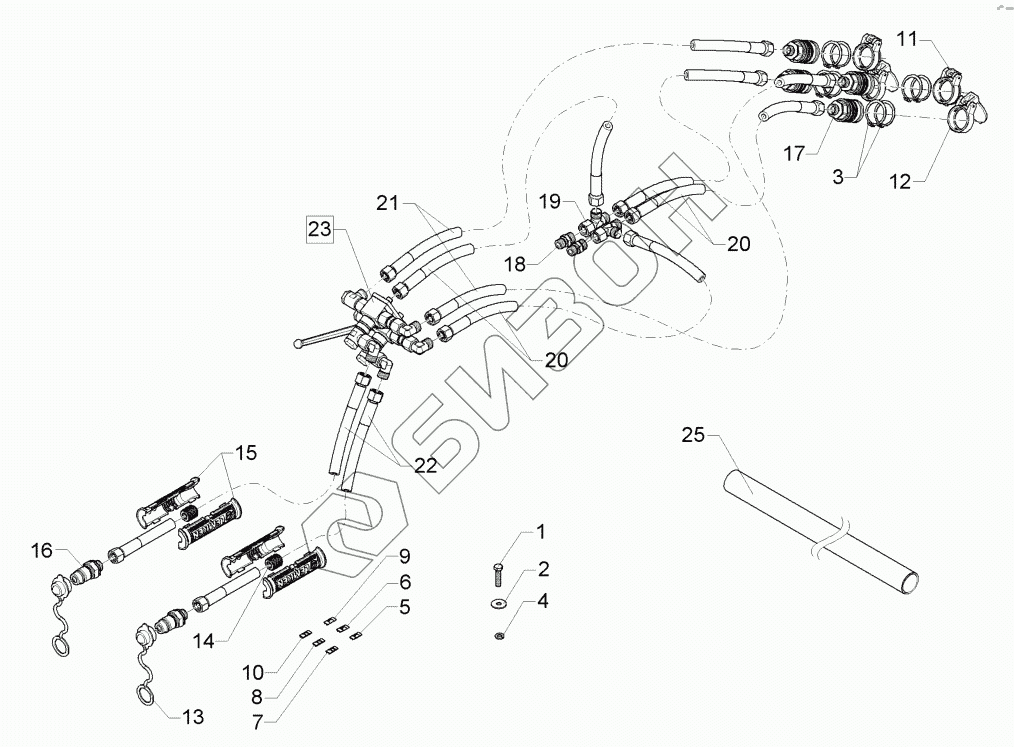

Графический каталог запасных частей к технике: Lemken Kristall 9/500KA. 67510073 HY-pipe assembly

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
19
20
20
21
22
23
25
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 3068 Screw
Загрузка ...
2 305 6124 Шайба
Загрузка ...
3 305 8871 Securing ring
Загрузка ...
4 305 9898 Spring ring
Загрузка ...
5 325 1521 Marking
Загрузка ...
6 325 1523 Marking
Загрузка ...
7 325 1528 Marking
Загрузка ...
8 325 1530 Marking
Загрузка ...
9 325 1601 Marking
Загрузка ...
10 325 1608 Marking
Загрузка ...
11 375 2101 Dust protection flap
Загрузка ...
12 375 2105 Dust protection flap
Загрузка ...
13 375 2166 Колпачок, красный
Загрузка ...
14 375 2606 Insert
Загрузка ...
15 375 2607 Handle
Загрузка ...
16 375 2718 SVK-разъем
Загрузка ...
17 375 2735 SVK-socket
Загрузка ...
19 375 4550 L-adjustable T-union
Загрузка ...
20 475 2594 Hydraulic hose
Загрузка ...
21 475 3237 Hydraulic hose
Загрузка ...
22 475 3241 Hydraulic hose
Загрузка ...
23 57510105 Directional valve
Загрузка ...
24 47510136 Hydraulic hose
Загрузка ...
25 375 9450 Guard for hoses
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
