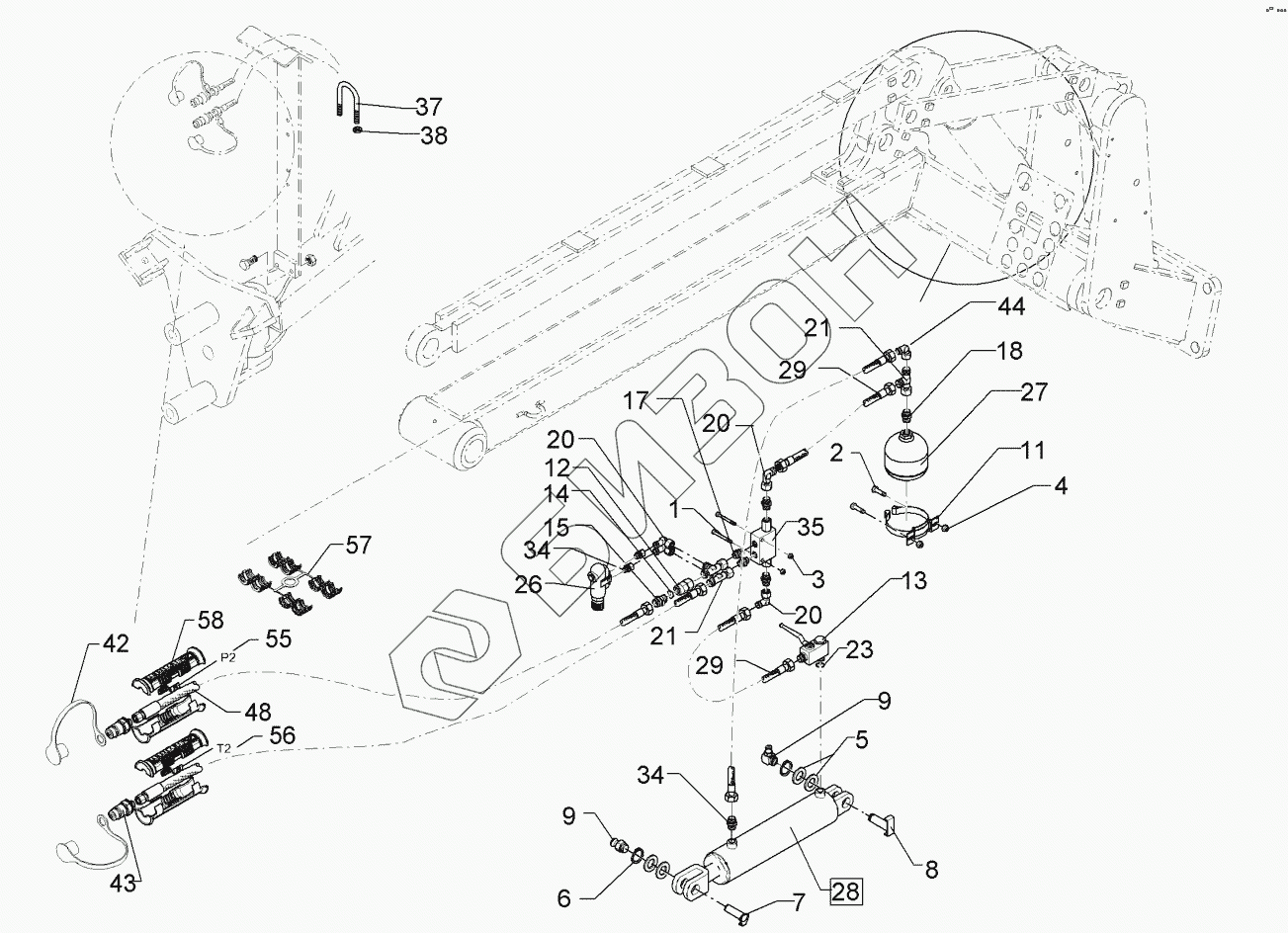

Графический каталог запасных частей к технике: Lemken Kristall 9/500KA. 67510077 Hydraulic assembly
1
2
3
4
5
6
7
8
9
9
11
12
13
14
15
17
18
20
20
20
21
21
23
26
27
28
29
29
34
34
35
37
38
42
43
44
48
55
56
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 2997 | Bolt |
Загрузка ...
|
|
| 2 | 301 3070 | Bolt |
Загрузка ...
|
|
| 3 | 303 0929 | Selflocking nut |
Загрузка ...
|
|
| 4 | 303 0932 | Самоблокирующаяся гайка |
Загрузка ...
|
|
| 5 | 305 2051 | Shim |
Загрузка ...
|
|
| 6 | 305 8867 | Крепежное кольцо |
Загрузка ...
|
|
| 7 | 313 3003 | Pin with stop |
Загрузка ...
|
|
| 8 | 313 3025 | Pin with stop |
Загрузка ...
|
|
| 9 | 323 6348 | Смазочный ниппель |
Загрузка ...
|
|
| 11 | 325 5128 | Bracket clip |
Загрузка ...
|
|
| 12 | 375 2205 | Connection |
Загрузка ...
|
|
| 13 | 375 2206 | Valve |
Загрузка ...
|
|
| 14 | 375 2515 | Restrictor washer |
Загрузка ...
|
|
| 15 | 375 4010 | Nipple |
Загрузка ...
|
|
| 16 | 375 4020 | Nipple |
Загрузка ...
|
|
| 17 | 375 4038 | Сосок |
Загрузка ...
|
|
| 18 | 375 4039 | Nipple |
Загрузка ...
|
|
| 20 | 375 4500 | Adjustable angle union |
Загрузка ...
|
|
| 21 | 375 4550 | L-adjustable T-union |
Загрузка ...
|
|
| 23 | 375 5081 | Seal ring |
Загрузка ...
|
|
| 26 | 575 2050 | Pressure limiting valve |
Загрузка ...
|
|
| 27 | 575 2192 | Pressure reservoir |
Загрузка ...
|
|
| 28 | 575 2269 | Hydraulic ram |
Загрузка ...
|
|
| 29 | 475 2598 | High-pressure hose |
Загрузка ...
|
|
| 34 | 375 4043 | Nipple |
Загрузка ...
|
|
| 35 | 575 2165 | Nonreturn valve |
Загрузка ...
|
|
| 37 | 301 7782 | U-образный болт |
Загрузка ...
|
|
| 38 | 303 0933 | Гайка шлицевая NM10-8 DIN985 Zn |
Загрузка ...
|
|
| 42 | 375 2120 | Cap |
Загрузка ...
|
|
| 43 | 375 2718 | SVK-разъем |
Загрузка ...
|
|
| 44 | 475 2596 | High-pressure hose |
Загрузка ...
|
|
| 48 | 475 2427 | High-pressure hose |
Загрузка ...
|
|
| 55 | 325 1602 | Marking |
Загрузка ...
|
|
| 56 | 325 1609 | Marking |
Загрузка ...
|
|
| 57 | 375 2606 | Insert |
Загрузка ...
|
|
| 58 | 375 2607 | Handle |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
