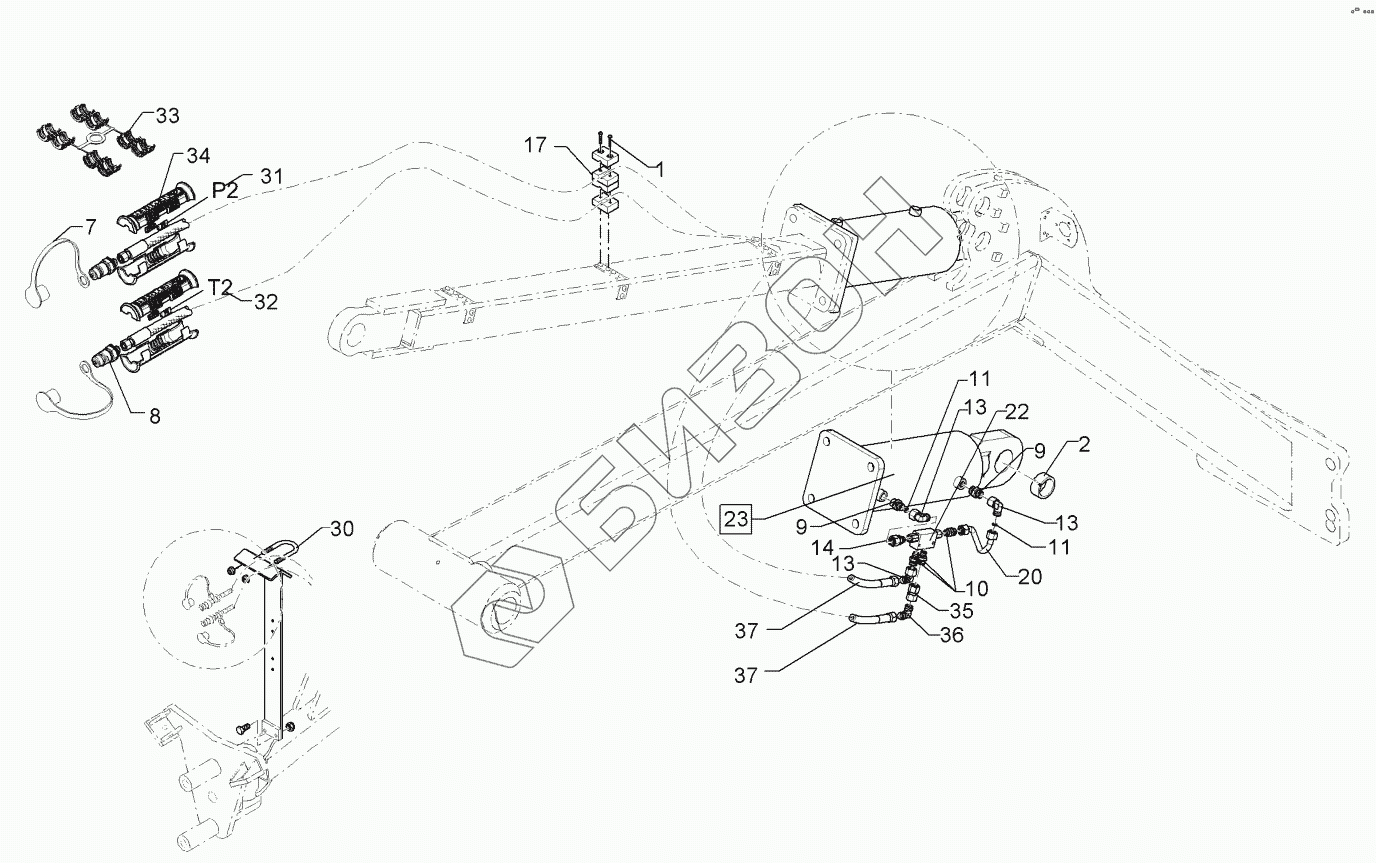

Графический каталог запасных частей к технике: Lemken Kristall 9/500KA. 67510079 Hydraulic assembly
1
2
7
8
9
9
10
11
11
13
13
13
14
17
20
22
23
30
31
32
33
34
35
36
37
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 0302 | Болт с плоской головкой |
Загрузка ...
|
|
| 2 | 317 3434 | Expansion bush |
Загрузка ...
|
|
| 7 | 375 2120 | Cap |
Загрузка ...
|
|
| 8 | 375 2718 | SVK-разъем |
Загрузка ...
|
|
| 9 | 375 4020 | Nipple |
Загрузка ...
|
|
| 10 | 375 4038 | Сосок |
Загрузка ...
|
|
| 11 | 375 2176 | Дроссельная заслонка |
Загрузка ...
|
|
| 13 | 375 4500 | Adjustable angle union |
Загрузка ...
|
|
| 14 | 375 4711 | Stud |
Загрузка ...
|
|
| 17 | 375 9961 | Зажим |
Загрузка ...
|
|
| 20 | 57510127 | Hydraulic tube |
Загрузка ...
|
|
| 22 | 575 2161 | Невозвратный клапан |
Загрузка ...
|
|
| 23 | 575 2318 | Hydraulic ram |
Загрузка ...
|
|
| 25 | 303 0933 | Гайка шлицевая NM10-8 DIN985 Zn |
Загрузка ...
|
|
| 30 | 301 7782 | U-образный болт |
Загрузка ...
|
|
| 31 | 325 1602 | Marking |
Загрузка ...
|
|
| 32 | 325 1609 | Marking |
Загрузка ...
|
|
| 33 | 375 2606 | Insert |
Загрузка ...
|
|
| 34 | 375 2607 | Handle |
Загрузка ...
|
|
| 35 | 375 4132 | Connection |
Загрузка ...
|
|
| 36 | 375 4210 | Angle union |
Загрузка ...
|
|
| 37 | 47510155 | Hydraulic hose |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
