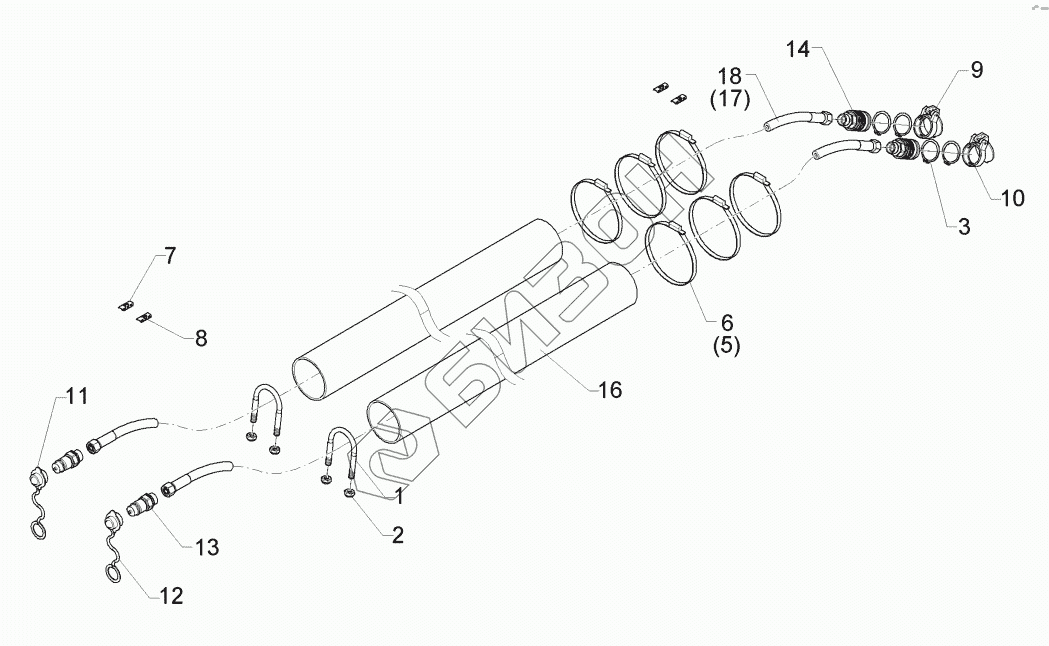

Графический каталог запасных частей к технике: Lemken Kristall 9/500KA. 67510093 HY-pipe assembly

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
5
6
7
8
9
10
11
12
13
14
16
18
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 7778 U-bolt
Загрузка ...
2 303 0933 Гайка шлицевая NM10-8 DIN985 Zn
Загрузка ...
3 305 8871 Securing ring
Загрузка ...
4 305 8875 Крепежное кольцо
Загрузка ...
5 325 1190 Hose clip
Загрузка ...
6 325 1192 Hose clip
Загрузка ...
7 325 1526 Marking
Загрузка ...
8 325 1533 Marking
Загрузка ...
9 375 2103 Dust protection flap
Загрузка ...
10 375 2104 Dust protection flap
Загрузка ...
11 375 2123 Cap
Загрузка ...
12 375 2124 Cap, white
Загрузка ...
13 375 2736 SVK-socket
Загрузка ...
14 375 2737 SVK-разъем
Загрузка ...
15 377 4402 Synthetic tube
Загрузка ...
16 377 4404 Synthetic tube
Загрузка ...
18 475 3128 Hydraulic hose
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
