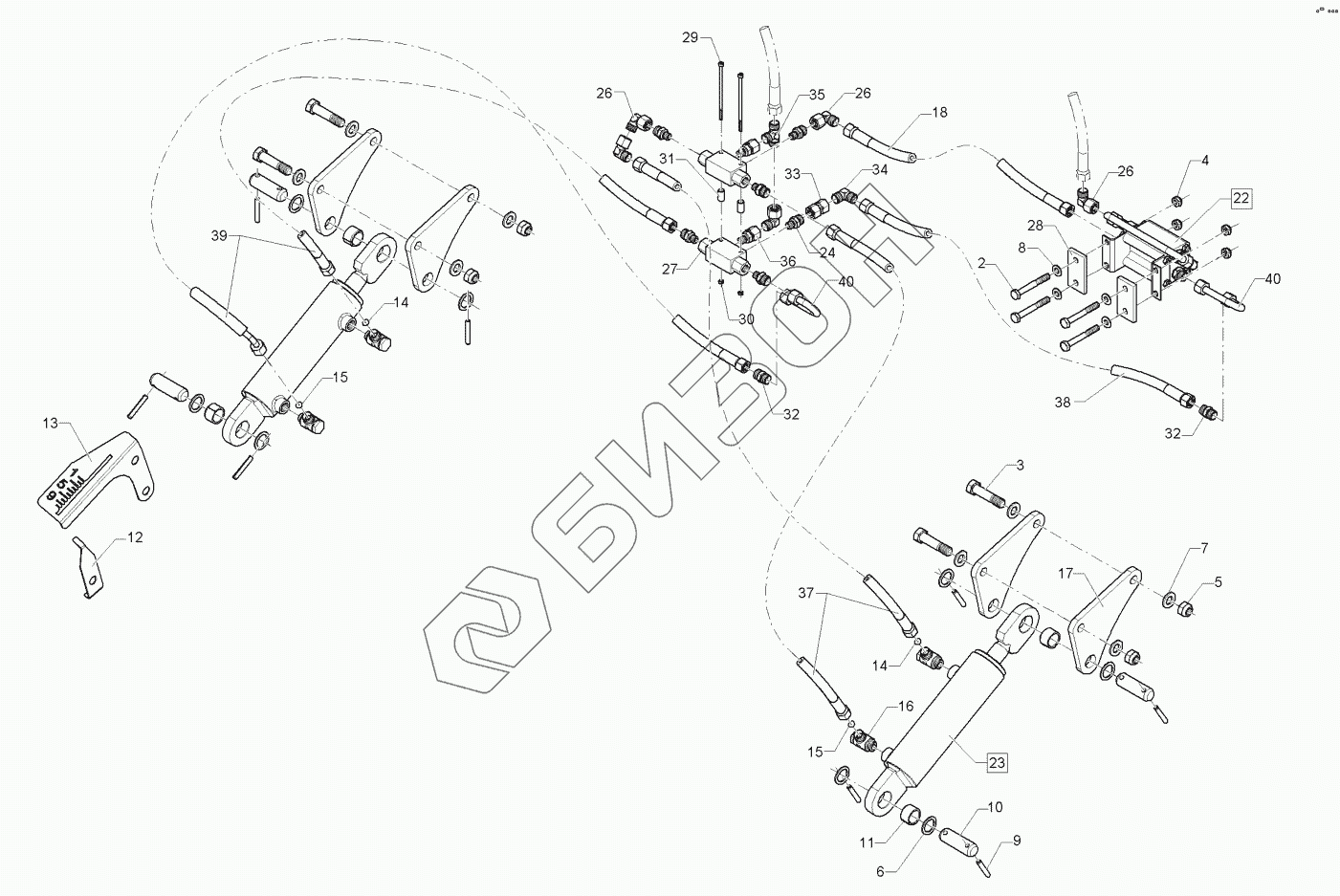

Графический каталог запасных частей к технике: Lemken Kristall 9/500KA. 67510324 Depth adjuster
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
15
16
17
18
22
23
24
26
26
26
27
28
29
30
31
32
32
33
34
35
36
37
38
39
40
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2 | 301 3266 | Bolt |
Загрузка ...
|
|
| 3 | 301 5363 | Hexagon bolt |
Загрузка ...
|
|
| 4 | 303 0933 | Гайка шлицевая NM10-8 DIN985 Zn |
Загрузка ...
|
|
| 5 | 303 0935 | Гайка шлицевая NM16-8 Zn DIN985 |
Загрузка ...
|
|
| 6 | 305 2230 | Поддерживающая шайба |
Загрузка ...
|
|
| 7 | 305 6141 | Шайба 17/30x3 7089 200HV Zn |
Загрузка ...
|
|
| 8 | 305 8696 | Washer |
Загрузка ...
|
|
| 9 | 309 7000 | Расширительная втулка |
Загрузка ...
|
|
| 10 | 313 7770 | Pin |
Загрузка ...
|
|
| 11 | 317 3408 | Расширительная втулка |
Загрузка ...
|
|
| 12 | 32110063 | Pointer |
Загрузка ...
|
|
| 13 | 32110075 | Display |
Загрузка ...
|
|
| 14 | 375 2172 | Throttle plate |
Загрузка ...
|
|
| 15 | 375 2173 | Throttle plate |
Загрузка ...
|
|
| 16 | 375 4311 | Союз, вертлюг |
Загрузка ...
|
|
| 17 | 41710065 | Plate |
Загрузка ...
|
|
| 18 | 475 2694 | High-pressure hose |
Загрузка ...
|
|
| 19 | 47510050 | Hose-assembly |
Загрузка ...
|
|
| 20 | 47510051 | Hose-assembly |
Загрузка ...
|
|
| 22 | 57510576 | Flow devider |
Загрузка ...
|
|
| 23 | 57510584 | Hydraulic ram |
Загрузка ...
|
|
| 24 | 375 4038 | Сосок |
Загрузка ...
|
|
| 25 | 375 4490 | T-adjustable T-union |
Загрузка ...
|
|
| 26 | 375 4500 | Adjustable angle union |
Загрузка ...
|
|
| 27 | 575 2161 | Невозвратный клапан |
Загрузка ...
|
|
| 28 | 459 0987 | Clamp plate |
Загрузка ...
|
|
| 29 | 30110333 | Allen screw |
Загрузка ...
|
|
| 30 | 303 0967 | Nut |
Загрузка ...
|
|
| 31 | 317 7607 | Tube |
Загрузка ...
|
|
| 32 | 375 4110 | Сосок |
Загрузка ...
|
|
| 33 | 375 4132 | Connection |
Загрузка ...
|
|
| 34 | 375 4210 | Angle union |
Загрузка ...
|
|
| 35 | 375 4480 | T-union |
Загрузка ...
|
|
| 36 | 375 4711 | Stud |
Загрузка ...
|
|
| 37 | 475 2892 | Hose-assembly |
Загрузка ...
|
|
| 38 | 475 3228 | Hydraulic hose |
Загрузка ...
|
|
| 39 | 47510551 | Hose-assembly |
Загрузка ...
|
|
| 40 | 57510193 | Hydraulic tube |
Загрузка ...
|
