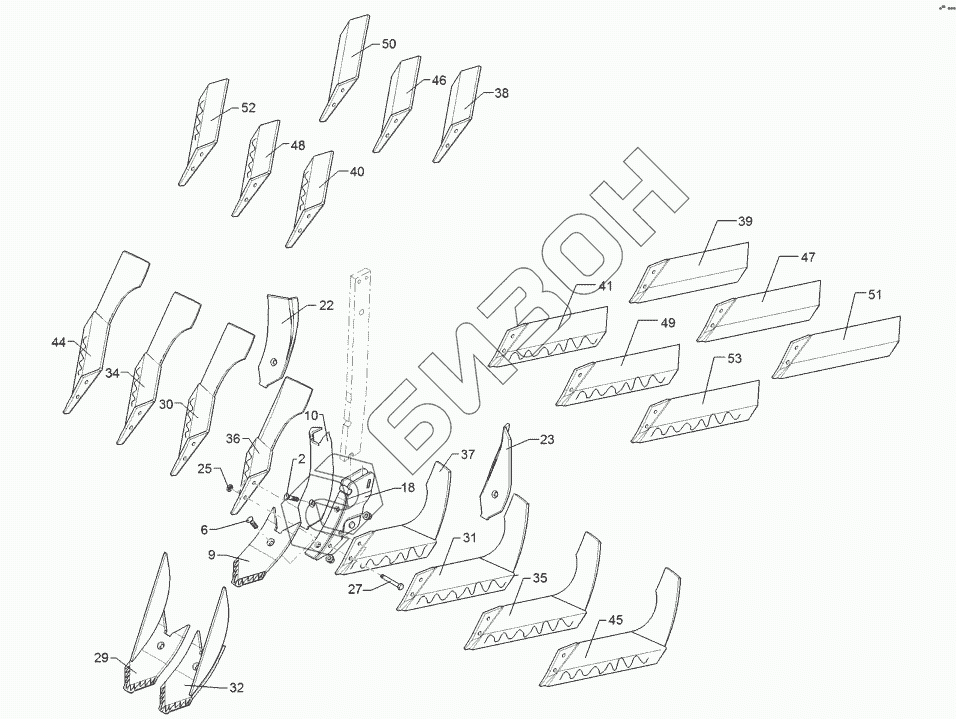

Графический каталог запасных частей к технике: Lemken Kristall 9/500KA. 6996347 Foot additional

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
2
6
10
18
22
23
25
27
29
30
31
32
34
35
36
37
38
39
40
41
44
45
46
47
48
49
50
51
52
53
Позиция на иллюстрации Заводской номер детали Название детали Цена
2 30110513 Countersunk bolt
Загрузка ...
5 305 8580 Шайба 13/24x2,5 St-Zn DIN125
Загрузка ...
6 301 5789 Болт с потайной головкой M12x36x4-12.9-MU-10Zn
Загрузка ...
10 337 4484 Guideboard
Загрузка ...
18 467 9110 Foot
Загрузка ...
22 337 4490 Guideboard, outer
Загрузка ...
23 337 4491 Guideboard, outer
Загрузка ...
25 303 1013 Орех
Загрузка ...
27 301 3435 Hexagon bolt
Загрузка ...
29 337 4444 Point
Загрузка ...
30 337 4520 Wing share
Загрузка ...
31 337 4521 Wing share
Загрузка ...
32 337 4445 Point
Загрузка ...
34 337 4512 Wing share
Загрузка ...
35 337 4513 Wing share
Загрузка ...
36 337 4510 Wing share
Загрузка ...
37 337 4511 Wing share
Загрузка ...
38 337 4530 Wing share
Загрузка ...
39 337 4531 Wing share
Загрузка ...
40 337 4532 Wing share
Загрузка ...
41 337 4533 Wing share
Загрузка ...
44 337 4522 Wing share
Загрузка ...
45 337 4523 Wing share
Загрузка ...
46 337 4536 Wing share
Загрузка ...
47 337 4537 Wing share
Загрузка ...
48 337 4538 Wing share
Загрузка ...
49 337 4539 Wing share
Загрузка ...
50 337 4540 Wing share
Загрузка ...
51 337 4541 Wing share
Загрузка ...
52 337 4542 Wing share
Загрузка ...
53 337 4543 Wing share
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
