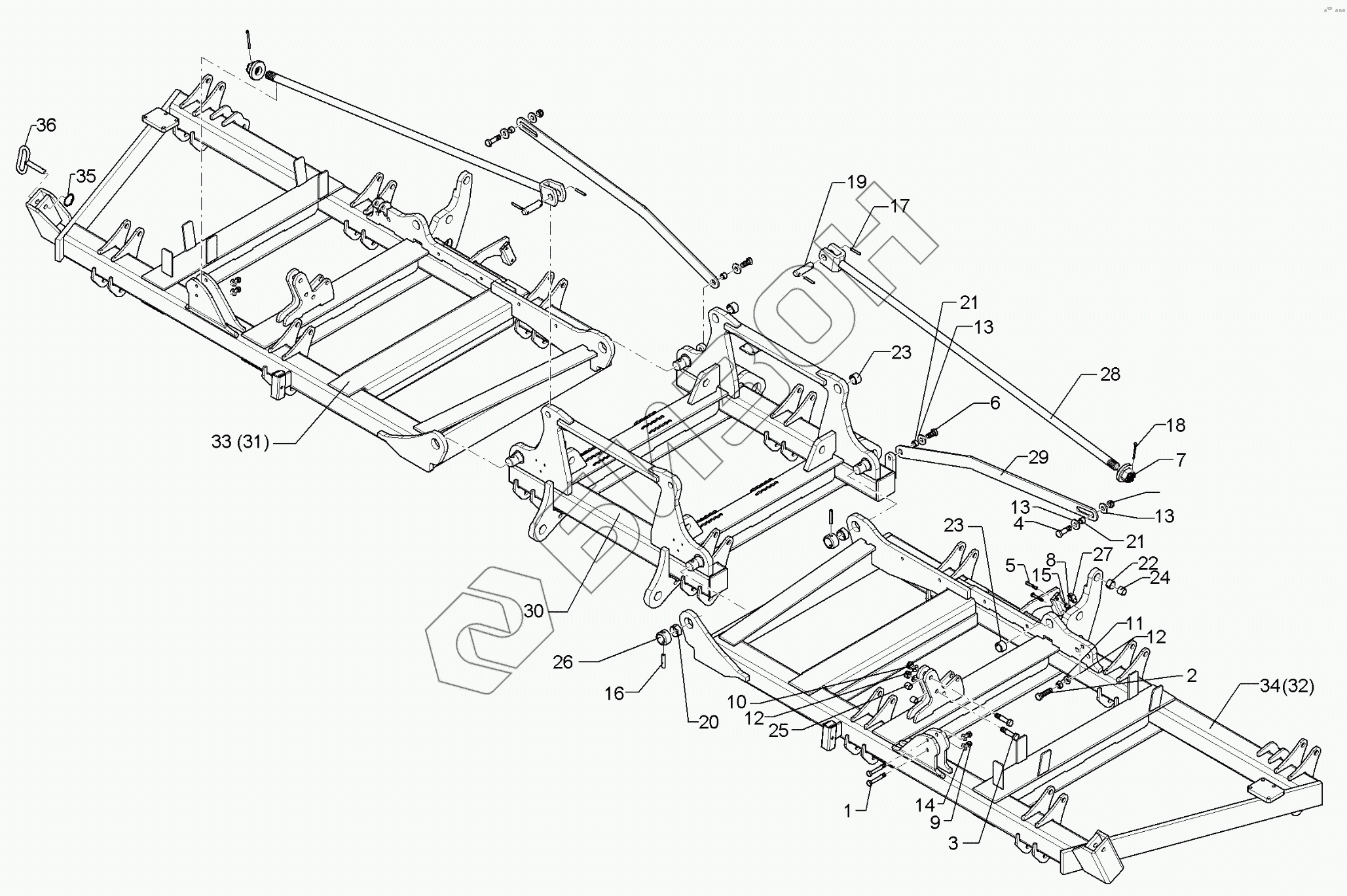

Графический каталог запасных частей к технике: Lemken Kristall 9/600KA. 61710007 Basic frame

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
13
14
15
16
17
18
19
20
21
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 3435 Hexagon bolt
Загрузка ...
2 301 3839 Hexagon bolt
Загрузка ...
3 301 5363 Hexagon bolt
Загрузка ...
4 301 5385 Болт
Загрузка ...
5 301 5418 Bolt
Загрузка ...
6 301 7380 Screw
Загрузка ...
7 303 0127 Castle nut
Загрузка ...
8 303 0932 Самоблокирующаяся гайка
Загрузка ...
9 303 0934 Гайка шлицевая NM12-8 Zn DIN985
Загрузка ...
10 303 0935 Гайка шлицевая NM16-8 Zn DIN985
Загрузка ...
11 303 1015 Гайка шестигранная M16 DIN934-8 Zn
Загрузка ...
12 305 6141 Шайба 17/30x3 7089 200HV Zn
Загрузка ...
13 305 6161 Шайба 17/40x6 7349 200HV Zn
Загрузка ...
14 305 8580 Шайба 13/24x2,5 St-Zn DIN125
Загрузка ...
15 305 8694 Шайба
Загрузка ...
16 309 6211 Expansion bush
Загрузка ...
17 309 7000 Расширительная втулка
Загрузка ...
18 311 7649 Колышек
Загрузка ...
19 313 7772 Булавка
Загрузка ...
20 317 2005 Расширительная втулка
Загрузка ...
21 317 3334 Expansion bush
Загрузка ...
22 317 3352 Expansion bush
Загрузка ...
23 317 3417 Expansion bush
Загрузка ...
24 317 6657 Bush
Загрузка ...
25 317 6658 Bush
Загрузка ...
26 317 8641 Adjusting ring
Загрузка ...
27 375 9960 Clamp
Загрузка ...
28 417 8328 Connecting rod
Загрузка ...
29 417 8485 Control rod
Загрузка ...
30 41710007 Center section
Загрузка ...
31 417 8674 Lateral section
Загрузка ...
32 417 8675 Lateral section
Загрузка ...
33 41710034 Lateral section
Загрузка ...
34 41710035 Lateral section
Загрузка ...
35 305 8551 Стопорное кольцо Di41x3 A2
Загрузка ...
36 313 8143 Pin with grip
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
