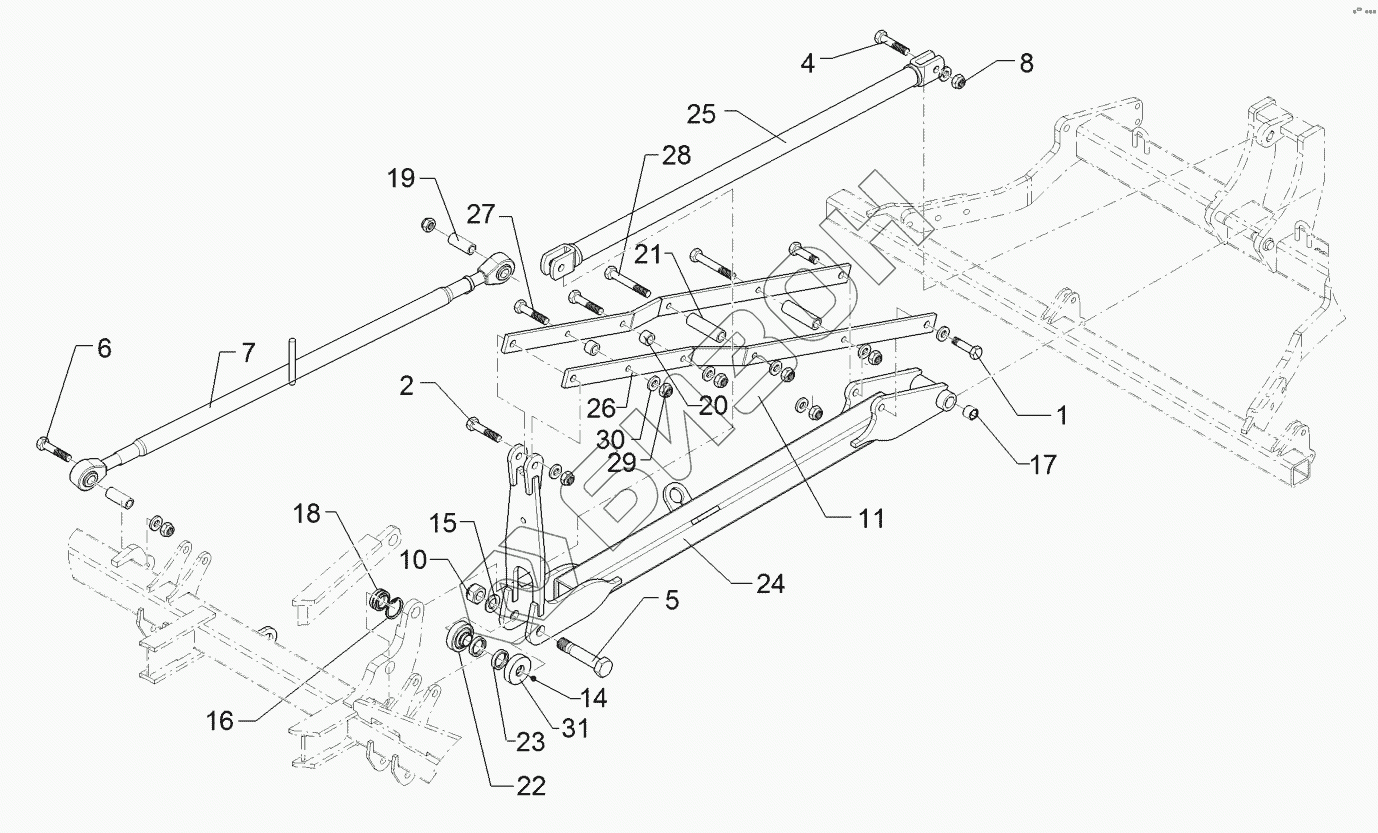

Графический каталог запасных частей к технике: Lemken Kristall 9/600KA. 6178430 Support linkage
1
2
4
5
7
8
10
11
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 4230 | Hexagon bolt |
Загрузка ...
|
|
| 2 | 301 4408 | Bolt |
Загрузка ...
|
|
| 4 | 301 4603 | Hexagon bolt |
Загрузка ...
|
|
| 5 | 301 4723 | Hexagon bolt |
Загрузка ...
|
|
| 7 | 302 8662 | Top link |
Загрузка ...
|
|
| 8 | 303 0936 | Гайка шлицевая NM20-8 Zn DIN985 |
Загрузка ...
|
|
| 10 | 303 0938 | Selflocking nut |
Загрузка ...
|
|
| 11 | 305 6012 | Шайба 21x37x3 ISO7089 Zn |
Загрузка ...
|
|
| 14 | 323 6348 | Смазочный ниппель |
Загрузка ...
|
|
| 15 | 305 6285 | Washer |
Загрузка ...
|
|
| 16 | 305 8911 | Securing ring |
Загрузка ...
|
|
| 17 | 317 3408 | Расширительная втулка |
Загрузка ...
|
|
| 18 | 317 3455 | Articulated bearing |
Загрузка ...
|
|
| 19 | 317 6698 | Tube |
Загрузка ...
|
|
| 20 | 317 6980 | Tube |
Загрузка ...
|
|
| 21 | 317 6981 | Tube |
Загрузка ...
|
|
| 22 | 317 7211 | Bushing |
Загрузка ...
|
|
| 23 | 323 8321 | Vulkocell seal |
Загрузка ...
|
|
| 24 | 417 8430 | Headstock |
Загрузка ...
|
|
| 25 | 417 8444 | Rod |
Загрузка ...
|
|
| 26 | 417 8460 | Strut |
Загрузка ...
|
|
| 27 | 301 5066 | Шуруп M16x70-8.8 Zn DIN933 |
Загрузка ...
|
|
| 28 | 301 5410 | Bolt |
Загрузка ...
|
|
| 29 | 303 0935 | Гайка шлицевая NM16-8 Zn DIN985 |
Загрузка ...
|
|
| 30 | 305 6141 | Шайба 17/30x3 7089 200HV Zn |
Загрузка ...
|
|
| 31 | 317 7214 | Bushing |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
