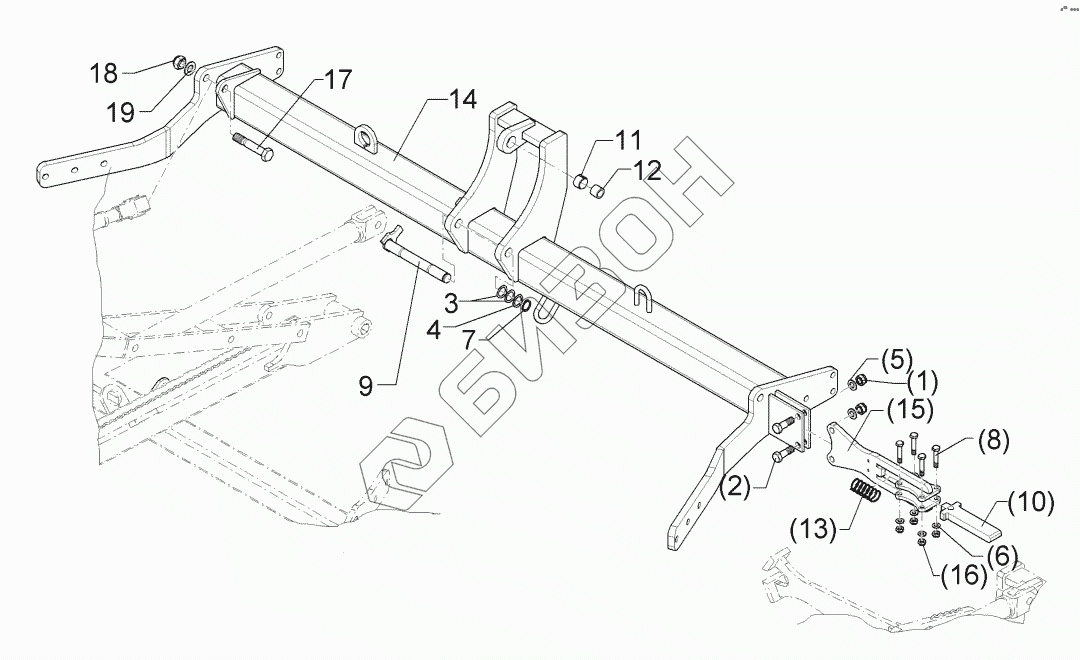

Графический каталог запасных частей к технике: Lemken Kristall 9/600KA. 6178466 Frame

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 303 0935 Гайка шлицевая NM16-8 Zn DIN985
Загрузка ...
2 301 5409 Bolt
Загрузка ...
3 305 2040 Shim
Загрузка ...
4 305 2230 Поддерживающая шайба
Загрузка ...
5 305 6141 Шайба 17/30x3 7089 200HV Zn
Загрузка ...
6 305 8696 Washer
Загрузка ...
7 305 8861 Крепежное кольцо
Загрузка ...
8 301 3250 Bolt
Загрузка ...
9 313 2529 Pin
Загрузка ...
10 417 8484 Locking bar
Загрузка ...
11 317 3352 Expansion bush
Загрузка ...
12 317 6657 Bush
Загрузка ...
13 329 8176 Spring
Загрузка ...
14 417 8466 Frame
Загрузка ...
15 417 8482 Guiding
Загрузка ...
16 303 0933 Гайка шлицевая NM10-8 DIN985 Zn
Загрузка ...
17 301 5393 Bolt
Загрузка ...
18 303 0936 Гайка шлицевая NM20-8 Zn DIN985
Загрузка ...
19 305 6012 Шайба 21x37x3 ISO7089 Zn
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
