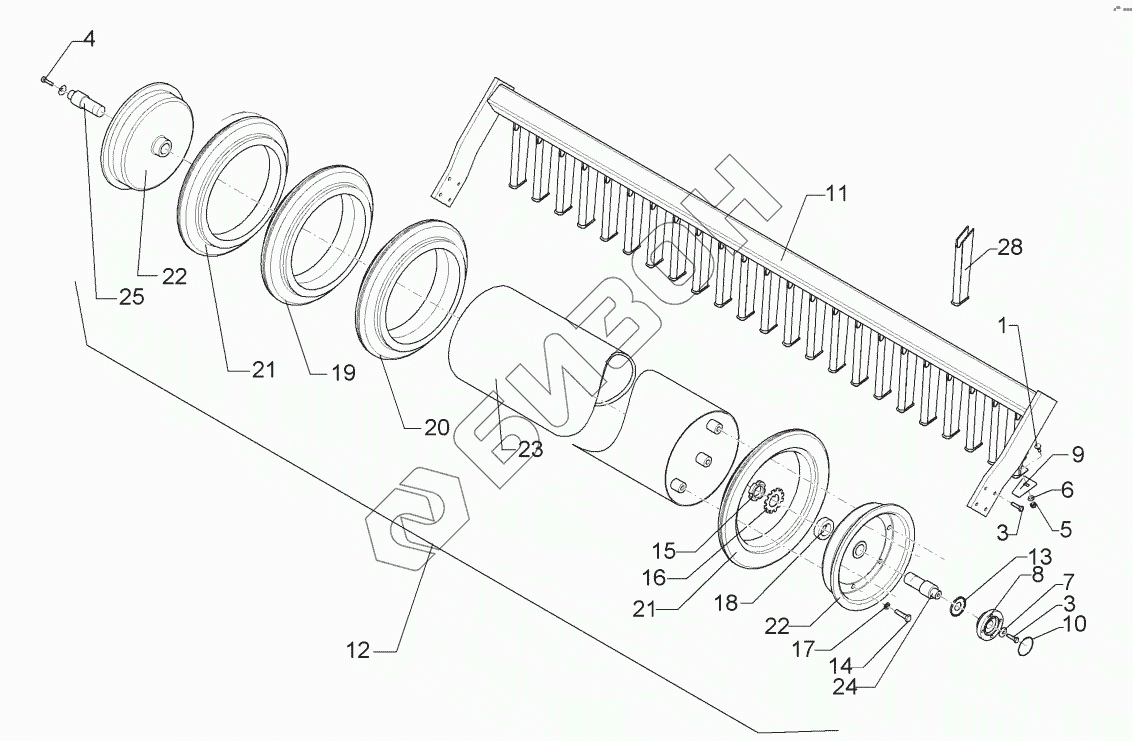

Графический каталог запасных частей к технике: Lemken Kristall 9/600KA. 6226873 Rubber ring roller
1
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
22
23
24
25
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 1701 | Bolt, cup square head |
Загрузка ...
|
|
| 3 | 301 3348 | Screw |
Загрузка ...
|
|
| 4 | 301 3325 | Screw |
Загрузка ...
|
|
| 5 | 303 0933 | Гайка шлицевая NM10-8 DIN985 Zn |
Загрузка ...
|
|
| 6 | 305 6132 | Шайба D11/25x2,5 Zn |
Загрузка ...
|
|
| 7 | 329 6124 | Cup spring |
Загрузка ...
|
|
| 8 | 319 9372 | Bearing cpl. |
Загрузка ...
|
|
| 9 | 349 2009 | Scraper |
Загрузка ...
|
|
| 10 | 375 1278 | O-ring |
Загрузка ...
|
|
| 11 | 422 6873 | Frame |
Загрузка ...
|
|
| 12 | 523 6872 | Rubber ring roller |
Загрузка ...
|
|
| 13 | 323 0411 | Cap |
Загрузка ...
|
|
| 14 | 301 3576 | Hexagon bolt |
Загрузка ...
|
|
| 15 | 303 0335 | Grooved nut |
Загрузка ...
|
|
| 16 | 305 1316 | Locking plate |
Загрузка ...
|
|
| 17 | 305 6139 | Washer |
Загрузка ...
|
|
| 18 | 305 6454 | Washer |
Загрузка ...
|
|
| 19 | 357 6100 | Tyre |
Загрузка ...
|
|
| 20 | 357 6101 | Tyre |
Загрузка ...
|
|
| 21 | 357 6102 | Tyre |
Загрузка ...
|
|
| 22 | 423 2205 | Flange |
Загрузка ...
|
|
| 23 | 423 2209 | Tube |
Загрузка ...
|
|
| 24 | 423 8800 | Pivot |
Загрузка ...
|
|
| 25 | 423 8801 | Pivot |
Загрузка ...
|
|
| 28 | 245 2059 | Carrier for scraper |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
