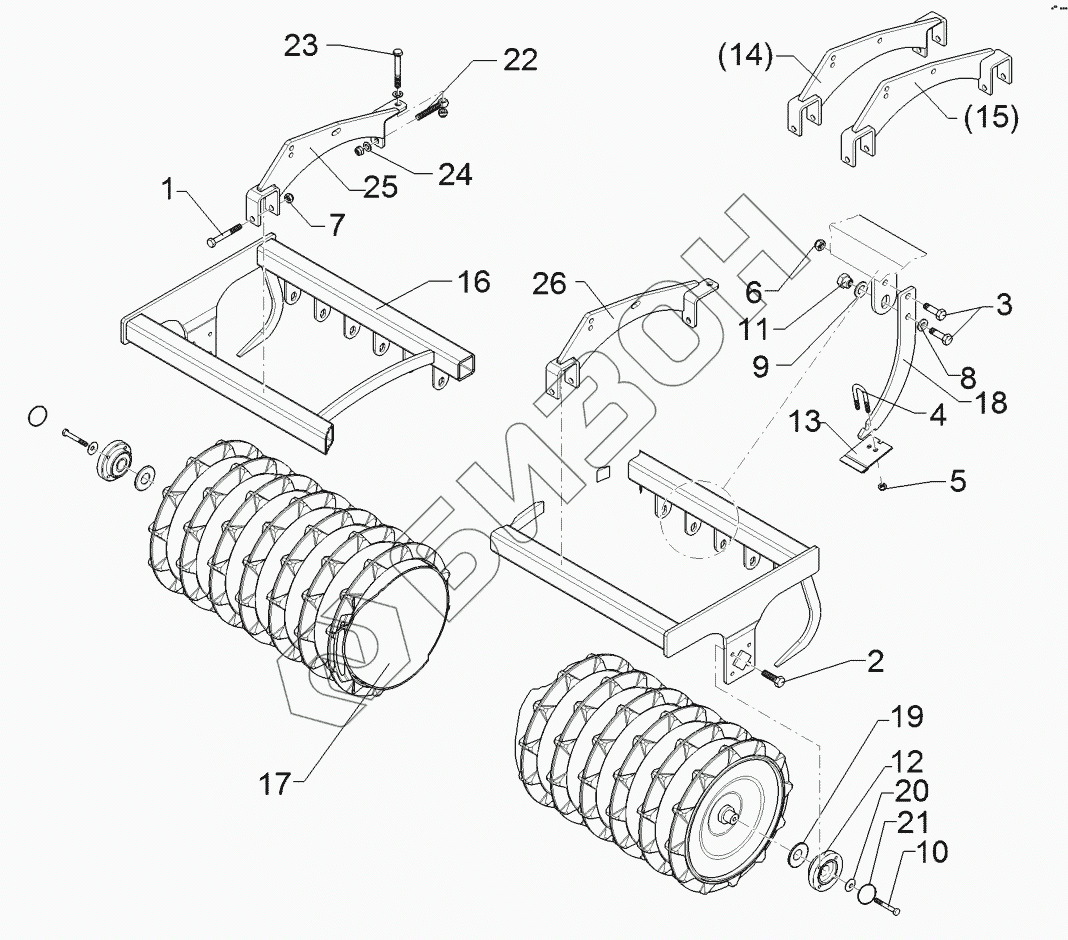

Графический каталог запасных частей к технике: Lemken Kristall 9/600KA. 6227447 Trapeze packer roller
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 4020 | Bolt |
Загрузка ...
|
|
| 2 | 301 3324 | Screw |
Загрузка ...
|
|
| 3 | 301 7334 | Шуруп M12x35-8.8 Zn DIN933 |
Загрузка ...
|
|
| 4 | 301 7760 | U-bolt |
Загрузка ...
|
|
| 5 | 303 0932 | Самоблокирующаяся гайка |
Загрузка ...
|
|
| 6 | 303 0934 | Гайка шлицевая NM12-8 Zn DIN985 |
Загрузка ...
|
|
| 7 | 303 0935 | Гайка шлицевая NM16-8 Zn DIN985 |
Загрузка ...
|
|
| 8 | 305 6012 | Шайба 21x37x3 ISO7089 Zn |
Загрузка ...
|
|
| 9 | 305 6167 | Шайба 13/35x5 Zn DIN 6340 |
Загрузка ...
|
|
| 10 | 301 3406 | Шуруп M12x70-8.8 Zn DIN931 |
Загрузка ...
|
|
| 11 | 317 7699 | Eccentric |
Загрузка ...
|
|
| 12 | 319 9372 | Bearing cpl. |
Загрузка ...
|
|
| 13 | 349 2004 | Scraper |
Загрузка ...
|
|
| 14 | 422 2916 | Support plate |
Загрузка ...
|
|
| 15 | 422 2917 | Support plate |
Загрузка ...
|
|
| 16 | 422 7447 | Supporting frame |
Загрузка ...
|
|
| 17 | 423 2237 | Trapeze packer roller |
Загрузка ...
|
|
| 18 | 423 5906 | Carier for scraper |
Загрузка ...
|
|
| 19 | 323 0411 | Cap |
Загрузка ...
|
|
| 20 | 329 6124 | Cup spring |
Загрузка ...
|
|
| 21 | 375 1277 | O-ring |
Загрузка ...
|
|
| 22 | 301 0853 | Eye bolt |
Загрузка ...
|
|
| 23 | 301 4039 | Hexagon bolt |
Загрузка ...
|
|
| 24 | 305 6141 | Шайба 17/30x3 7089 200HV Zn |
Загрузка ...
|
|
| 25 | 422 2932 | Support plate |
Загрузка ...
|
|
| 26 | 422 2933 | Support plate |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
