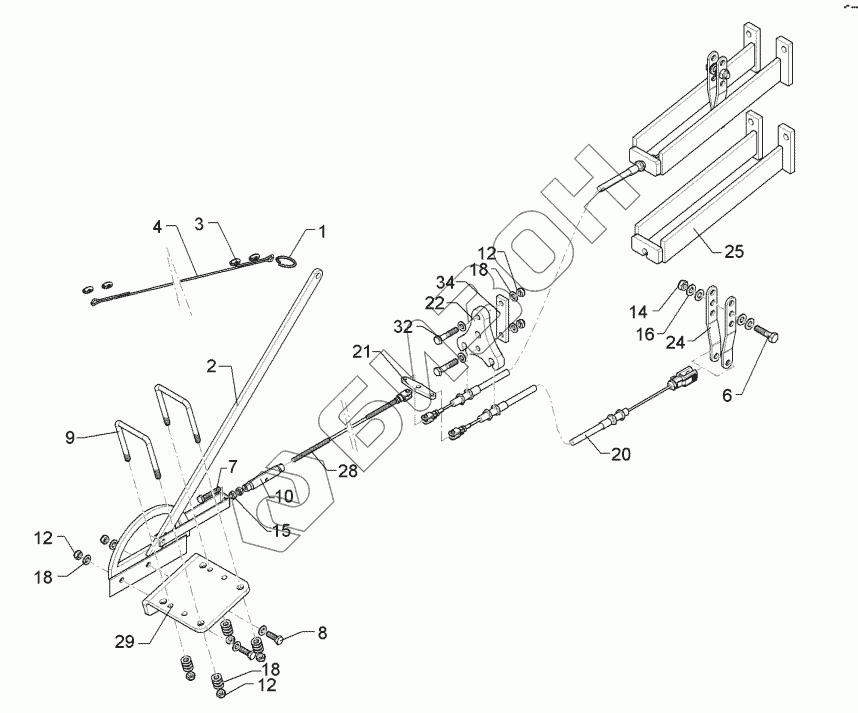

Графический каталог запасных частей к технике: Lemken Kristall 9/600KA. 65010010 Parking brake
1
2
3
4
6
7
8
9
10
12
12
12
14
15
16
18
18
18
20
21
22
24
25
28
29
32
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | F11 0121 | Contact breaking lug |
Загрузка ...
|
|
| 2 | F12 0053 | Lever |
Загрузка ...
|
|
| 3 | F25 0386 | Wire rope clamp |
Загрузка ...
|
|
| 4 | F25 0718 | Brake cable |
Загрузка ...
|
|
| 6 | 301 3585 | Hexagon bolt |
Загрузка ...
|
|
| 7 | 301 5012 | Hexagon bolt |
Загрузка ...
|
|
| 8 | 301 7334 | Шуруп M12x35-8.8 Zn DIN933 |
Загрузка ...
|
|
| 9 | 301 7790 | U-bolt |
Загрузка ...
|
|
| 10 | 302 8851 | Turnbuckle sleeve |
Загрузка ...
|
|
| 12 | 303 0934 | Гайка шлицевая NM12-8 Zn DIN985 |
Загрузка ...
|
|
| 14 | 303 0941 | Selflocking nut |
Загрузка ...
|
|
| 15 | 303 1012 | Nut |
Загрузка ...
|
|
| 16 | 305 6139 | Washer |
Загрузка ...
|
|
| 18 | 305 8580 | Шайба 13/24x2,5 St-Zn DIN125 |
Загрузка ...
|
|
| 20 | 33110028 | Brake lever |
Загрузка ...
|
|
| 21 | 45010002 | Balance |
Загрузка ...
|
|
| 22 | 45010044 | Holder-up |
Загрузка ...
|
|
| 24 | 45010045 | Lever |
Загрузка ...
|
|
| 25 | 45010046 | Holder |
Загрузка ...
|
|
| 28 | 33110030 | Traction robe |
Загрузка ...
|
|
| 29 | 450 8664 | Flange plate |
Загрузка ...
|
|
| 32 | 301 5452 | Bolt |
Загрузка ...
|
|
| 34 | 459 1054 | Clamp plate |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
