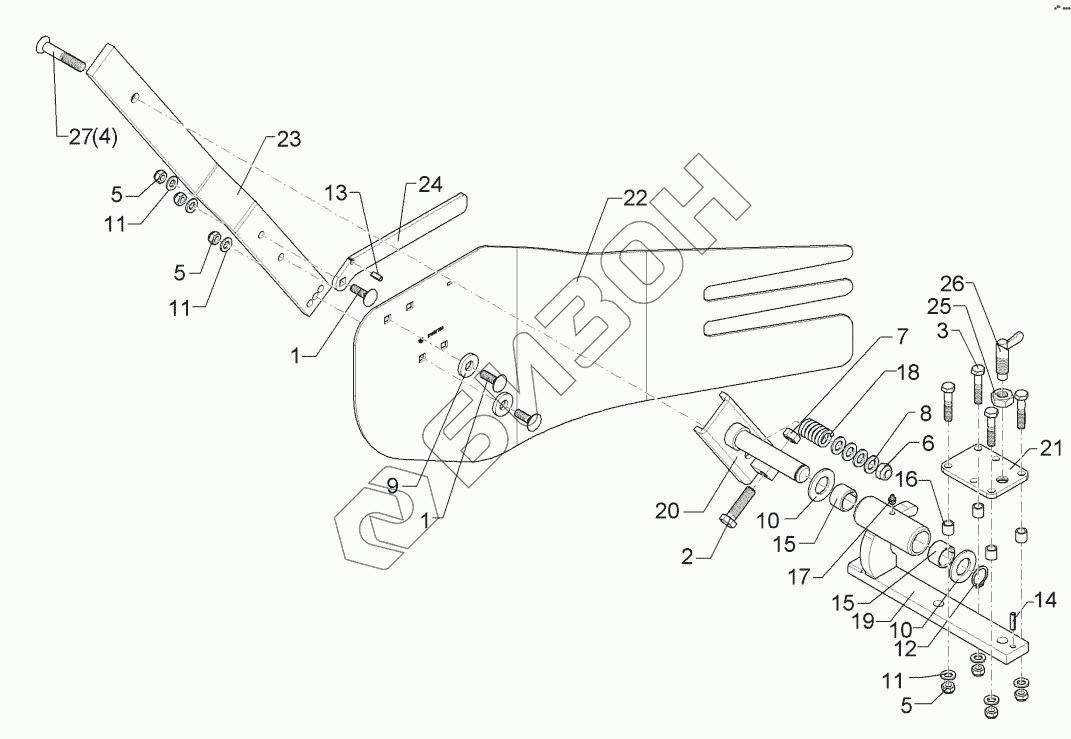

Графический каталог запасных частей к технике: Lemken Kristall 9/600KA. 65710014 Side shield
1
1
2
3
4
5
5
5
6
7
8
9
10
10
11
11
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 1815 | Saucer-head screw |
Загрузка ...
|
|
| 2 | 301 3839 | Hexagon bolt |
Загрузка ...
|
|
| 3 | 301 5452 | Bolt |
Загрузка ...
|
|
| 4 | 301 6152 | Countersunk bolt |
Загрузка ...
|
|
| 5 | 303 0934 | Гайка шлицевая NM12-8 Zn DIN985 |
Загрузка ...
|
|
| 6 | 303 0935 | Гайка шлицевая NM16-8 Zn DIN985 |
Загрузка ...
|
|
| 7 | 303 1015 | Гайка шестигранная M16 DIN934-8 Zn |
Загрузка ...
|
|
| 8 | 305 6141 | Шайба 17/30x3 7089 200HV Zn |
Загрузка ...
|
|
| 9 | 305 6161 | Шайба 17/40x6 7349 200HV Zn |
Загрузка ...
|
|
| 10 | 305 6285 | Washer |
Загрузка ...
|
|
| 11 | 305 8580 | Шайба 13/24x2,5 St-Zn DIN125 |
Загрузка ...
|
|
| 12 | 305 8867 | Крепежное кольцо |
Загрузка ...
|
|
| 13 | 309 6066 | Expansion bush |
Загрузка ...
|
|
| 14 | 309 6068 | Expansion bush |
Загрузка ...
|
|
| 15 | 317 3422 | Expansion bush |
Загрузка ...
|
|
| 16 | 31710007 | Tube |
Загрузка ...
|
|
| 17 | 323 6348 | Смазочный ниппель |
Загрузка ...
|
|
| 18 | 32910006 | Compression spring |
Загрузка ...
|
|
| 19 | 41710010 | Bracket |
Загрузка ...
|
|
| 20 | 41710012 | Swivel bracket |
Загрузка ...
|
|
| 21 | 41710008 | Plate |
Загрузка ...
|
|
| 22 | 45710010 | Side shield |
Загрузка ...
|
|
| 23 | 45710012 | Stalk |
Загрузка ...
|
|
| 24 | 45710014 | Handle |
Загрузка ...
|
|
| 25 | 303 0965 | Гайка шестигранная M20x1,5 DIN936 Zn |
Загрузка ...
|
|
| 26 | 321 2601 | Locking bar |
Загрузка ...
|
|
| 27 | 30110074 | Countersunk bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
