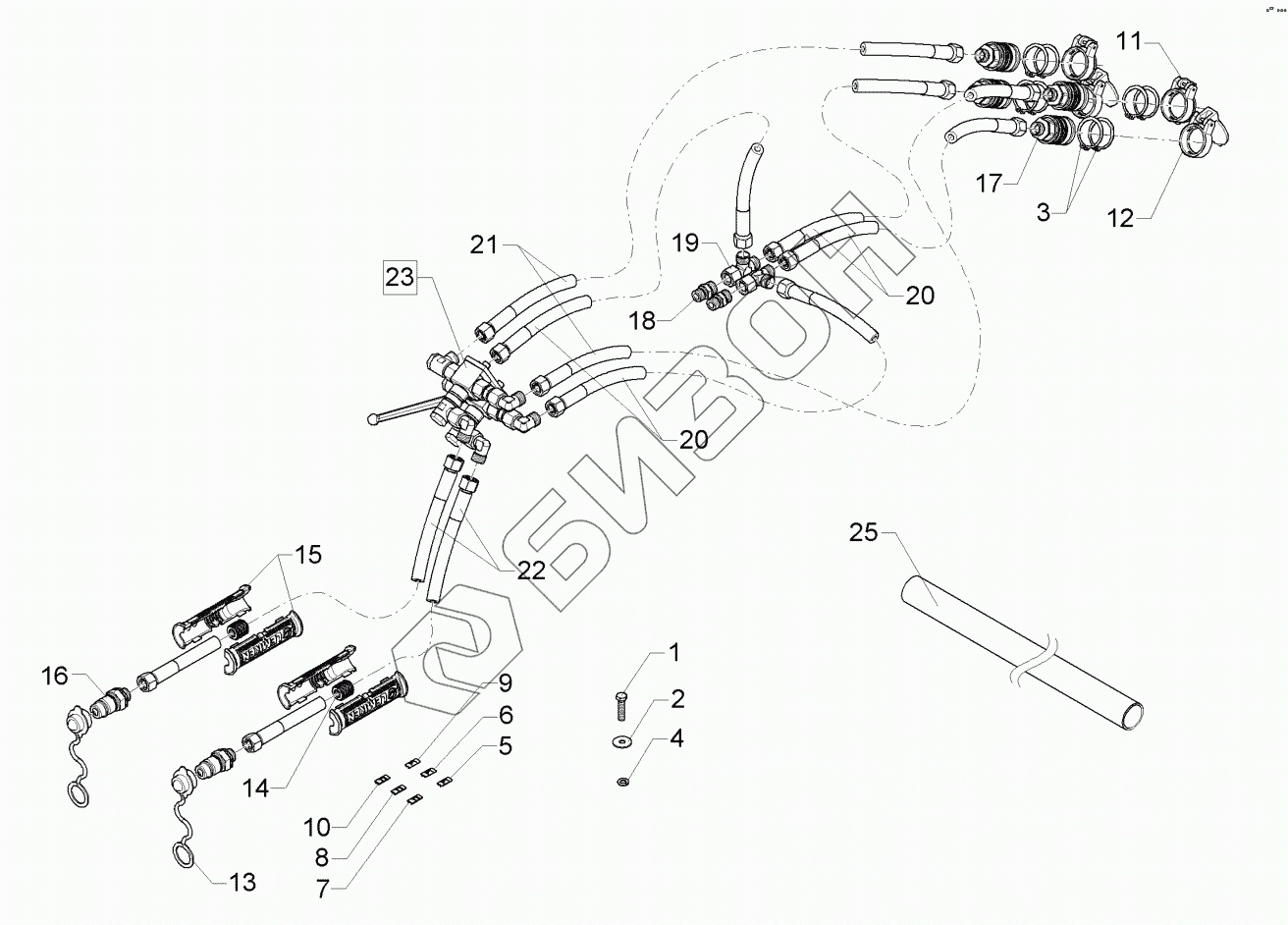

Графический каталог запасных частей к технике: Lemken Kristall 9/600KA. 67510072 HY-pipe assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
19
20
20
21
22
23
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 3068 | Screw |
Загрузка ...
|
|
| 2 | 305 6124 | Шайба |
Загрузка ...
|
|
| 3 | 305 8871 | Securing ring |
Загрузка ...
|
|
| 4 | 305 9898 | Spring ring |
Загрузка ...
|
|
| 5 | 325 1521 | Marking |
Загрузка ...
|
|
| 6 | 325 1523 | Marking |
Загрузка ...
|
|
| 7 | 325 1528 | Marking |
Загрузка ...
|
|
| 8 | 325 1530 | Marking |
Загрузка ...
|
|
| 9 | 325 1601 | Marking |
Загрузка ...
|
|
| 10 | 325 1608 | Marking |
Загрузка ...
|
|
| 11 | 375 2101 | Dust protection flap |
Загрузка ...
|
|
| 12 | 375 2105 | Dust protection flap |
Загрузка ...
|
|
| 13 | 375 2166 | Колпачок, красный |
Загрузка ...
|
|
| 14 | 375 2606 | Insert |
Загрузка ...
|
|
| 15 | 375 2607 | Handle |
Загрузка ...
|
|
| 16 | 375 2718 | SVK-разъем |
Загрузка ...
|
|
| 17 | 375 2735 | SVK-socket |
Загрузка ...
|
|
| 19 | 375 4550 | L-adjustable T-union |
Загрузка ...
|
|
| 20 | 475 2594 | Hydraulic hose |
Загрузка ...
|
|
| 21 | 47510099 | Hydraulic hose |
Загрузка ...
|
|
| 22 | 47510225 | Hydraulic hose |
Загрузка ...
|
|
| 23 | 57510105 | Directional valve |
Загрузка ...
|
|
| 24 | 475 3241 | Hydraulic hose |
Загрузка ...
|
|
| 25 | 375 9450 | Guard for hoses |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
