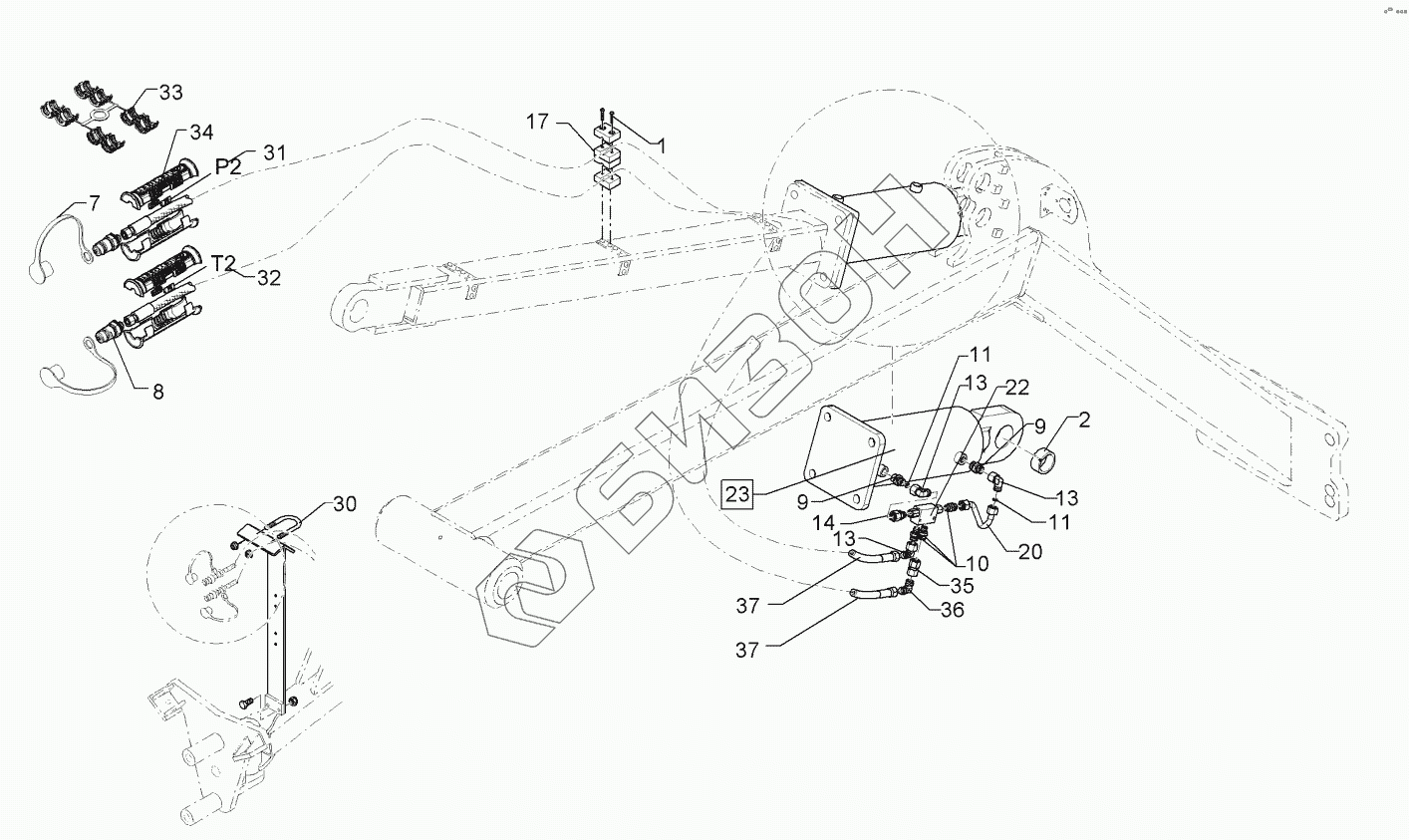

Графический каталог запасных частей к технике: Lemken Kristall 9/600KA. 67510078 Hydraulic assembly

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
7
8
9
9
10
11
11
13
13
13
14
17
20
22
23
30
31
32
33
34
35
36
37
37
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 0302 Болт с плоской головкой
Загрузка ...
2 317 3434 Expansion bush
Загрузка ...
7 375 2120 Cap
Загрузка ...
8 375 2718 SVK-разъем
Загрузка ...
9 375 4020 Nipple
Загрузка ...
10 375 4038 Сосок
Загрузка ...
11 375 2176 Дроссельная заслонка
Загрузка ...
13 375 4500 Adjustable angle union
Загрузка ...
14 375 4711 Stud
Загрузка ...
17 375 9961 Зажим
Загрузка ...
20 57510127 Hydraulic tube
Загрузка ...
22 575 2161 Невозвратный клапан
Загрузка ...
23 575 2318 Hydraulic ram
Загрузка ...
25 303 0933 Гайка шлицевая NM10-8 DIN985 Zn
Загрузка ...
30 301 7782 U-образный болт
Загрузка ...
31 325 1602 Marking
Загрузка ...
32 325 1609 Marking
Загрузка ...
33 375 2606 Insert
Загрузка ...
34 375 2607 Handle
Загрузка ...
35 375 4132 Connection
Загрузка ...
36 375 4210 Angle union
Загрузка ...
37 47510118 Hydraulic hose
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
