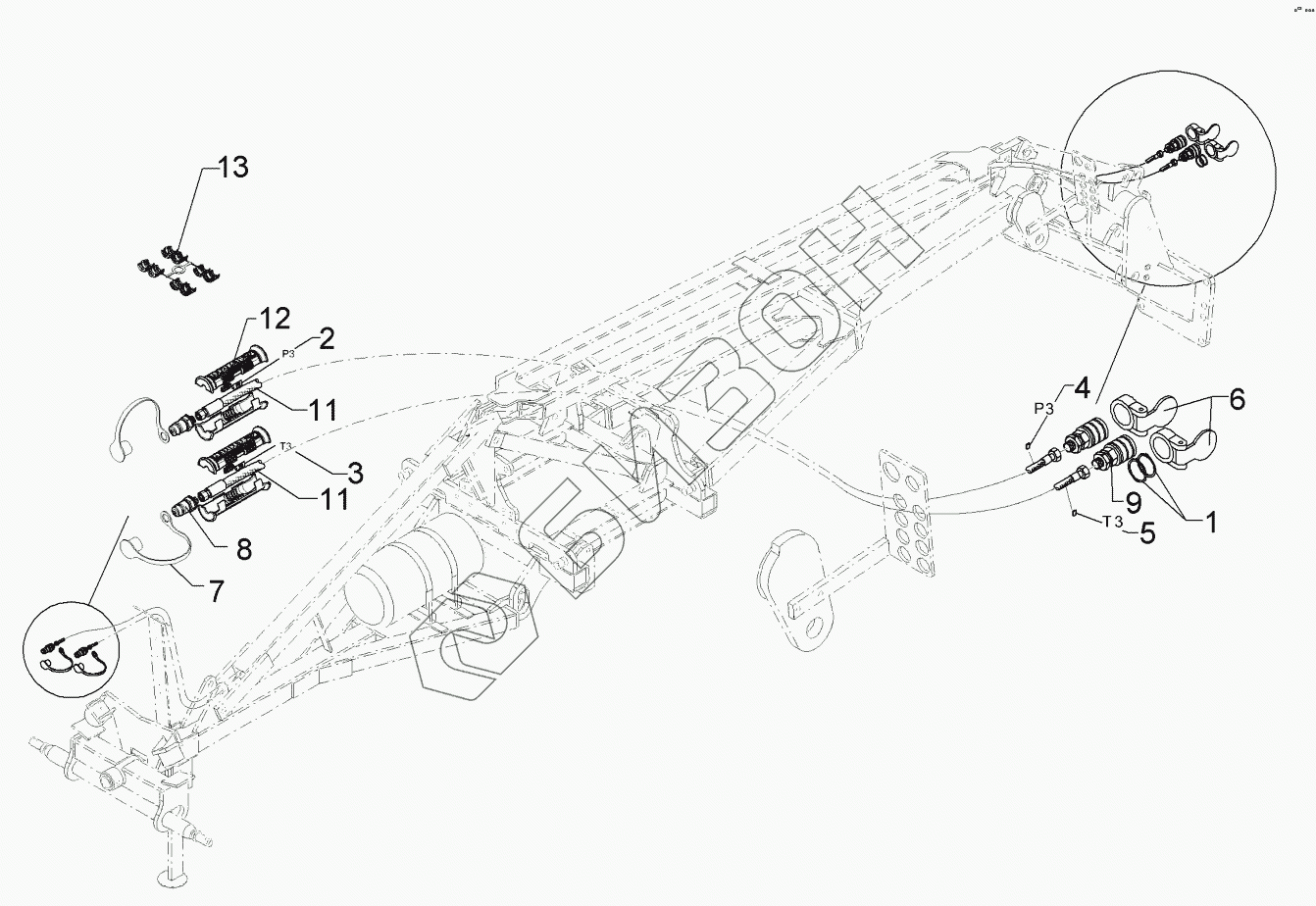

Графический каталог запасных частей к технике: Lemken Kristall 9/600KA. 67510083 HY-pipe assembly

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
11
11
12
13
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 305 8871 Securing ring
Загрузка ...
2 325 1523 Marking
Загрузка ...
3 325 1530 Marking
Загрузка ...
4 325 1603 Marking
Загрузка ...
5 325 1610 Marking
Загрузка ...
6 375 2101 Dust protection flap
Загрузка ...
7 375 2121 Cap
Загрузка ...
8 375 2718 SVK-разъем
Загрузка ...
9 375 2735 SVK-socket
Загрузка ...
11 47510027 Hydraulic hose
Загрузка ...
12 375 2607 Handle
Загрузка ...
13 375 2606 Insert
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
