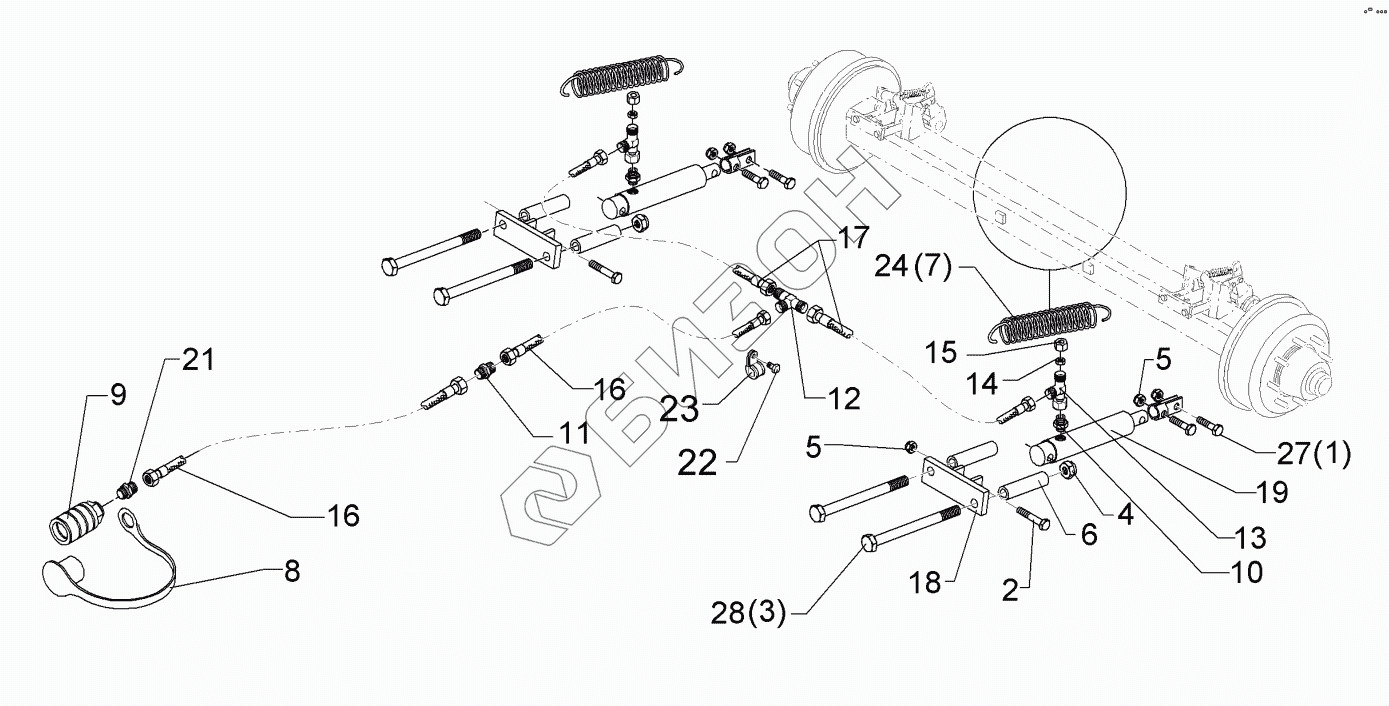

Графический каталог запасных частей к технике: Lemken Kristall 9/600KA. 67510121 Hydraulic braking assembly

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
21
22
23
27
28
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 3575 Screw
Загрузка ...
2 301 3596 Bolt
Загрузка ...
3 301 4125 Bolt
Загрузка ...
4 303 0935 Гайка шлицевая NM16-8 Zn DIN985
Загрузка ...
5 303 0941 Selflocking nut
Загрузка ...
6 317 6861 Tube
Загрузка ...
7 329 8516 Spring
Загрузка ...
8 375 2161 SVBK-male probe red with chain
Загрузка ...
9 375 2739 Socket
Загрузка ...
10 375 4044 Nipple
Загрузка ...
11 375 4110 Сосок
Загрузка ...
12 375 4480 T-union
Загрузка ...
13 375 4550 L-adjustable T-union
Загрузка ...
14 375 4660 Blind plug
Загрузка ...
15 375 5310 Соединительная гайка
Загрузка ...
16 47510100 Hydraulic hose
Загрузка ...
17 475 2696 High-pressure hose
Загрузка ...
18 475 4360 Carrier for ram
Загрузка ...
19 575 2249 Hydraulic ram SA
Загрузка ...
21 375 4020 Nipple
Загрузка ...
22 301 3054 Hexagon bolt
Загрузка ...
23 325 1124 Hose clamp
Загрузка ...
27 301 3585 Hexagon bolt
Загрузка ...
28 301 4133 Bolt
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
