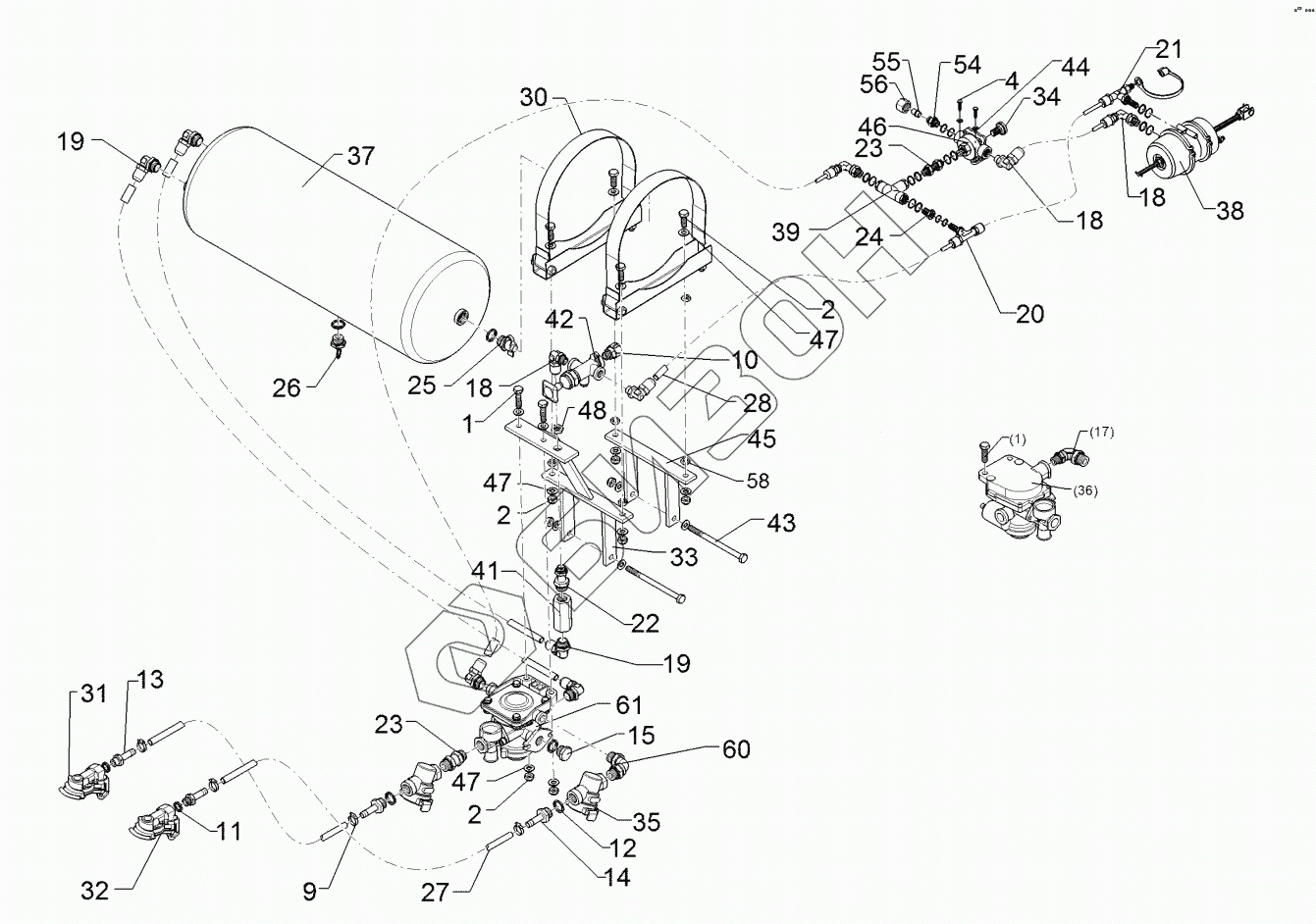

Графический каталог запасных частей к технике: Lemken Kristall 9/600KA. 67710010 Compressed-air brake

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
2
2
4
9
10
11
12
13
14
15
17
18
18
18
19
19
20
21
22
25
26
27
28
30
31
32
33
34
35
36
37
38
39
41
42
43
44
45
46
47
47
47
48
54
55
56
60
61
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 5423 Bolt
Загрузка ...
2 301 3226 Screw
Загрузка ...
4 301 7260 Screw
Загрузка ...
5 301 7280 Винт
Загрузка ...
6 303 0932 Самоблокирующаяся гайка
Загрузка ...
7 303 0933 Гайка шлицевая NM10-8 DIN985 Zn
Загрузка ...
9 325 1145 Hose clip
Загрузка ...
10 375 2190 Vent plug
Загрузка ...
11 377 1180 Thrust ring with O-ring
Загрузка ...
12 377 1181 Thrust ring with O-ring
Загрузка ...
13 377 1301 Hose nipple
Загрузка ...
14 377 1302 Hose nipple
Загрузка ...
15 377 1350 Plug
Загрузка ...
17 377 1472 Screwed socket
Загрузка ...
18 377 1409 Push-in connection
Загрузка ...
19 377 1410 Push-in connection
Загрузка ...
20 377 1430 Push-in connection
Загрузка ...
21 377 1450 Push-in connection
Загрузка ...
22 377 1460 Screwed socket
Загрузка ...
25 377 1341 Test coupling
Загрузка ...
26 377 1380 Dewatering valve
Загрузка ...
27 377 2025 Brake hose
Загрузка ...
28 377 2070 Synthetic tube
Загрузка ...
29 377 2520 Hose clamp
Загрузка ...
30 377 2532 Strap
Загрузка ...
31 377 2540 Hose coupling
Загрузка ...
32 377 2541 Hose coupling
Загрузка ...
33 377 1461 Screwed socket
Загрузка ...
34 577 2570 Venting filter
Загрузка ...
35 577 2580 Filter
Загрузка ...
36 577 2590 Trailer brake valve
Загрузка ...
37 577 2622 Compressed-air container
Загрузка ...
38 577 2641 Membrane-cylinder
Загрузка ...
39 577 2660 2-port control valve
Загрузка ...
41 577 2680 Nonreturn valve
Загрузка ...
42 577 2690 Parking valve
Загрузка ...
43 301 5438 Bolt
Загрузка ...
44 305 9898 Spring ring
Загрузка ...
45 477 1126 Holder
Загрузка ...
46 577 2671 Quick release valve
Загрузка ...
47 305 8696 Washer
Загрузка ...
48 375 5698 Nut
Загрузка ...
54 375 4010 Nipple
Загрузка ...
55 375 4660 Blind plug
Загрузка ...
56 375 5310 Соединительная гайка
Загрузка ...
60 377 1473 Screwed socket
Загрузка ...
61 57710019 Trailer brake valve
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
