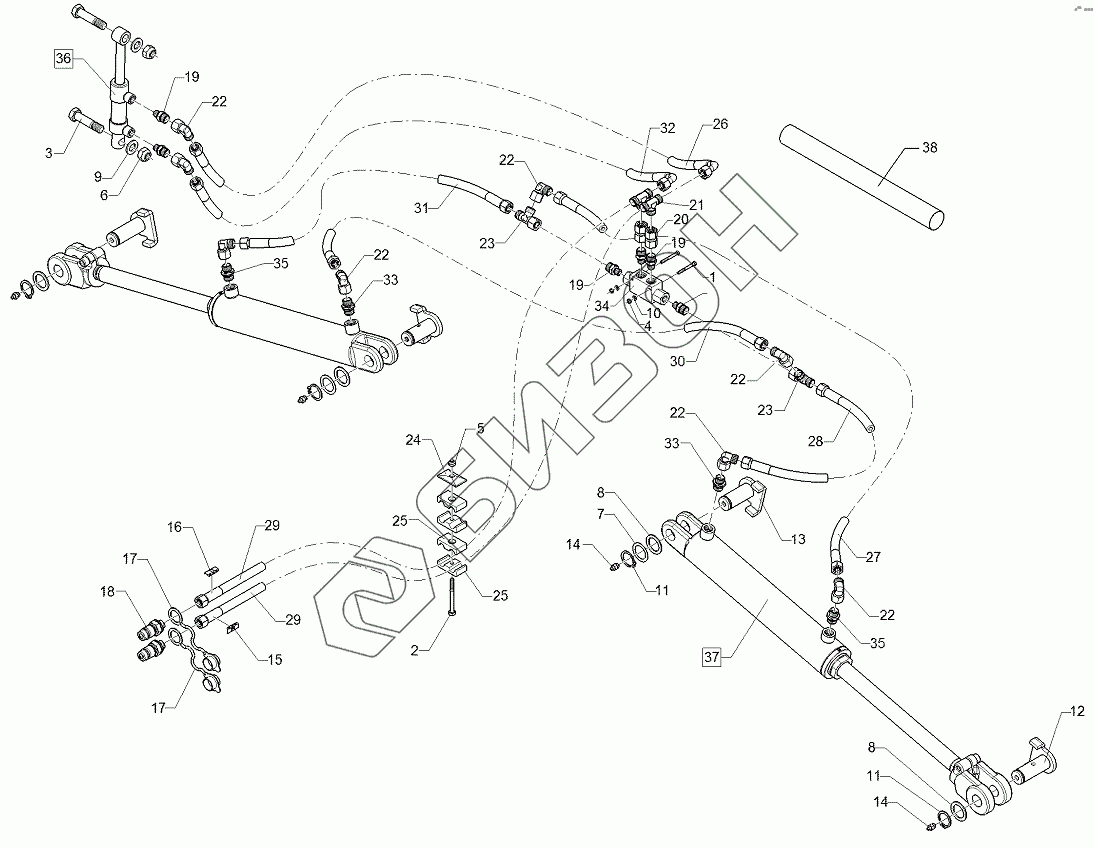

Графический каталог запасных частей к технике: Lemken OptiDisc 25. 67510789 HY-assembly folding device
1
2
3
4
5
6
7
8
8
9
10
11
11
12
13
14
14
15
16
17
17
18
19
19
19
20
21
22
22
22
22
22
22
23
23
24
25
25
26
27
28
29
29
30
31
32
33
33
34
35
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 2998 | Bolt |
Загрузка ...
|
|
| 2 | 301 3085 | Hexagon bolt |
Загрузка ...
|
|
| 3 | 301 5363 | Hexagon bolt |
Загрузка ...
|
|
| 4 | 303 0929 | Selflocking nut |
Загрузка ...
|
|
| 5 | 303 0932 | Самоблокирующаяся гайка |
Загрузка ...
|
|
| 6 | 303 0935 | Гайка шлицевая NM16-8 Zn DIN985 |
Загрузка ...
|
|
| 7 | 305 2051 | Shim |
Загрузка ...
|
|
| 8 | 305 2242 | Supporting washer |
Загрузка ...
|
|
| 9 | 305 6141 | Шайба 17/30x3 7089 200HV Zn |
Загрузка ...
|
|
| 10 | 305 8569 | Washer |
Загрузка ...
|
|
| 11 | 305 8867 | Крепежное кольцо |
Загрузка ...
|
|
| 12 | 313 3003 | Pin with stop |
Загрузка ...
|
|
| 13 | 313 3028 | Pin with stop |
Загрузка ...
|
|
| 14 | 323 6348 | Смазочный ниппель |
Загрузка ...
|
|
| 15 | 325 1521 | Marking |
Загрузка ...
|
|
| 16 | 325 1528 | Marking |
Загрузка ...
|
|
| 17 | 375 2166 | Колпачок, красный |
Загрузка ...
|
|
| 18 | 375 2718 | SVK-разъем |
Загрузка ...
|
|
| 19 | 375 4038 | Сосок |
Загрузка ...
|
|
| 20 | 375 4132 | Connection |
Загрузка ...
|
|
| 21 | 375 4480 | T-union |
Загрузка ...
|
|
| 22 | 375 4500 | Adjustable angle union |
Загрузка ...
|
|
| 23 | 375 4550 | L-adjustable T-union |
Загрузка ...
|
|
| 24 | 375 9986 | Plate |
Загрузка ...
|
|
| 25 | 375 9987 | Clamp |
Загрузка ...
|
|
| 26 | 475 3027 | High-pressure hose |
Загрузка ...
|
|
| 27 | 475 3046 | High-pressure hose |
Загрузка ...
|
|
| 28 | 475 3102 | High-pressure hose |
Загрузка ...
|
|
| 29 | 47510506 | Hydraulic hose |
Загрузка ...
|
|
| 30 | 47511157 | Hydraulic hose |
Загрузка ...
|
|
| 31 | 47511158 | Hydraulic hose |
Загрузка ...
|
|
| 32 | 47511467 | Hydraulic hose |
Загрузка ...
|
|
| 33 | 575 2092 | Throttle nonreturn valve |
Загрузка ...
|
|
| 34 | 575 2161 | Невозвратный клапан |
Загрузка ...
|
|
| 35 | 575 2186 | Throttle nonreturn valve |
Загрузка ...
|
|
| 36 | 575 2336 | Ram |
Загрузка ...
|
|
| 37 | 57510082 | Hydraulic ram |
Загрузка ...
|
|
| 38 | 47511051 | Guard for hoses |
Загрузка ...
|
