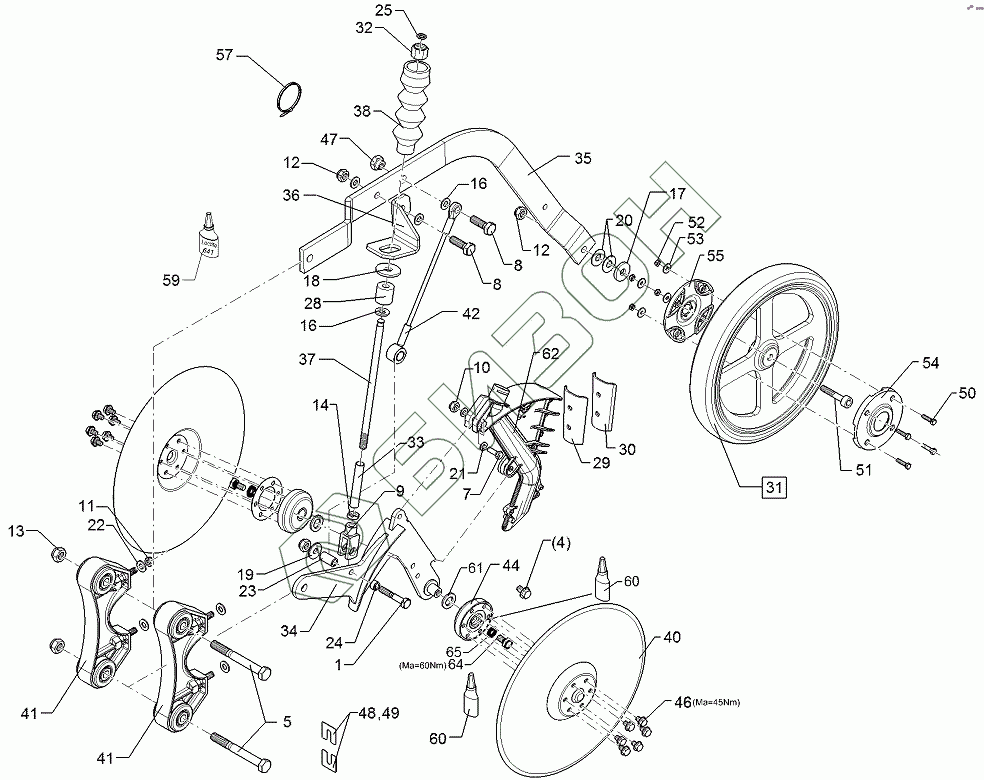

Графический каталог запасных частей к технике: Lemken OptiDisc 25. 68210110 Double disc coulter + roller

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
4
5
7
8
8
9
10
11
12
12
13
14
16
16
17
18
19
20
21
22
23
24
25
28
29
30
31
32
33
34
35
36
37
38
40
41
41
42
44
46
47
48
49
50
51
52
53
54
55
57
59
60
60
61
64
65
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 3255 Hexagon bolt
Загрузка ...
2 301 3324 Screw
Загрузка ...
4 30110059 Safety screw
Загрузка ...
5 301 3621 Hexagon bolt
Загрузка ...
7 301 7280 Винт
Загрузка ...
8 301 7334 Шуруп M12x35-8.8 Zn DIN933
Загрузка ...
9 302 9012 Forkhead
Загрузка ...
10 303 0932 Самоблокирующаяся гайка
Загрузка ...
11 303 0933 Гайка шлицевая NM10-8 DIN985 Zn
Загрузка ...
12 303 0934 Гайка шлицевая NM12-8 Zn DIN985
Загрузка ...
13 303 0941 Selflocking nut
Загрузка ...
14 303 0952 Hexagon nut
Загрузка ...
16 305 6137 Washer
Загрузка ...
17 305 6167 Шайба 13/35x5 Zn DIN 6340
Загрузка ...
18 305 6978 Washer
Загрузка ...
19 305 8577 Washer
Загрузка ...
20 305 8582 Шайба 13/32x1,25 St-Zn
Загрузка ...
21 305 8694 Шайба
Загрузка ...
22 305 8696 Washer
Загрузка ...
23 317 8119 Bush
Загрузка ...
24 317 8120 Bush
Загрузка ...
25 317 8402 Ring
Загрузка ...
28 329 5011 Rubber buffer
Загрузка ...
29 34910013 Scraper
Загрузка ...
30 34910012 Scraper
Загрузка ...
31 357 6001 Pressure roller cpl.
Загрузка ...
32 375 5310 Соединительная гайка
Загрузка ...
33 475 9997 Distance tube
Загрузка ...
34 48210209 Disc carrier
Загрузка ...
35 482 6107 Wheel stalk
Загрузка ...
36 482 6109 Stop
Загрузка ...
37 482 6110 Connecting rod
Загрузка ...
38 482 6111 Bellows
Загрузка ...
40 34910010 Disc
Загрузка ...
41 582 6036 Holder
Загрузка ...
42 582 6113 Rope with eyes
Загрузка ...
44 31910006 Four point bearing
Загрузка ...
46 30110060 Safety screw
Загрузка ...
47 317 7697 Eccentric
Загрузка ...
48 305 8699 Washer Washer
Загрузка ...
49 305 8700 Hexagon bolt
Загрузка ...
50 301 3006 Винт
Загрузка ...
51 301 5842 Allen screw
Загрузка ...
52 303 0931 Самоблокирующаяся гайка
Загрузка ...
53 305 8572 Washer
Загрузка ...
54 357 6007 Supporting cap
Загрузка ...
55 357 6008 Supporting cap
Загрузка ...
57 325 1249 Loctite
Загрузка ...
59 886 3005
Загрузка ...
60 886 3013 Fluid Seal
Загрузка ...
61 30510055 Washer
Загрузка ...
64 301 3199 Screw
Загрузка ...
65 30510108 Lock wascher
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
