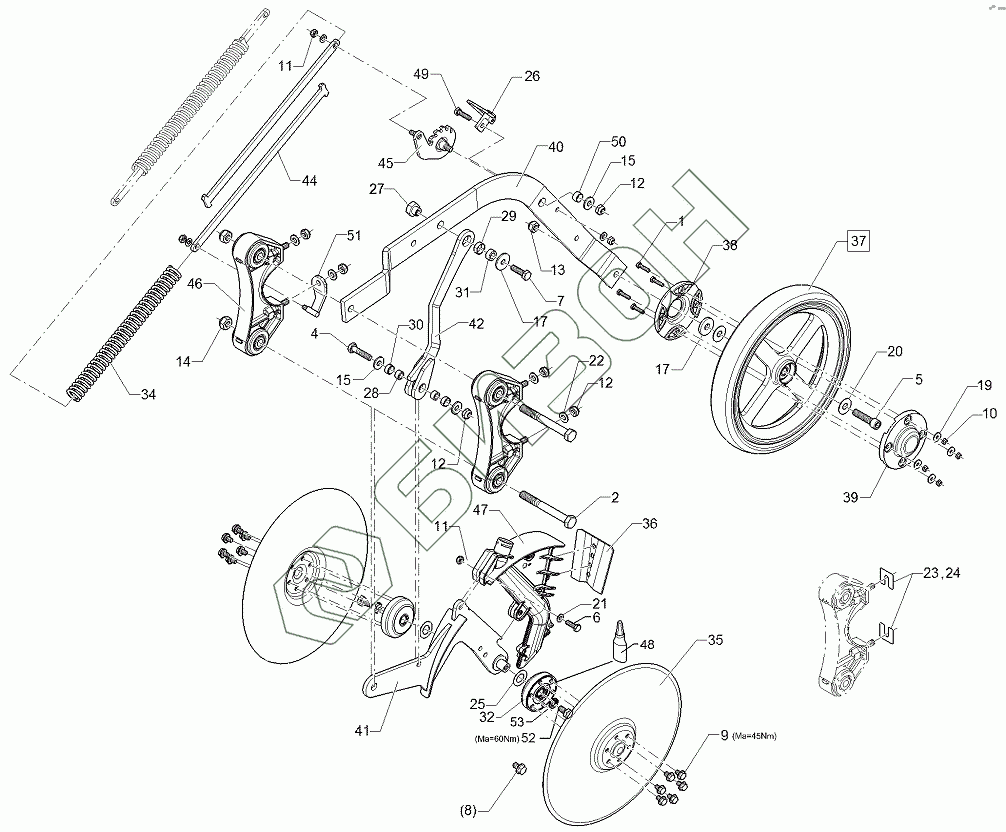

Графический каталог запасных частей к технике: Lemken OptiDisc 25. 68210172 Double disc coulter + spring
1
2
4
5
6
7
8
9
10
11
11
12
12
12
13
14
15
15
17
17
19
20
21
22
23
24
25
26
27
28
29
30
31
32
34
35
36
37
38
39
40
41
42
44
45
46
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 3006 | Винт |
Загрузка ...
|
|
| 2 | 301 3621 | Hexagon bolt |
Загрузка ...
|
|
| 4 | 301 5424 | Bolt |
Загрузка ...
|
|
| 5 | 301 5842 | Allen screw |
Загрузка ...
|
|
| 6 | 301 7280 | Винт |
Загрузка ...
|
|
| 7 | 301 7334 | Шуруп M12x35-8.8 Zn DIN933 |
Загрузка ...
|
|
| 8 | 30110059 | Safety screw |
Загрузка ...
|
|
| 9 | 30110060 | Safety screw |
Загрузка ...
|
|
| 10 | 303 0931 | Самоблокирующаяся гайка |
Загрузка ...
|
|
| 11 | 303 0932 | Самоблокирующаяся гайка |
Загрузка ...
|
|
| 12 | 303 0933 | Гайка шлицевая NM10-8 DIN985 Zn |
Загрузка ...
|
|
| 13 | 303 0934 | Гайка шлицевая NM12-8 Zn DIN985 |
Загрузка ...
|
|
| 14 | 303 0941 | Selflocking nut |
Загрузка ...
|
|
| 15 | 305 6132 | Шайба D11/25x2,5 Zn |
Загрузка ...
|
|
| 17 | 305 6167 | Шайба 13/35x5 Zn DIN 6340 |
Загрузка ...
|
|
| 19 | 305 8572 | Washer |
Загрузка ...
|
|
| 20 | 305 8582 | Шайба 13/32x1,25 St-Zn |
Загрузка ...
|
|
| 21 | 305 8694 | Шайба |
Загрузка ...
|
|
| 22 | 305 8696 | Washer |
Загрузка ...
|
|
| 23 | 305 8699 | Washer Washer |
Загрузка ...
|
|
| 24 | 305 8700 | Hexagon bolt |
Загрузка ...
|
|
| 25 | 30510055 | Washer |
Загрузка ...
|
|
| 26 | 31110013 | Foldable clamp |
Загрузка ...
|
|
| 27 | 317 7697 | Eccentric |
Загрузка ...
|
|
| 28 | 317 8120 | Bush |
Загрузка ...
|
|
| 29 | 31710138 | Expansion bush |
Загрузка ...
|
|
| 30 | 31710139 | Expansion bush |
Загрузка ...
|
|
| 31 | 31710140 | Bush |
Загрузка ...
|
|
| 32 | 31910006 | Four point bearing |
Загрузка ...
|
|
| 34 | 32910041 | Compression spring |
Загрузка ...
|
|
| 35 | 34910010 | Disc |
Загрузка ...
|
|
| 36 | 34910013 | Scraper |
Загрузка ...
|
|
| 37 | 357 6001 | Pressure roller cpl. |
Загрузка ...
|
|
| 38 | 357 6007 | Supporting cap |
Загрузка ...
|
|
| 39 | 357 6008 | Supporting cap |
Загрузка ...
|
|
| 40 | 482 6107 | Wheel stalk |
Загрузка ...
|
|
| 41 | 48210209 | Disc carrier |
Загрузка ...
|
|
| 42 | 48210380 | Link |
Загрузка ...
|
|
| 44 | 48210383 | Connecting rod |
Загрузка ...
|
|
| 45 | 48210392 | Adjusting lever |
Загрузка ...
|
|
| 46 | 582 6036 | Holder |
Загрузка ...
|
|
| 47 | 58210072 | Seed pipe |
Загрузка ...
|
|
| 48 | 886 3013 | Fluid Seal |
Загрузка ...
|
|
| 49 | 301 3066 | Screw |
Загрузка ...
|
|
| 50 | 31710147 | Expansion bush |
Загрузка ...
|
|
| 51 | 48210402 | Holder |
Загрузка ...
|
|
| 52 | 301 3199 | Screw |
Загрузка ...
|
|
| 53 | 30510108 | Lock wascher |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
