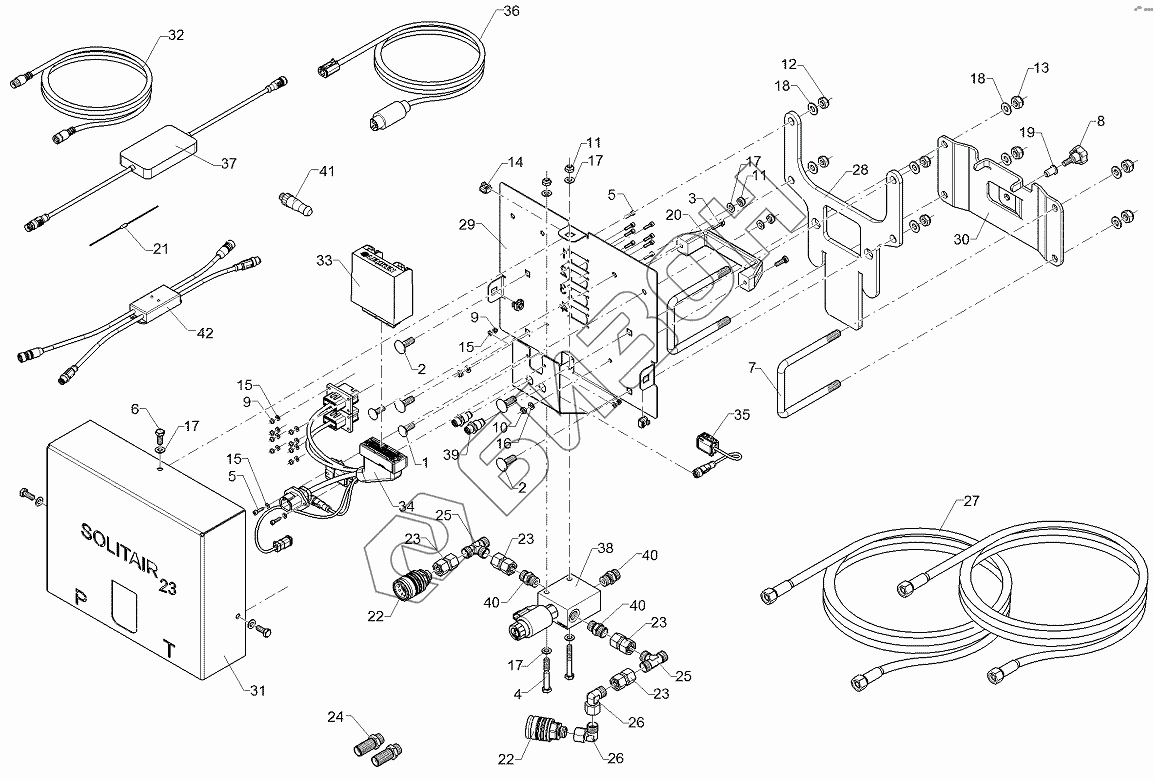

Графический каталог запасных частей к технике: Lemken OptiDisc 25. 68210435 Control
1
2
2
3
4
5
5
6
7
8
9
9
10
11
11
12
13
14
15
15
15
16
17
17
17
17
18
18
19
20
21
22
22
23
23
23
23
24
25
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
40
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 1125 | Saucer-head screw |
Загрузка ...
|
|
| 2 | 301 1706 | Bolt, cup square head |
Загрузка ...
|
|
| 3 | 301 3004 | Screw |
Загрузка ...
|
|
| 4 | 301 3081 | Bolt |
Загрузка ...
|
|
| 5 | 301 6063 | Allen screw |
Загрузка ...
|
|
| 6 | 301 6750 | Винт |
Загрузка ...
|
|
| 7 | 301 7790 | U-bolt |
Загрузка ...
|
|
| 8 | 30110259 | Star grip screw |
Загрузка ...
|
|
| 9 | 303 0928 | Selflocking nut |
Загрузка ...
|
|
| 10 | 303 0931 | Самоблокирующаяся гайка |
Загрузка ...
|
|
| 11 | 303 0932 | Самоблокирующаяся гайка |
Загрузка ...
|
|
| 12 | 303 0933 | Гайка шлицевая NM10-8 DIN985 Zn |
Загрузка ...
|
|
| 13 | 303 0934 | Гайка шлицевая NM12-8 Zn DIN985 |
Загрузка ...
|
|
| 14 | 303 1620 | Nut |
Загрузка ...
|
|
| 15 | 305 8567 | Washer |
Загрузка ...
|
|
| 16 | 305 8571 | Шайба |
Загрузка ...
|
|
| 17 | 305 8694 | Шайба |
Загрузка ...
|
|
| 18 | 305 8696 | Washer |
Загрузка ...
|
|
| 19 | 31510029 | Rivet nut |
Загрузка ...
|
|
| 20 | 321 6935 | Handle |
Загрузка ...
|
|
| 21 | 373 1329 | Resistance |
Загрузка ...
|
|
| 22 | 375 2735 | SVK-socket |
Загрузка ...
|
|
| 23 | 375 4132 | Connection |
Загрузка ...
|
|
| 24 | 375 4398 | Straight bulkhead screw |
Загрузка ...
|
|
| 25 | 375 4480 | T-union |
Загрузка ...
|
|
| 26 | 375 4500 | Adjustable angle union |
Загрузка ...
|
|
| 27 | 475 3559 | Hydraulic hose |
Загрузка ...
|
|
| 28 | 48210877 | Plate |
Загрузка ...
|
|
| 29 | 48210878 | Plate |
Загрузка ...
|
|
| 30 | 48210879 | Plate |
Загрузка ...
|
|
| 31 | 48210882 | Cover |
Загрузка ...
|
|
| 32 | 573 6173 | Connection cable |
Загрузка ...
|
|
| 33 | 57310141 | Control |
Загрузка ...
|
|
| 34 | 57310572 | Cable form |
Загрузка ...
|
|
| 35 | 57310573 | Cable form |
Загрузка ...
|
|
| 36 | 57310580 | Cable form |
Загрузка ...
|
|
| 37 | 57310595 | Gateway |
Загрузка ...
|
|
| 38 | 57511145 | Pressure control valve |
Загрузка ...
|
|
| 39 | 37310249 | Pipe duct |
Загрузка ...
|
|
| 40 | 375 4044 | Nipple |
Загрузка ...
|
|
| 41 | 573 6101 | Bus-final plug |
Загрузка ...
|
|
| 42 | 57310667 | Gateway |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
