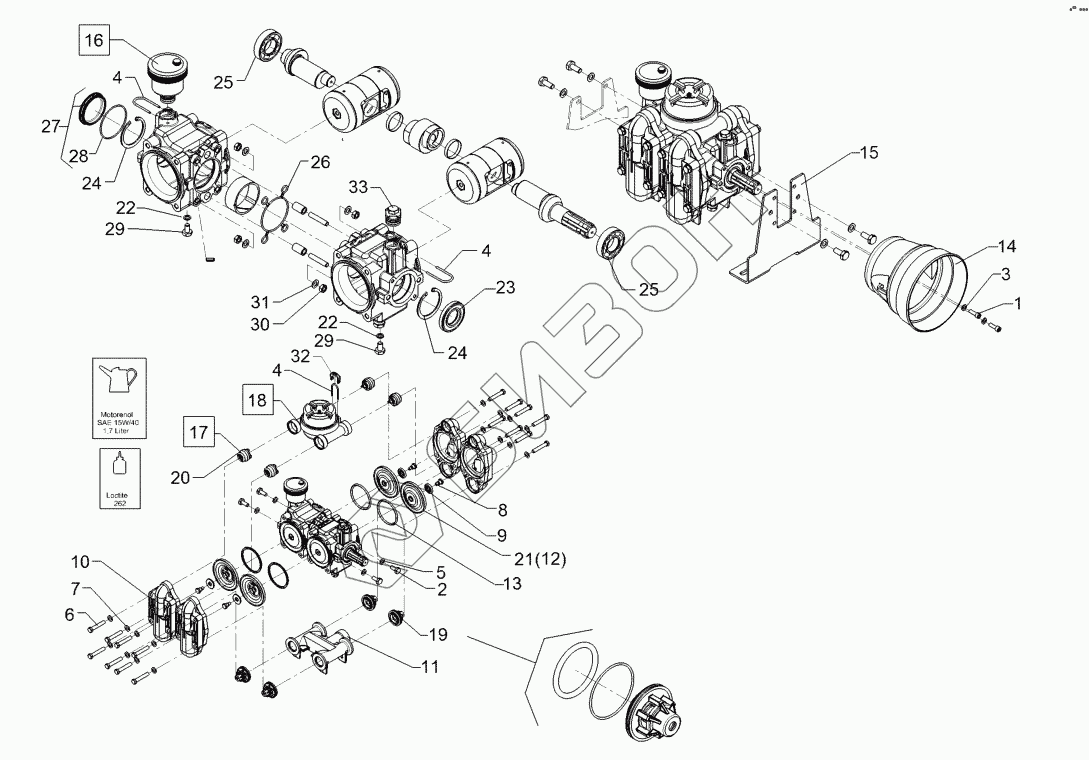

Графический каталог запасных частей к технике: Lemken Primus 10 (Часть 1). 57810014 Piston diaphragm pump
1
2
3
4
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
24
25
25
26
27
28
29
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 305 8695 | Washer |
Загрузка ...
|
|
| 2 | 305 8709 | Washer |
Загрузка ...
|
|
| 3 | 30110211 | Allen screw |
Загрузка ...
|
|
| 4 | F25 0816 | Plug |
Загрузка ...
|
|
| 5 | 301 7529 | Hexagon bolt |
Загрузка ...
|
|
| 6 | 30110457 | Hexagon bolt |
Загрузка ...
|
|
| 7 | 305 9692 | Spring washer |
Загрузка ...
|
|
| 8 | 37810149 | Screw |
Загрузка ...
|
|
| 9 | 37810150 | Washer |
Загрузка ...
|
|
| 10 | 37810163 | Valve bonnet |
Загрузка ...
|
|
| 11 | 37810164 | Suction nipple |
Загрузка ...
|
|
| 12 | 37810165 | Membrane |
Загрузка ...
|
|
| 13 | 37810166 | Tapered ring |
Загрузка ...
|
|
| 14 | 47010066 | PTO guard |
Загрузка ...
|
|
| 15 | 49110357 | Holder |
Загрузка ...
|
|
| 16 | 57510256 | Viewing glass |
Загрузка ...
|
|
| 17 | 57810104 | Valve |
Загрузка ...
|
|
| 18 | 57810105 | Pressure accumulator |
Загрузка ...
|
|
| 19 | 57810106 | Valve |
Загрузка ...
|
|
| 20 | F61 1534 | Seal ring |
Загрузка ...
|
|
| 21 | 37810593 | Membrane |
Загрузка ...
|
|
| 22 | 37810596 | Seal washer |
Загрузка ...
|
|
| 23 | F61 2196 | Oil seal |
Загрузка ...
|
|
| 24 | 305 8938 | Securing ring |
Загрузка ...
|
|
| 25 | 31910039 | Grooved ball bearing |
Загрузка ...
|
|
| 26 | 37810606 | Flat seal |
Загрузка ...
|
|
| 27 | 57810345 | Gear cover |
Загрузка ...
|
|
| 28 | 37810768 | O-ring |
Загрузка ...
|
|
| 29 | 30110146 | Hexagon bolt |
Загрузка ...
|
|
| 30 | 30310024 | Hexagon nut |
Загрузка ...
|
|
| 31 | 30510112 | Spring washer |
Загрузка ...
|
|
| 32 | 37810955 | Safety clamp |
Загрузка ...
|
|
| 33 | 57810482 | Vent screw |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
