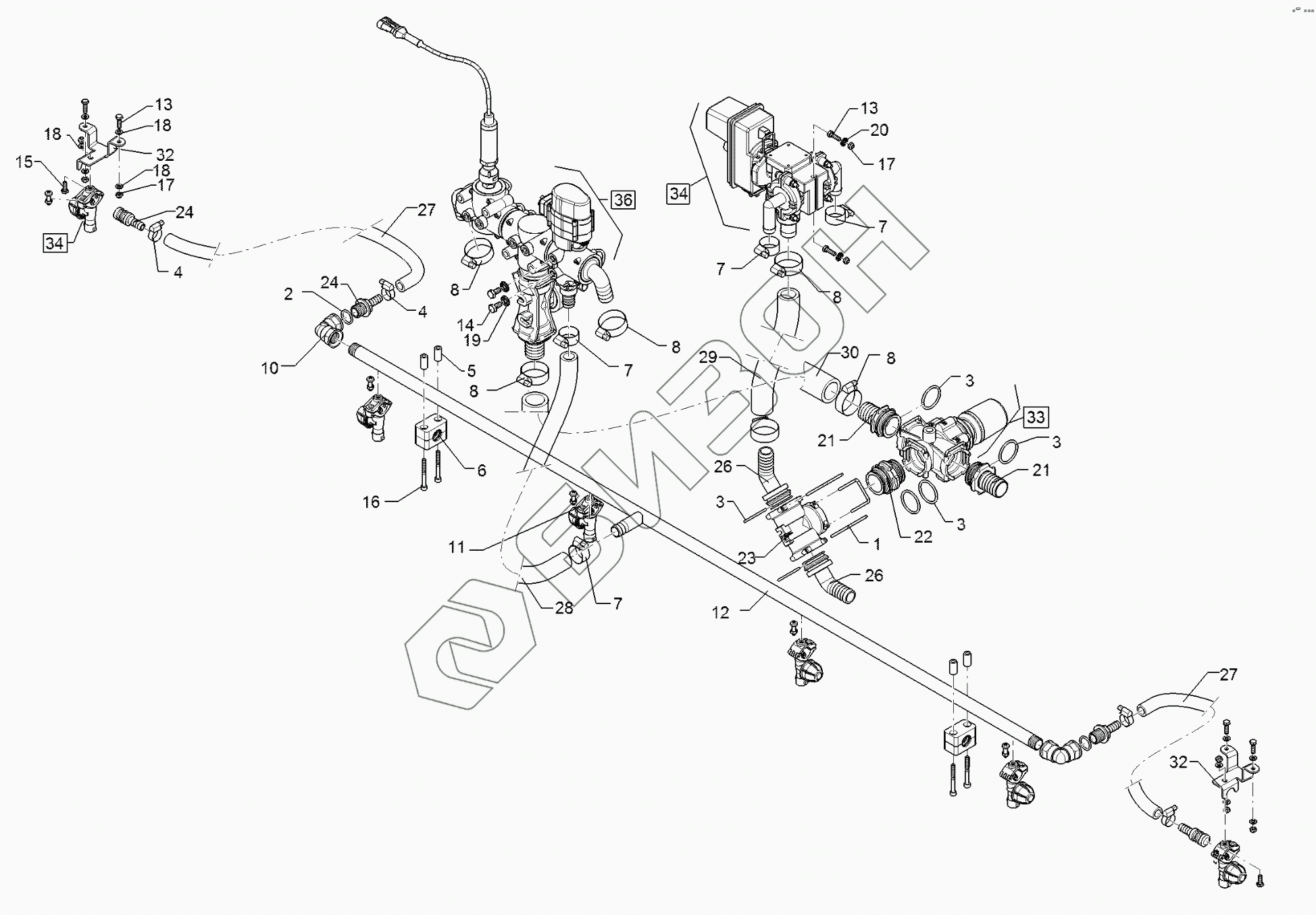

Графический каталог запасных частей к технике: Lemken Primus 10 (Часть 1). 57810478 Liquid cycle
1
2
3
3
3
3
4
4
5
6
7
7
7
7
8
8
8
8
8
10
12
13
13
14
15
16
17
17
18
18
18
19
20
21
21
22
23
24
24
26
26
27
27
28
29
30
32
32
33
34
34
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | F25 0523 | Plug |
Загрузка ...
|
|
| 2 | F61 1972 | O-ring |
Загрузка ...
|
|
| 3 | F61 2098 | O-ring |
Загрузка ...
|
|
| 4 | F61 2401 | Hose clip |
Загрузка ...
|
|
| 5 | R00 0189 | Distance tube |
Загрузка ...
|
|
| 6 | R00 0358 | Pipe clamp |
Загрузка ...
|
|
| 7 | R00 0410 | Hose clip |
Загрузка ...
|
|
| 8 | R00 0411 | Hose clip |
Загрузка ...
|
|
| 10 | R52 0008 | Curve |
Загрузка ...
|
|
| 12 | R71 1130 | Nozzle tube |
Загрузка ...
|
|
| 13 | 301 7502 | Hexagon bolt |
Загрузка ...
|
|
| 14 | 301 7511 | Hexagon bolt |
Загрузка ...
|
|
| 15 | 301 7513 | Hexagon bolt |
Загрузка ...
|
|
| 16 | 30110204 | Allen screw |
Загрузка ...
|
|
| 17 | 30310042 | Selflocking nut |
Загрузка ...
|
|
| 18 | 305 8702 | Washer |
Загрузка ...
|
|
| 19 | 30510194 | Washer |
Загрузка ...
|
|
| 20 | 30510261 | Washer |
Загрузка ...
|
|
| 21 | 37810092 | Hose connection |
Загрузка ...
|
|
| 22 | 37810098 | Adapter |
Загрузка ...
|
|
| 23 | 37810099 | T-piece |
Загрузка ...
|
|
| 24 | 37810331 | Hose connection |
Загрузка ...
|
|
| 25 | 37810950 | Hose connection |
Загрузка ...
|
|
| 26 | 37810968 | Hose connection |
Загрузка ...
|
|
| 27 | 47810015 | Hose |
Загрузка ...
|
|
| 28 | 47810028 | Hose |
Загрузка ...
|
|
| 29 | 47810069 | Hose |
Загрузка ...
|
|
| 30 | 47810267 | Hose |
Загрузка ...
|
|
| 31 | 49111154 | Holder |
Загрузка ...
|
|
| 32 | 49111155 | Holder |
Загрузка ...
|
|
| 33 | 57810197 | Pressure limiting valve |
Загрузка ...
|
|
| 34 | R52 0357 | Nozzle holder |
Загрузка ...
|
|
| 35 | 57810304 | Control valve unit |
Загрузка ...
|
|
| 36 | 57810477 | Distributor |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
