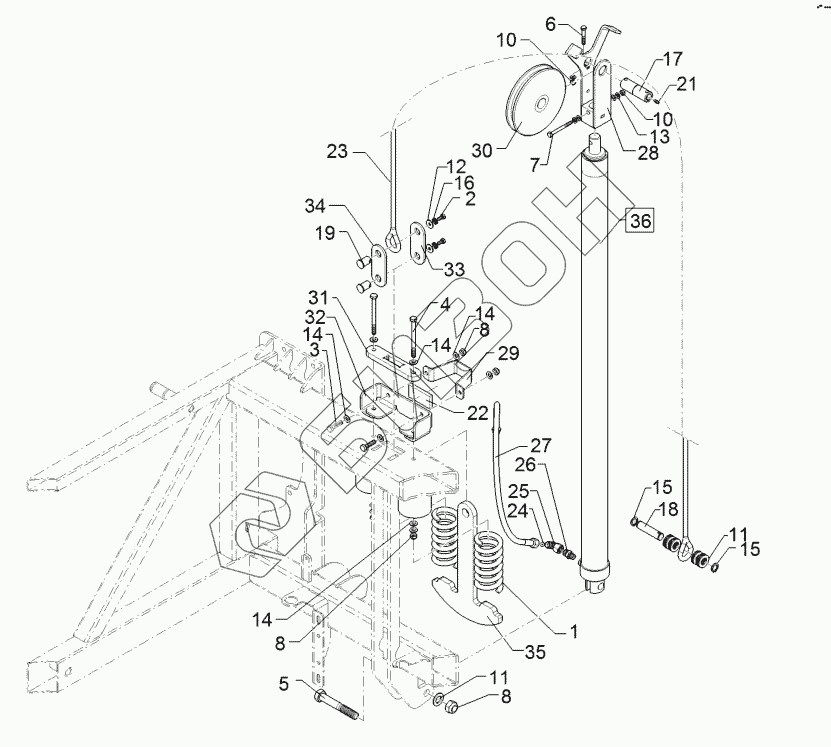

Графический каталог запасных частей к технике: Lemken Primus 10 (Часть 1). 67511058 HY-assembly lifting
1
2
3
4
5
6
7
8
8
8
10
10
11
11
12
13
14
14
14
14
15
15
16
17
18
19
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | R20 6168 | Compression spring |
Загрузка ...
|
|
| 2 | 301 7511 | Hexagon bolt |
Загрузка ...
|
|
| 3 | 301 7528 | Hexagon bolt |
Загрузка ...
|
|
| 4 | 30110100 | Hexagon bolt |
Загрузка ...
|
|
| 5 | 30110129 | Hexagon bolt |
Загрузка ...
|
|
| 6 | 30110138 | Hexagon bolt |
Загрузка ...
|
|
| 7 | 30110141 | Hexagon bolt |
Загрузка ...
|
|
| 8 | 30310029 | Selflocking nut |
Загрузка ...
|
|
| 9 | 30310034 | Selflocking nut |
Загрузка ...
|
|
| 10 | 30310043 | Selflocking nut |
Загрузка ...
|
|
| 11 | 305 6017 | Washer |
Загрузка ...
|
|
| 12 | 305 6125 | Washer |
Загрузка ...
|
|
| 13 | 305 8695 | Washer |
Загрузка ...
|
|
| 14 | 30510066 | Washer |
Загрузка ...
|
|
| 15 | 305 9203 | Retaining ring |
Загрузка ...
|
|
| 16 | 30510194 | Washer |
Загрузка ...
|
|
| 17 | 31310109 | Pin |
Загрузка ...
|
|
| 18 | 31310110 | Pin |
Загрузка ...
|
|
| 19 | 31310140 | Pin |
Загрузка ...
|
|
| 21 | 323 6345 | Смазочный ниппель |
Загрузка ...
|
|
| 22 | 32310196 | Foam rubber |
Загрузка ...
|
|
| 23 | 33110092 | Wire rope |
Загрузка ...
|
|
| 24 | 375 2175 | Throttle plate |
Загрузка ...
|
|
| 25 | 37510074 | Adjustable angle union |
Загрузка ...
|
|
| 26 | 37510076 | Nipple |
Загрузка ...
|
|
| 27 | 47511486 | Hydraulic hose |
Загрузка ...
|
|
| 28 | 49110662 | Rope pulley holder |
Загрузка ...
|
|
| 29 | 49110664 | Clamp strap |
Загрузка ...
|
|
| 30 | 49110665 | Rope pulley |
Загрузка ...
|
|
| 31 | 49111021 | Sliding plate |
Загрузка ...
|
|
| 32 | 49111022 | Holder |
Загрузка ...
|
|
| 33 | 49111023 | Lashing |
Загрузка ...
|
|
| 34 | 49111024 | Lashing |
Загрузка ...
|
|
| 35 | 49111025 | Holder |
Загрузка ...
|
|
| 36 | 57510747 | Hydraulic ram |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
