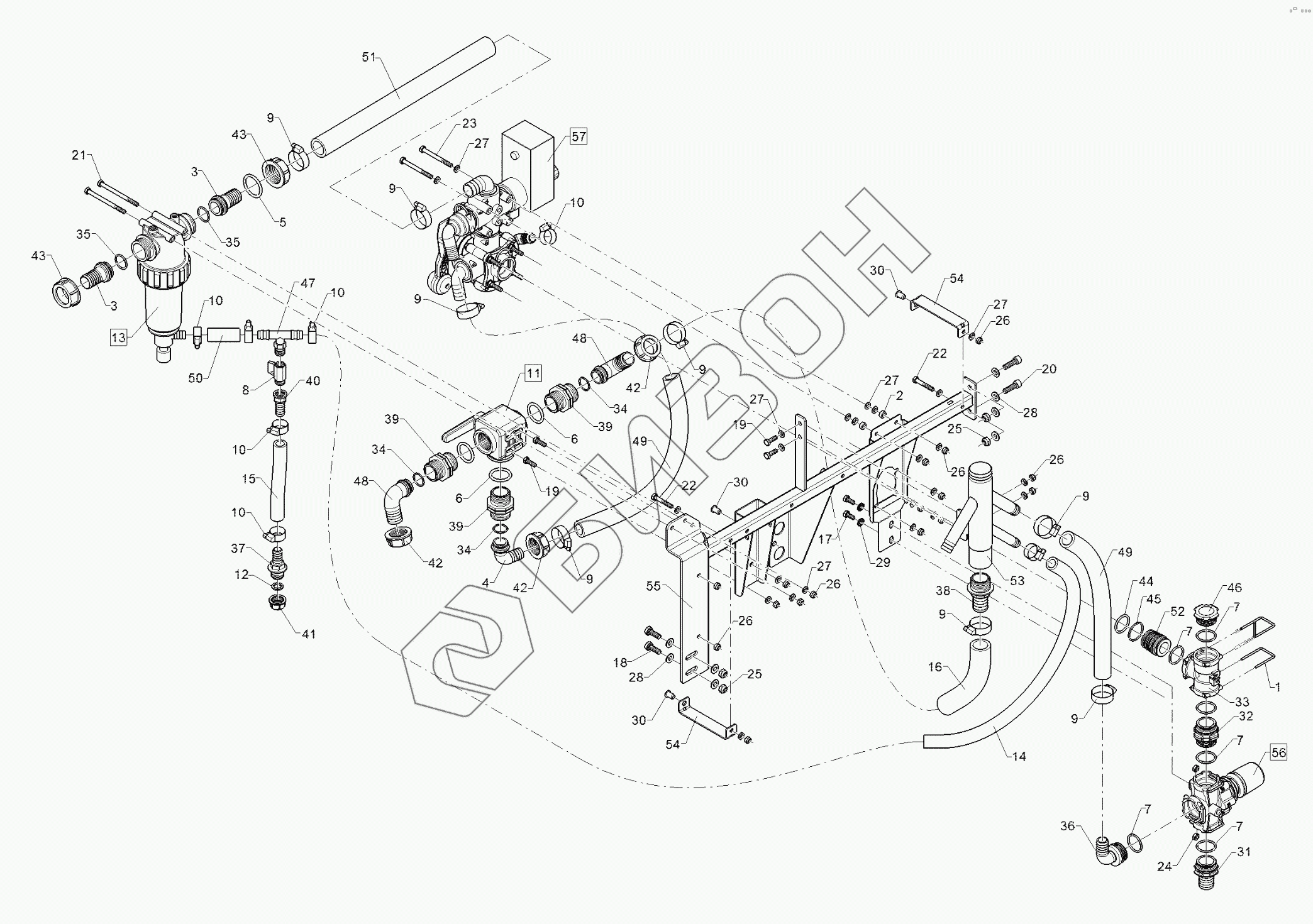

Графический каталог запасных частей к технике: Lemken Primus 10 (Часть 1). 67810233 Pressure fitting
1
3
3
4
5
6
6
7
7
7
7
7
8
9
9
9
9
9
9
9
9
10
10
10
10
10
11
12
13
14
15
16
17
18
19
19
20
21
22
22
23
24
25
25
26
26
26
26
26
27
27
27
27
27
28
28
29
30
30
30
31
32
33
34
34
34
35
35
36
37
38
39
39
39
40
41
42
42
42
43
43
44
45
46
47
48
48
49
49
50
51
52
53
54
54
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | F25 0523 | Plug |
Загрузка ...
|
|
| 2 | F55 0265 | Spacer |
Загрузка ...
|
|
| 3 | F61 0833 | Hose connection |
Загрузка ...
|
|
| 4 | F61 0851 | Hose connection |
Загрузка ...
|
|
| 5 | F61 1970 | O-ring |
Загрузка ...
|
|
| 6 | F61 1974 | O-ring |
Загрузка ...
|
|
| 7 | F61 2098 | O-ring |
Загрузка ...
|
|
| 8 | R00 0370 | Ball valve |
Загрузка ...
|
|
| 9 | R00 0411 | Hose clip |
Загрузка ...
|
|
| 10 | R00 0415 | Hose clip |
Загрузка ...
|
|
| 11 | R52 0022 | Ball valve |
Загрузка ...
|
|
| 12 | R52 0121 | Flat seal |
Загрузка ...
|
|
| 13 | R52 0443 | Press filter |
Загрузка ...
|
|
| 14 | R89 0601 | Hose |
Загрузка ...
|
|
| 15 | R89 0602 | Hose |
Загрузка ...
|
|
| 16 | R89 0706 | Hose |
Загрузка ...
|
|
| 17 | 301 6751 | Hexagon bolt |
Загрузка ...
|
|
| 18 | 301 7510 | Hexagon bolt |
Загрузка ...
|
|
| 19 | 301 7518 | Hexagon bolt |
Загрузка ...
|
|
| 20 | 30110064 | Allen screw |
Загрузка ...
|
|
| 21 | 30110136 | Hexagon bolt |
Загрузка ...
|
|
| 22 | 30110138 | Hexagon bolt |
Загрузка ...
|
|
| 23 | 30110679 | Hexagon bolt |
Загрузка ...
|
|
| 24 | 30310023 | Hexagon nut |
Загрузка ...
|
|
| 25 | 30310029 | Selflocking nut |
Загрузка ...
|
|
| 26 | 30310043 | Selflocking nut |
Загрузка ...
|
|
| 27 | 305 8695 | Washer |
Загрузка ...
|
|
| 28 | 30510066 | Washer |
Загрузка ...
|
|
| 29 | 30510194 | Washer |
Загрузка ...
|
|
| 30 | 31510032 | Rivet nut |
Загрузка ...
|
|
| 31 | 37810092 | Hose connection |
Загрузка ...
|
|
| 32 | 37810098 | Adapter |
Загрузка ...
|
|
| 33 | 37810099 | T-piece |
Загрузка ...
|
|
| 34 | 37810281 | O-ring |
Загрузка ...
|
|
| 35 | 37810283 | O-ring |
Загрузка ...
|
|
| 36 | 37810324 | Hose connection |
Загрузка ...
|
|
| 37 | 37810336 | Hose connection |
Загрузка ...
|
|
| 38 | 37810345 | Hose connection |
Загрузка ...
|
|
| 39 | 37810476 | Adapter |
Загрузка ...
|
|
| 40 | 37810523 | Hose connection |
Загрузка ...
|
|
| 41 | 37810566 | Cover |
Загрузка ...
|
|
| 42 | 37810580 | Union nut |
Загрузка ...
|
|
| 43 | 37810581 | Union nut |
Загрузка ...
|
|
| 44 | 37810711 | O-ring |
Загрузка ...
|
|
| 45 | 37810712 | O-ring |
Загрузка ...
|
|
| 46 | 37810769 | Blind plug |
Загрузка ...
|
|
| 47 | 37810937 | T-piece |
Загрузка ...
|
|
| 48 | 37810945 | Hose connection |
Загрузка ...
|
|
| 49 | 47810225 | Hose |
Загрузка ...
|
|
| 50 | 47810226 | Hose |
Загрузка ...
|
|
| 51 | 47810230 | Hose |
Загрузка ...
|
|
| 52 | 47810232 | Adapter |
Загрузка ...
|
|
| 53 | 47810234 | Collector |
Загрузка ...
|
|
| 54 | 49111006 | Holder |
Загрузка ...
|
|
| 55 | 49111008 | Frame |
Загрузка ...
|
|
| 56 | 57810197 | Pressure limiting valve |
Загрузка ...
|
|
| 57 | 57810300 | Control valve unit |
Загрузка ...
|
|
| 58 | F55 0199 | Cable clip |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
