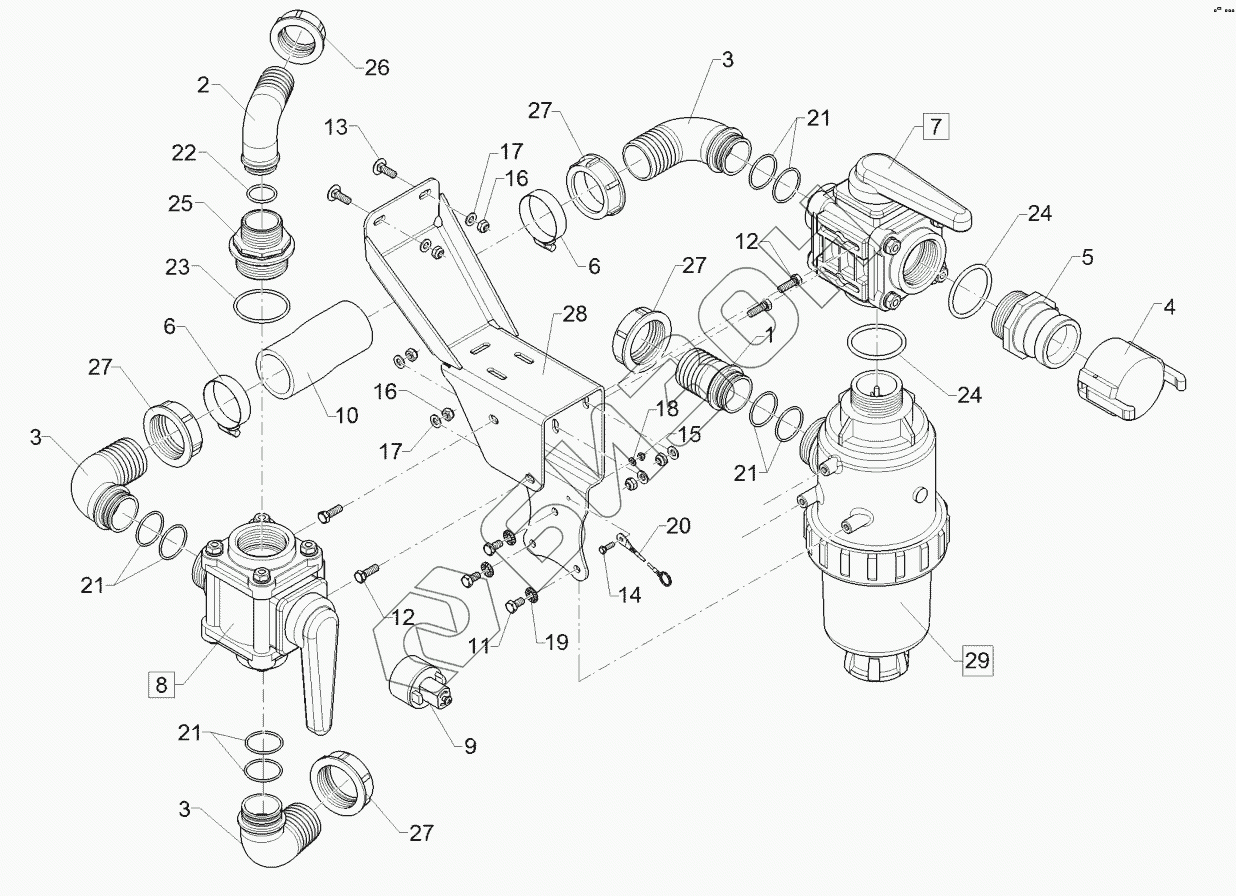

Графический каталог запасных частей к технике: Lemken Primus 10 (Часть 1). 67810255 Suction fitting
1
2
3
3
3
4
5
6
6
7
8
9
10
11
12
12
13
14
15
16
16
17
17
18
19
20
21
21
21
21
22
23
24
24
25
26
27
27
27
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | F61 0837 | Hose connection |
Загрузка ...
|
|
| 2 | F61 0857 | Hose connection |
Загрузка ...
|
|
| 3 | F61 0860 | Hose connection |
Загрузка ...
|
|
| 4 | F61 1337 | Cap |
Загрузка ...
|
|
| 5 | F61 4631 | Coupling |
Загрузка ...
|
|
| 6 | R00 0414 | Hose clip |
Загрузка ...
|
|
| 7 | R52 0017 | Ball valve |
Загрузка ...
|
|
| 8 | R52 0018 | Ball valve |
Загрузка ...
|
|
| 9 | R52 1756 | Extension |
Загрузка ...
|
|
| 10 | R89 1501 | Hose |
Загрузка ...
|
|
| 11 | 301 7511 | Hexagon bolt |
Загрузка ...
|
|
| 12 | 301 7518 | Hexagon bolt |
Загрузка ...
|
|
| 13 | 301 7524 | Saucer-head screw |
Загрузка ...
|
|
| 14 | 30110169 | Hexagon bolt |
Загрузка ...
|
|
| 15 | 30310041 | Selflocking nut |
Загрузка ...
|
|
| 16 | 30310043 | Selflocking nut |
Загрузка ...
|
|
| 17 | 305 8695 | Washer |
Загрузка ...
|
|
| 18 | 30510076 | Washer |
Загрузка ...
|
|
| 19 | 30510194 | Washer |
Загрузка ...
|
|
| 20 | 33110066 | Wire rope |
Загрузка ...
|
|
| 21 | 37810275 | O-ring |
Загрузка ...
|
|
| 22 | 37810283 | O-ring |
Загрузка ...
|
|
| 23 | 37810285 | O-ring |
Загрузка ...
|
|
| 24 | 37810288 | O-ring |
Загрузка ...
|
|
| 25 | 37810499 | Adapter |
Загрузка ...
|
|
| 26 | 37810581 | Union nut |
Загрузка ...
|
|
| 27 | 37810582 | Union nut |
Загрузка ...
|
|
| 28 | 49111096 | Plate |
Загрузка ...
|
|
| 29 | 57810002 | Suction filter |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
