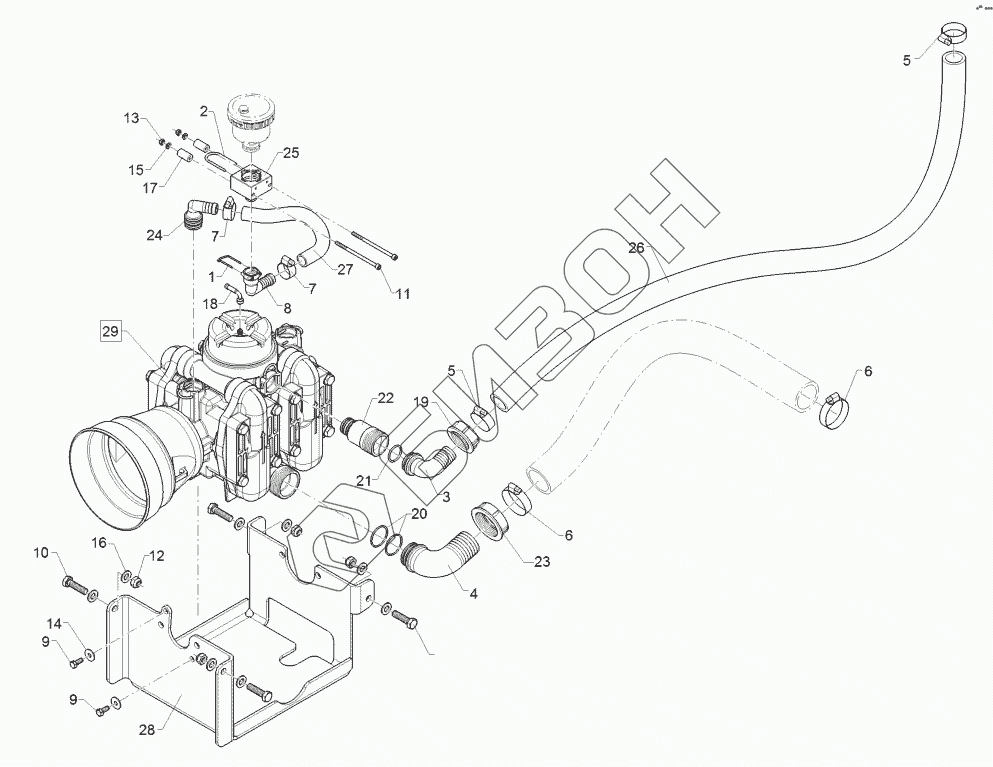

Графический каталог запасных частей к технике: Lemken Primus 10 (Часть 1). 67810261 Piston diaphragm pump
1
2
3
4
5
5
6
6
7
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | F25 0528 | Plug |
Загрузка ...
|
|
| 2 | F25 0816 | Plug |
Загрузка ...
|
|
| 3 | F61 0855 | Hose connection |
Загрузка ...
|
|
| 4 | F61 0860 | Hose connection |
Загрузка ...
|
|
| 5 | R00 0411 | Hose clip |
Загрузка ...
|
|
| 6 | R00 0414 | Hose clip |
Загрузка ...
|
|
| 7 | R00 0415 | Hose clip |
Загрузка ...
|
|
| 8 | R00 0536 | Hose connection |
Загрузка ...
|
|
| 9 | 301 6751 | Hexagon bolt |
Загрузка ...
|
|
| 10 | 30110147 | Hexagon bolt |
Загрузка ...
|
|
| 11 | 30110191 | Allen screw |
Загрузка ...
|
|
| 12 | 30310030 | Selflocking nut |
Загрузка ...
|
|
| 13 | 30310042 | Selflocking nut |
Загрузка ...
|
|
| 14 | 305 6125 | Washer |
Загрузка ...
|
|
| 15 | 305 8702 | Washer |
Загрузка ...
|
|
| 16 | 305 8709 | Washer |
Загрузка ...
|
|
| 17 | 31710054 | Spacer |
Загрузка ...
|
|
| 18 | 37710066 | Valve |
Загрузка ...
|
|
| 19 | 37810258 | Union nut |
Загрузка ...
|
|
| 20 | 37810275 | O-ring |
Загрузка ...
|
|
| 21 | 37810283 | O-ring |
Загрузка ...
|
|
| 22 | 37810520 | Adapter |
Загрузка ...
|
|
| 23 | 37810582 | Union nut |
Загрузка ...
|
|
| 24 | 37810953 | Hose connection |
Загрузка ...
|
|
| 25 | 37810954 | Adapter |
Загрузка ...
|
|
| 26 | 47810076 | Hose |
Загрузка ...
|
|
| 27 | 47810243 | Hose |
Загрузка ...
|
|
| 28 | 49111103 | Holder |
Загрузка ...
|
|
| 29 | 57810014 | Piston diaphragm pump |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
