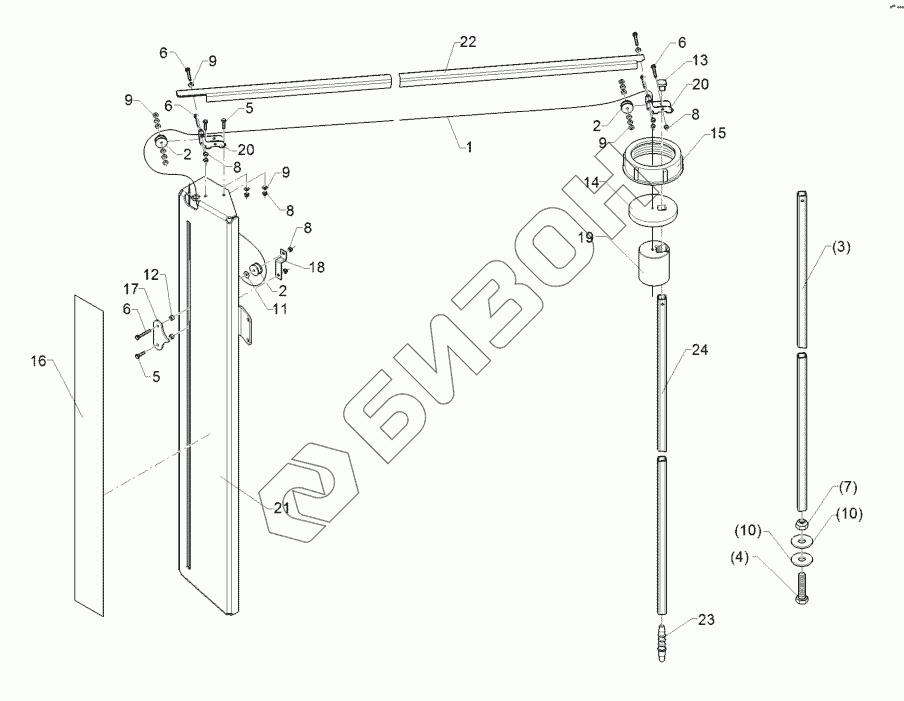

Графический каталог запасных частей к технике: Lemken Primus 10 (Часть 1). 69110228 Fullstandsanzeige indirekt
1
2
2
2
3
4
5
5
6
6
6
6
7
8
8
8
8
9
9
9
9
10
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | F25 0814 | Round cord |
Загрузка ...
|
|
| 2 | R72 8009 | Rope pulley |
Загрузка ...
|
|
| 3 | 22110427 | Square tube |
Загрузка ...
|
|
| 4 | 30110148 | Hexagon bolt |
Загрузка ...
|
|
| 5 | 30110270 | Hexagon bolt |
Загрузка ...
|
|
| 6 | 30110271 | Hexagon bolt |
Загрузка ...
|
|
| 7 | 30310030 | Selflocking nut |
Загрузка ...
|
|
| 8 | 30310040 | Selflocking nut |
Загрузка ...
|
|
| 9 | 30510075 | Washer |
Загрузка ...
|
|
| 10 | 30510089 | Washer |
Загрузка ...
|
|
| 11 | 30510105 | Washer |
Загрузка ...
|
|
| 12 | 31710020 | Distance bush |
Загрузка ...
|
|
| 13 | 32310175 | Plug |
Загрузка ...
|
|
| 14 | 32310194 | Seal |
Загрузка ...
|
|
| 15 | 37810584 | Union nut |
Загрузка ...
|
|
| 16 | 39010189 | Label |
Загрузка ...
|
|
| 17 | 49110442 | Pointer |
Загрузка ...
|
|
| 18 | 49110501 | Plate |
Загрузка ...
|
|
| 19 | 49110930 | Float |
Загрузка ...
|
|
| 20 | 49110931 | Bearing |
Загрузка ...
|
|
| 21 | 49111009 | Plate |
Загрузка ...
|
|
| 22 | 49111007 | Guard |
Загрузка ...
|
|
| 23 | 49111189 | Adapter |
Загрузка ...
|
|
| 24 | 49111191 | Square tube |
Загрузка ...
|
