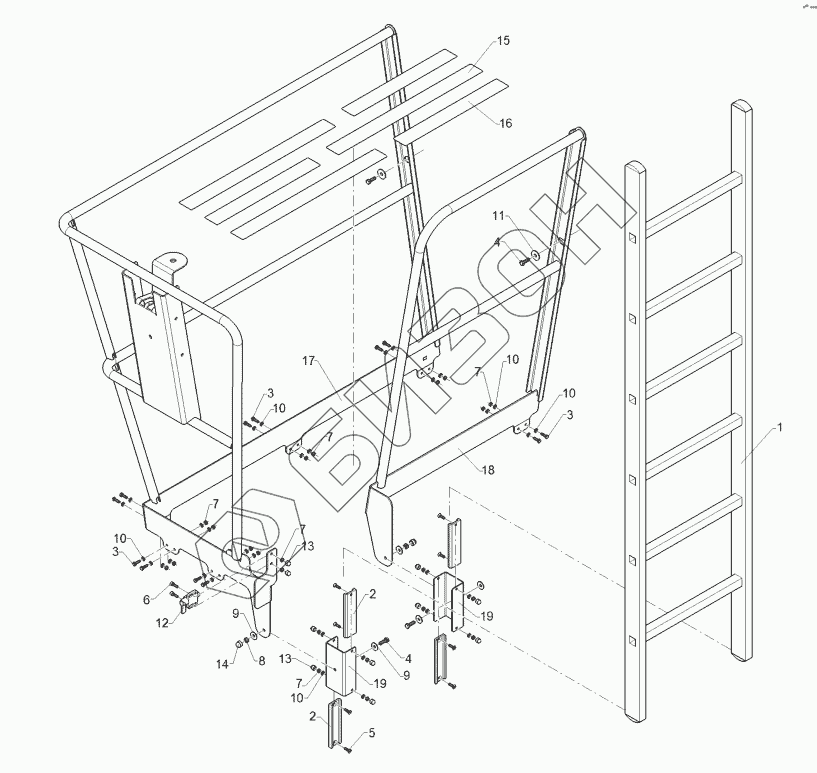

Графический каталог запасных частей к технике: Lemken Primus 10 (Часть 1). 69110240 Guardrail
1
2
2
3
3
3
4
4
5
6
7
7
7
7
7
8
9
9
10
10
10
10
10
11
12
13
13
14
15
16
17
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | R29 7464 | Ladder |
Загрузка ...
|
|
| 2 | R70 0840 | Sliding part |
Загрузка ...
|
|
| 3 | 301 7502 | Hexagon bolt |
Загрузка ...
|
|
| 4 | 301 7518 | Hexagon bolt |
Загрузка ...
|
|
| 5 | 301 7526 | Countersunk bolt |
Загрузка ...
|
|
| 6 | 30110198 | Allen screw |
Загрузка ...
|
|
| 7 | 30310042 | Selflocking nut |
Загрузка ...
|
|
| 8 | 30310043 | Selflocking nut |
Загрузка ...
|
|
| 9 | 305 6125 | Washer |
Загрузка ...
|
|
| 10 | 305 8702 | Washer |
Загрузка ...
|
|
| 11 | 30510088 | Washer |
Загрузка ...
|
|
| 12 | 32110196 | Stop bolt |
Загрузка ...
|
|
| 13 | 32310080 | Cap |
Загрузка ...
|
|
| 14 | 32310081 | Cap |
Загрузка ...
|
|
| 15 | 39010106 | Slide blocker |
Загрузка ...
|
|
| 16 | 39010107 | Slide blocker |
Загрузка ...
|
|
| 17 | 49111070 | Guardrail |
Загрузка ...
|
|
| 18 | 49111071 | Guardrail |
Загрузка ...
|
|
| 19 | 49111072 | C-profile |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
