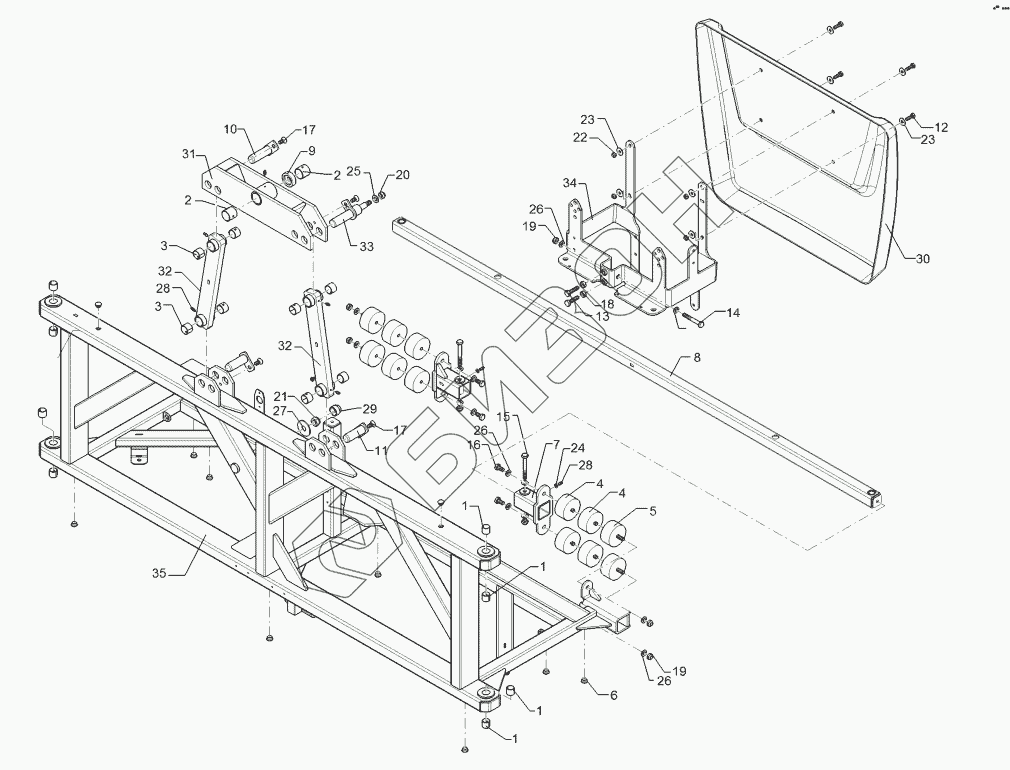

Графический каталог запасных частей к технике: Lemken Primus 10 (Часть 1). 69110248 Center section
1
1
1
1
2
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
19
20
21
22
23
23
24
25
26
26
26
27
28
28
29
30
31
32
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | R00 0077 | Bush |
Загрузка ...
|
|
| 2 | R00 0079 | Bush |
Загрузка ...
|
|
| 3 | R00 0086 | Bush |
Загрузка ...
|
|
| 4 | R00 1090 | Rubber buffer |
Загрузка ...
|
|
| 5 | R00 1091 | Rubber buffer |
Загрузка ...
|
|
| 6 | R00 4446 | Plug |
Загрузка ...
|
|
| 7 | R10 0653 | Holder |
Загрузка ...
|
|
| 8 | R14 0655 | Stabilizer |
Загрузка ...
|
|
| 9 | R70 1250 | Washer |
Загрузка ...
|
|
| 10 | R70 5050 | Pin |
Загрузка ...
|
|
| 11 | R70 5055 | Pin |
Загрузка ...
|
|
| 12 | 301 7518 | Hexagon bolt |
Загрузка ...
|
|
| 13 | 301 7528 | Hexagon bolt |
Загрузка ...
|
|
| 14 | 30110102 | Hexagon bolt |
Загрузка ...
|
|
| 15 | 30110103 | Hexagon bolt |
Загрузка ...
|
|
| 16 | 30110143 | Hexagon bolt |
Загрузка ...
|
|
| 17 | 30110213 | Countersunk bolt |
Загрузка ...
|
|
| 18 | 30310024 | Hexagon nut |
Загрузка ...
|
|
| 19 | 30310029 | Selflocking nut |
Загрузка ...
|
|
| 20 | 30310030 | Selflocking nut |
Загрузка ...
|
|
| 21 | 30310032 | Selflocking nut |
Загрузка ...
|
|
| 22 | 30310043 | Selflocking nut |
Загрузка ...
|
|
| 23 | 305 6125 | Washer |
Загрузка ...
|
|
| 24 | 305 8702 | Washer |
Загрузка ...
|
|
| 25 | 305 8709 | Washer |
Загрузка ...
|
|
| 26 | 30510066 | Washer |
Загрузка ...
|
|
| 27 | 30510090 | Washer |
Загрузка ...
|
|
| 28 | 323 6345 | Смазочный ниппель |
Загрузка ...
|
|
| 29 | 32310085 | Cap |
Загрузка ...
|
|
| 30 | 49110102 | Rear covering |
Загрузка ...
|
|
| 31 | 49111031 | Pendulum holder |
Загрузка ...
|
|
| 32 | 49111034 | Link |
Загрузка ...
|
|
| 33 | 49111046 | Pin |
Загрузка ...
|
|
| 34 | 49111047 | Holder |
Загрузка ...
|
|
| 35 | 49111065 | Center section |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
