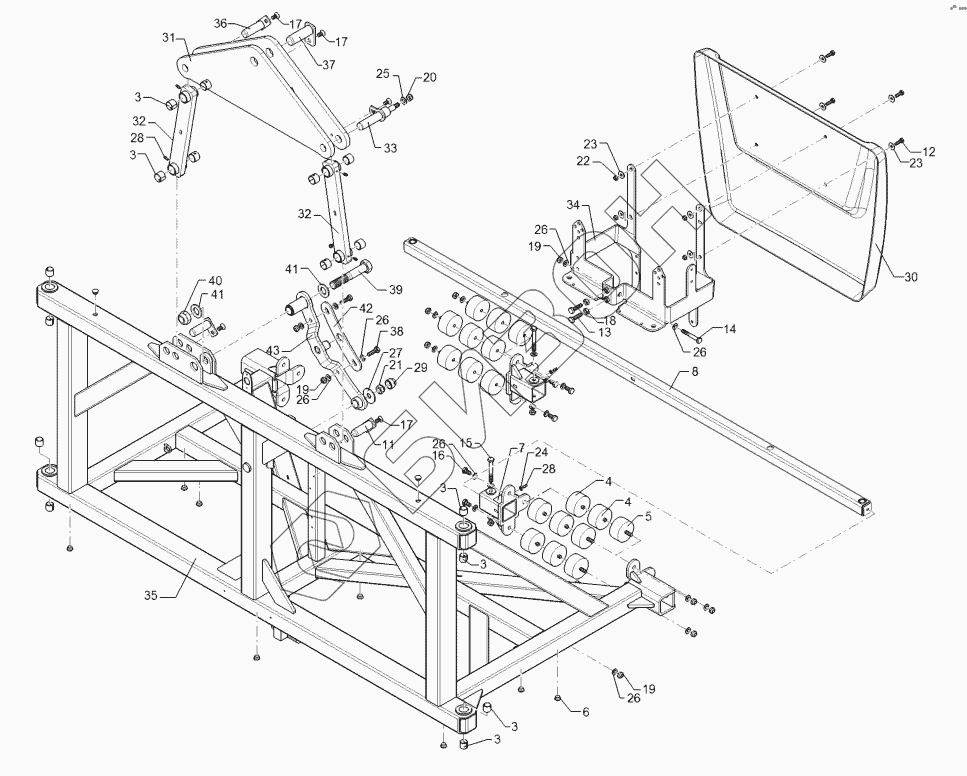

Графический каталог запасных частей к технике: Lemken Primus 10 (Часть 1). 69110252 Center section
3
3
3
3
3
3
4
4
5
6
7
8
12
15
16
17
17
17
19
19
19
20
21
22
23
23
24
25
26
26
26
26
26
26
27
28
28
29
30
31
31
32
32
33
34
35
36
37
38
39
40
41
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 3 | R00 0086 | Bush |
Загрузка ...
|
|
| 4 | R00 1090 | Rubber buffer |
Загрузка ...
|
|
| 5 | R00 1091 | Rubber buffer |
Загрузка ...
|
|
| 6 | R00 4446 | Plug |
Загрузка ...
|
|
| 7 | R10 0655 | Holder |
Загрузка ...
|
|
| 8 | R25 0655 | Stabilizer |
Загрузка ...
|
|
| 10 | R70 5055 | Pin |
Загрузка ...
|
|
| 12 | 301 7518 | Hexagon bolt |
Загрузка ...
|
|
| 15 | 30110008 | Hexagon bolt |
Загрузка ...
|
|
| 16 | 30110143 | Hexagon bolt |
Загрузка ...
|
|
| 17 | 30110213 | Countersunk bolt |
Загрузка ...
|
|
| 19 | 30310029 | Selflocking nut |
Загрузка ...
|
|
| 20 | 30310030 | Selflocking nut |
Загрузка ...
|
|
| 21 | 30310032 | Selflocking nut |
Загрузка ...
|
|
| 22 | 30310043 | Selflocking nut |
Загрузка ...
|
|
| 23 | 305 6125 | Washer |
Загрузка ...
|
|
| 24 | 305 8702 | Washer |
Загрузка ...
|
|
| 25 | 305 8709 | Washer |
Загрузка ...
|
|
| 26 | 30510066 | Washer |
Загрузка ...
|
|
| 27 | 30510090 | Washer |
Загрузка ...
|
|
| 28 | 323 6345 | Смазочный ниппель |
Загрузка ...
|
|
| 29 | 32310085 | Cap |
Загрузка ...
|
|
| 30 | 49110102 | Rear covering |
Загрузка ...
|
|
| 31 | 49111032 | Pendulum holder |
Загрузка ...
|
|
| 32 | 49111034 | Link |
Загрузка ...
|
|
| 33 | 49111036 | Pin |
Загрузка ...
|
|
| 34 | 49111047 | Holder |
Загрузка ...
|
|
| 35 | 49111067 | Center section |
Загрузка ...
|
|
| 36 | R70 5060 | Pin |
Загрузка ...
|
|
| 37 | R74 2160 | Pin |
Загрузка ...
|
|
| 38 | 301 7512 | Hexagon bolt |
Загрузка ...
|
|
| 39 | 30110131 | Hexagon bolt |
Загрузка ...
|
|
| 40 | 30310037 | Selflocking nut |
Загрузка ...
|
|
| 41 | 30510065 | Washer |
Загрузка ...
|
|
| 42 | 49111099 | Holder-up |
Загрузка ...
|
|
| 43 | 49111100 | Clamp plate |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
