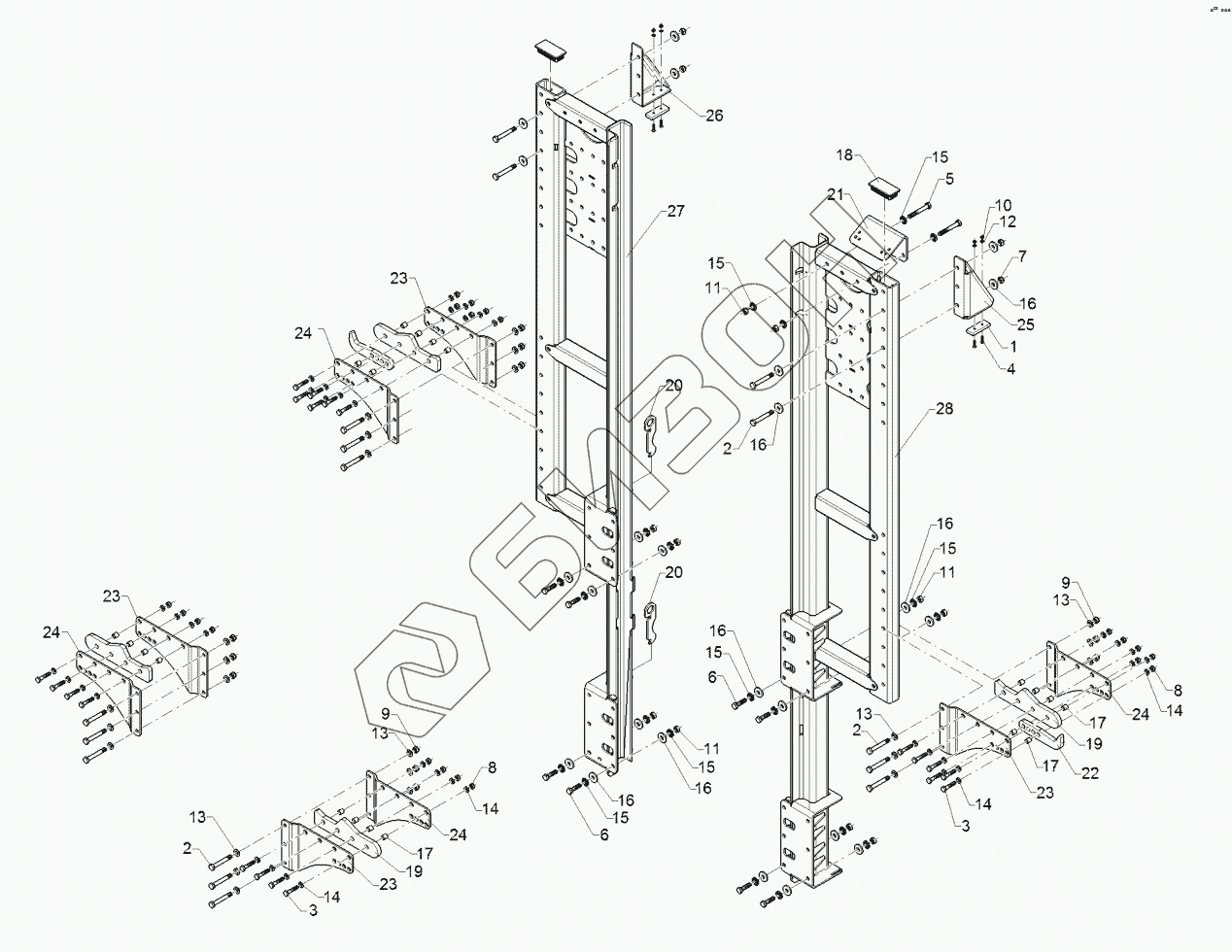

Графический каталог запасных частей к технике: Lemken Primus 10 (Часть 1). 69110256 Slide guiding
1
2
2
2
3
3
4
5
6
6
7
8
8
9
9
10
11
11
11
12
13
13
13
13
14
14
14
14
15
15
15
15
15
15
16
16
16
16
16
16
17
17
17
18
19
19
20
21
22
23
23
23
23
24
24
24
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | R00 0202 | Stop |
Загрузка ...
|
|
| 2 | 301 3435 | Hexagon bolt |
Загрузка ...
|
|
| 3 | 301 7534 | Hexagon bolt |
Загрузка ...
|
|
| 4 | 30110219 | Countersunk bolt |
Загрузка ...
|
|
| 5 | 30110490 | Hexagon bolt |
Загрузка ...
|
|
| 6 | 30110674 | Hexagon bolt |
Загрузка ...
|
|
| 7 | 303 0803 | Selflocking nut |
Загрузка ...
|
|
| 8 | 30310029 | Selflocking nut |
Загрузка ...
|
|
| 9 | 30310030 | Selflocking nut |
Загрузка ...
|
|
| 10 | 30310042 | Selflocking nut |
Загрузка ...
|
|
| 11 | 30310068 | Hexagon nut |
Загрузка ...
|
|
| 12 | 305 8702 | Washer |
Загрузка ...
|
|
| 13 | 305 8709 | Washer |
Загрузка ...
|
|
| 14 | 30510066 | Washer |
Загрузка ...
|
|
| 15 | 30510118 | Washer |
Загрузка ...
|
|
| 16 | 30510188 | Washer |
Загрузка ...
|
|
| 17 | 31710312 | Bush |
Загрузка ...
|
|
| 18 | 32310195 | Plug |
Загрузка ...
|
|
| 19 | 49111108 | Attaching pad |
Загрузка ...
|
|
| 20 | 49111109 | Locking bar |
Загрузка ...
|
|
| 21 | 49111110 | Holder |
Загрузка ...
|
|
| 22 | 49111111 | Hook |
Загрузка ...
|
|
| 23 | 49111112 | Plate |
Загрузка ...
|
|
| 24 | 49111113 | Plate |
Загрузка ...
|
|
| 25 | 49111114 | Stop |
Загрузка ...
|
|
| 26 | 49111115 | Stop |
Загрузка ...
|
|
| 27 | 49111118 | Slide guiding |
Загрузка ...
|
|
| 28 | 49111119 | Slide guiding |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
