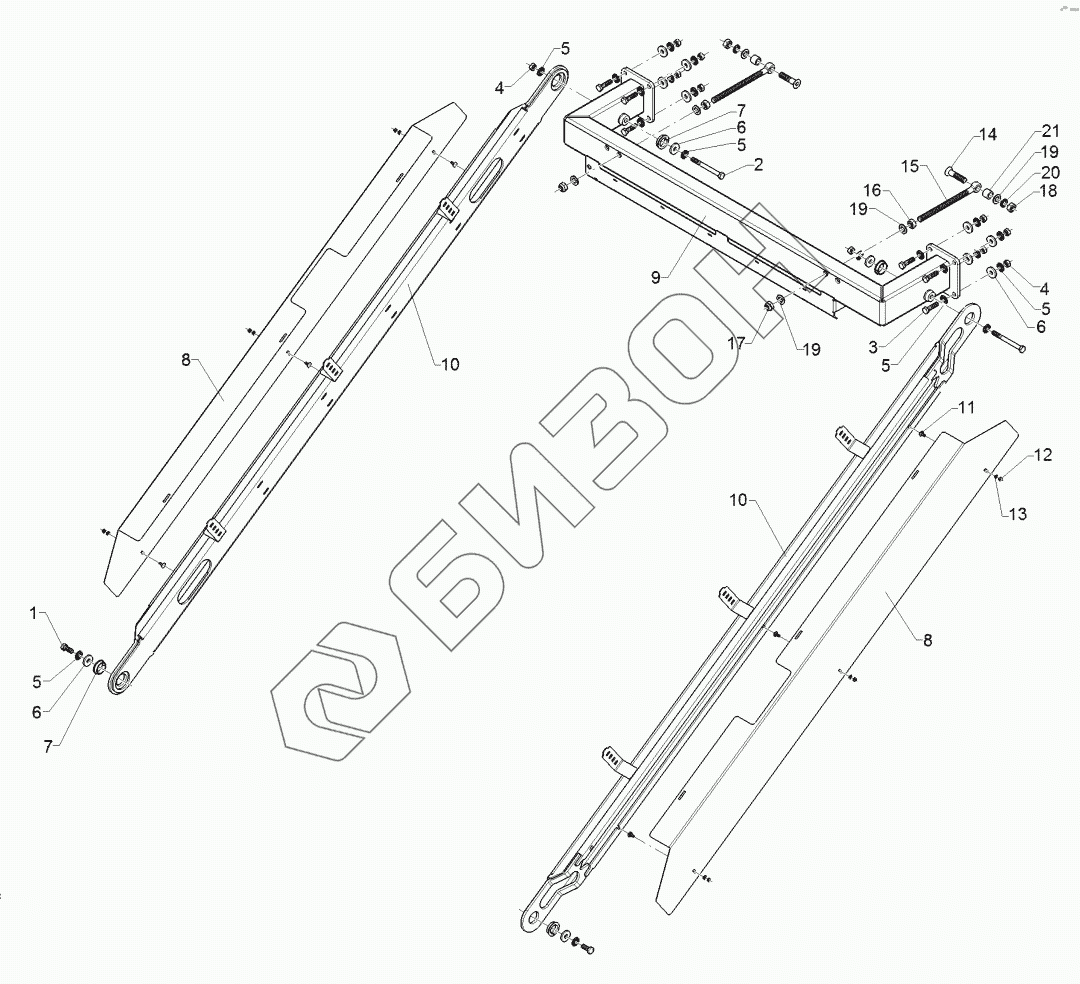

Графический каталог запасных частей к технике: Lemken Primus 10 (Часть 1). 69110259 Support
1
2
3
4
4
5
5
5
5
5
6
6
6
7
7
8
8
9
10
10
11
12
13
14
15
16
17
18
19
19
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 30110303 | Hexagon bolt |
Загрузка ...
|
|
| 2 | 30110535 | Hexagon bolt |
Загрузка ...
|
|
| 3 | 30110674 | Hexagon bolt |
Загрузка ...
|
|
| 4 | 30310068 | Hexagon nut |
Загрузка ...
|
|
| 5 | 30510118 | Washer |
Загрузка ...
|
|
| 6 | 30510188 | Washer |
Загрузка ...
|
|
| 7 | 49111124 | Bush |
Загрузка ...
|
|
| 8 | 49111125 | Cover |
Загрузка ...
|
|
| 9 | 49111129 | Crossbar |
Загрузка ...
|
|
| 10 | 49111130 | Connecting bar |
Загрузка ...
|
|
| 11 | 301 1201 | Bolt, cup square head |
Загрузка ...
|
|
| 12 | 30310042 | Selflocking nut |
Загрузка ...
|
|
| 13 | 305 8702 | Washer |
Загрузка ...
|
|
| 14 | 30110300 | Countersunk bolt |
Загрузка ...
|
|
| 15 | 30110692 | Eye bolt |
Загрузка ...
|
|
| 16 | 30310027 | Hexagon nut |
Загрузка ...
|
|
| 17 | 30310032 | Selflocking nut |
Загрузка ...
|
|
| 18 | 30310069 | Hexagon nut |
Загрузка ...
|
|
| 19 | 305 6142 | Washer |
Загрузка ...
|
|
| 20 | 30510168 | Washer |
Загрузка ...
|
|
| 21 | 31710319 | Distance tube |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
