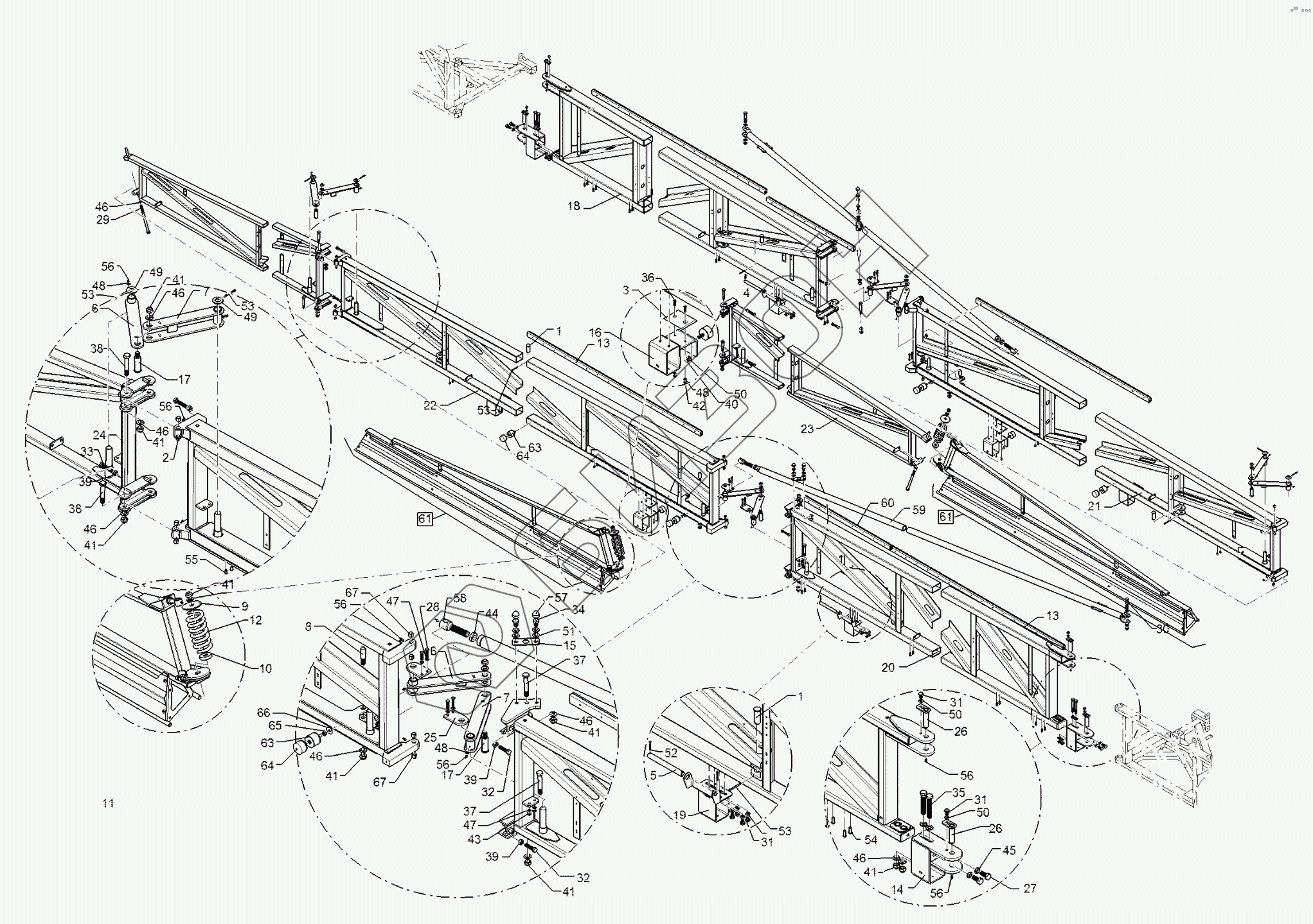

Графический каталог запасных частей к технике: Lemken Primus 10 (Часть 1). 69110278 Linkage

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
2
3
4
5
6
6
7
8
9
10
11
12
14
17
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
31
31
32
32
35
35
35
36
37
37
38
38
39
39
39
40
41
41
41
41
41
41
41
41
42
43
44
45
46
46
46
46
46
46
46
47
47
48
48
48
50
50
50
52
53
53
53
53
56
56
56
56
56
56
58
59
60
61
61
63
63
64
64
65
66
67
67
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 R00 0054 Pin
Загрузка ...
2 R00 0076 Bush
Загрузка ...
3 R00 0197 Attaching pad
Загрузка ...
4 R00 0769 Rubber buffer
Загрузка ...
5 R00 0817 Tube
Загрузка ...
6 R00 0952 Link
Загрузка ...
7 R00 0954 Link
Загрузка ...
8 R74 1710 Pin
Загрузка ...
9 R00 1224 Spring plate
Загрузка ...
10 R00 1227 Pin
Загрузка ...
11 R00 4173 Drilling screw
Загрузка ...
12 R20 6168 Compression spring
Загрузка ...
14 R70 1650 Connecting piece
Загрузка ...
17 R70 4040 Pin
Загрузка ...
18 R70 7225 Arm
Загрузка ...
19 R70 7300 Attaching pad
Загрузка ...
20 R70 7220 Arm
Загрузка ...
21 R70 1670 Arm
Загрузка ...
22 R70 1675 Arm
Загрузка ...
23 R70 1690 Arm
Загрузка ...
24 R70 1695 Arm
Загрузка ...
25 R71 0210 Articulated plate
Загрузка ...
26 R74 2150 Pin
Загрузка ...
27 301 7380 Screw
Загрузка ...
28 301 7504 Hexagon bolt
Загрузка ...
29 30110123 Hexagon bolt
Загрузка ...
30 30110114 Hexagon bolt
Загрузка ...
31 30110142 Hexagon bolt
Загрузка ...
32 30110149 Hexagon bolt
Загрузка ...
35 30110116 Hexagon bolt
Загрузка ...
36 30110219 Countersunk bolt
Загрузка ...
37 30110314 Hexagon bolt
Загрузка ...
38 30110129 Hexagon bolt
Загрузка ...
39 30310025 Hexagon nut
Загрузка ...
40 30310029 Selflocking nut
Загрузка ...
41 30310032 Selflocking nut
Загрузка ...
42 30310042 Selflocking nut
Загрузка ...
43 30310043 Selflocking nut
Загрузка ...
44 30310046 Hexagon nut
Загрузка ...
45 30310049 Hexagon nut
Загрузка ...
46 305 6142 Washer
Загрузка ...
47 305 8695 Washer
Загрузка ...
48 305 8702 Washer
Загрузка ...
50 30510066 Washer
Загрузка ...
52 31110008 Peg
Загрузка ...
53 31110009 Peg
Загрузка ...
56 323 6345 Смазочный ниппель
Загрузка ...
58 R74 2175 Adjuster screw
Загрузка ...
59 49110978 Stabilizer
Загрузка ...
60 49111137 Cable channel
Загрузка ...
61 59110208 Arm
Загрузка ...
62 59110209 Arm
Загрузка ...
63 R00 0767 Rubber buffer
Загрузка ...
64 R00 0788 Rubber buffer
Загрузка ...
65 30310024 Hexagon nut
Загрузка ...
66 30510088 Washer
Загрузка ...
67 R00 0077 Bush
Загрузка ...
68 30310034 Selflocking nut
Загрузка ...
69 305 6017 Washer
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
