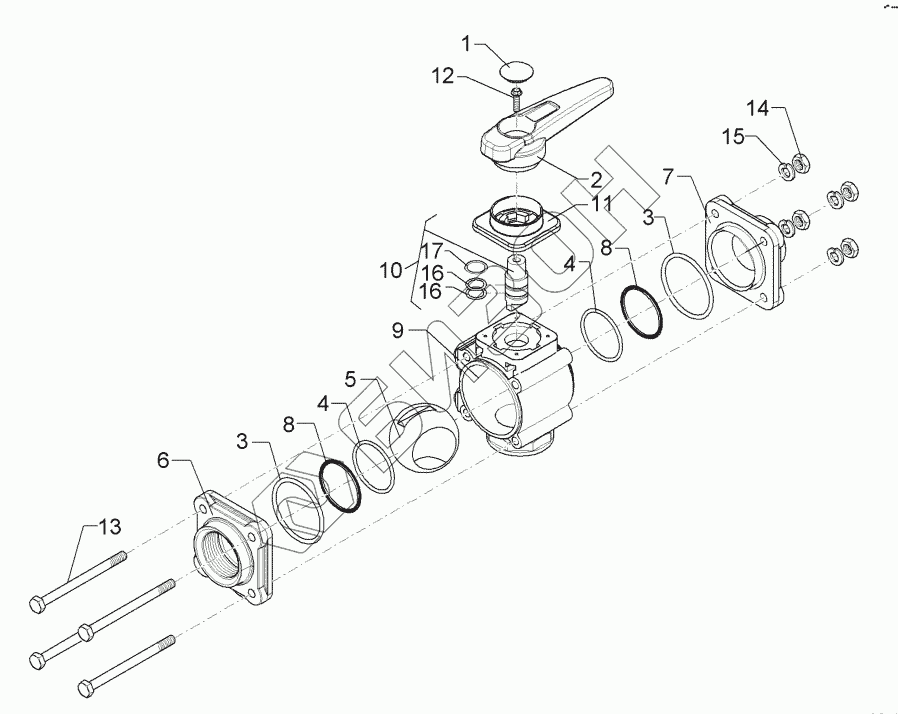

Графический каталог запасных частей к технике: Lemken Primus 10 (Часть 1). R520017 Ball valve

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3
4
4
5
6
7
8
8
9
10
11
12
13
14
15
16
16
17
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 R52 0445 Cap
Загрузка ...
2 R52 0525 Lever
Загрузка ...
3 R52 0551 O-ring
Загрузка ...
4 R52 0552 O-ring
Загрузка ...
5 R52 0556 Ball
Загрузка ...
6 R52 0557 Flange
Загрузка ...
7 R52 0558 Flange
Загрузка ...
8 R52 0560 Seal
Загрузка ...
9 R52 0574 Housing
Загрузка ...
10 R52 0576 Shaft
Загрузка ...
11 R52 0577 Cap
Загрузка ...
12 30110331 Screw
Загрузка ...
13 301 7521 Hexagon bolt
Загрузка ...
14 30310024 Hexagon nut
Загрузка ...
15 30510103 Spring ring
Загрузка ...
16 R52 0553 O-ring
Загрузка ...
17 R52 0561 Seal
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
