Графический каталог запасных частей к технике: Lemken Primus 10 (Часть 1). R738521 Slide
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
24

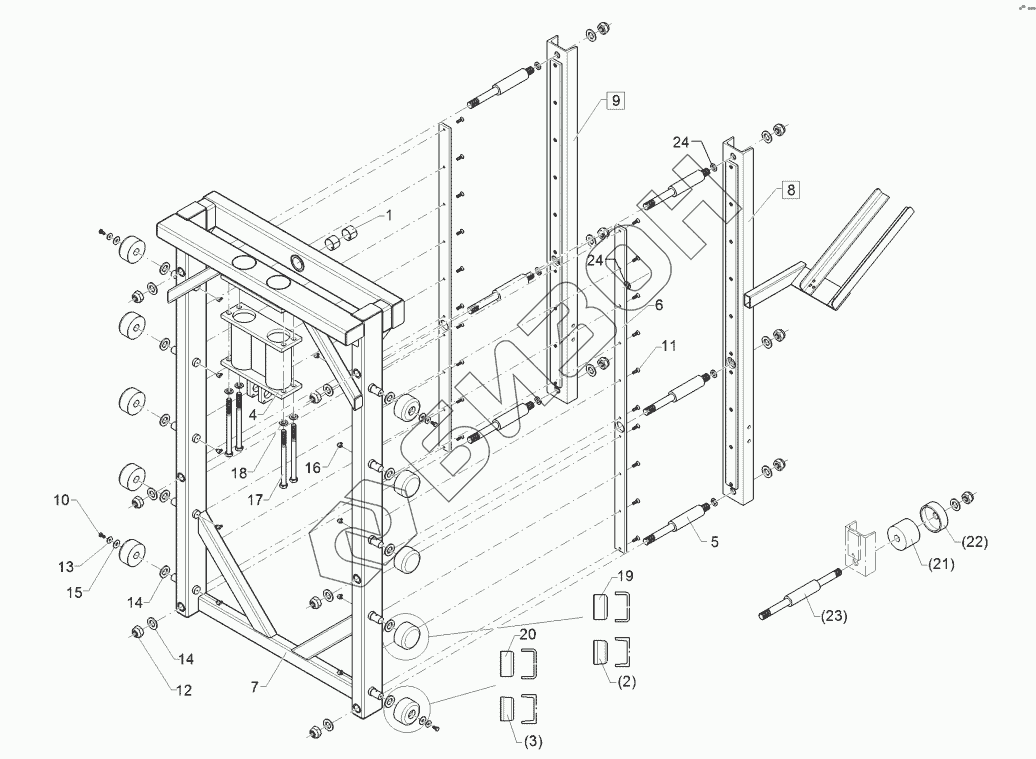

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | R00 0080 | Bush |
Загрузка ...
|
|
| 2 | R00 0608 | Roller |
Загрузка ...
|
|
| 3 | R00 0609 | Roller |
Загрузка ...
|
|
| 4 | R70 1728 | Spacer |
Загрузка ...
|
|
| 5 | R70 5015 | Pin |
Загрузка ...
|
|
| 6 | R74 0100 | Listing |
Загрузка ...
|
|
| 7 | R74 1575 | Slide |
Загрузка ...
|
|
| 8 | R74 1625 | Guiding |
Загрузка ...
|
|
| 9 | R74 1635 | Guiding |
Загрузка ...
|
|
| 10 | 301 7511 | Hexagon bolt |
Загрузка ...
|
|
| 11 | 30110225 | Countersunk bolt |
Загрузка ...
|
|
| 12 | 303 0937 | Selflocking nut |
Загрузка ...
|
|
| 13 | 305 6125 | Washer |
Загрузка ...
|
|
| 14 | 30510065 | Washer |
Загрузка ...
|
|
| 15 | 30510088 | Washer |
Загрузка ...
|
|
| 16 | 323 6346 | Grease nipple |
Загрузка ...
|
|
| 17 | 30110320 | Hexagon bolt |
Загрузка ...
|
|
| 18 | 305 6142 | Washer |
Загрузка ...
|
|
| 19 | 49110540 | Roller |
Загрузка ...
|
|
| 20 | 49110541 | Roller |
Загрузка ...
|
|
| 21 | R00 0185 | Buffer |
Загрузка ...
|
|
| 22 | R70 3890 | Buffer holder |
Загрузка ...
|
|
| 23 | R70 5010 | Pin |
Загрузка ...
|
|
| 24 | 30510081 | Shim |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
