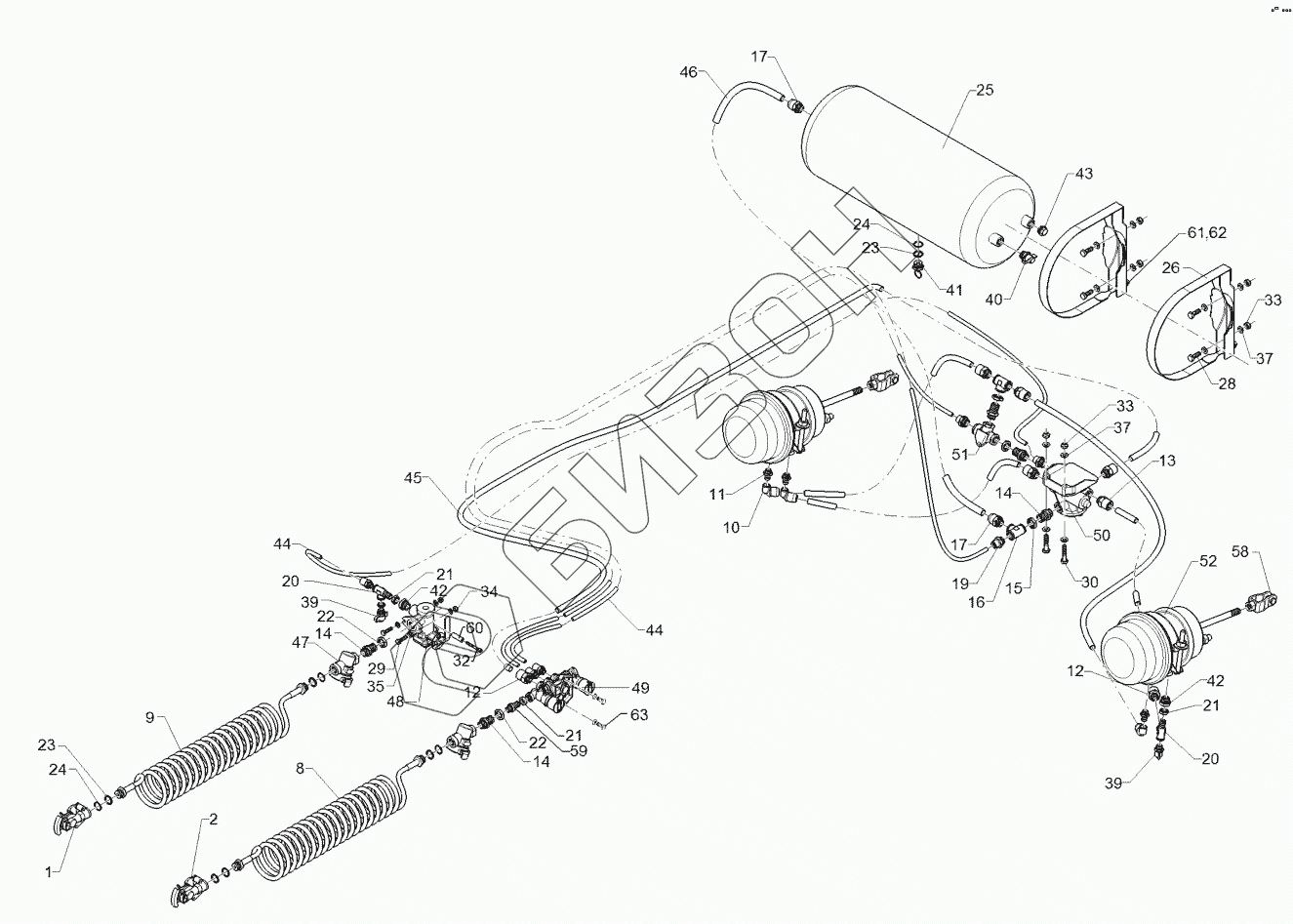

Графический каталог запасных частей к технике: Lemken Primus 10 (Часть 2). 67710100 Compressed-air brake
1
2
8
9
10
11
12
12
13
14
14
14
15
16
17
17
19
20
20
21
21
21
22
22
23
23
24
24
25
26
28
29
30
32
33
33
34
35
37
37
39
39
40
41
42
42
43
44
44
45
46
48
49
50
51
52
58
59
60
61
62
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 37710053 | Hose coupling of air brake |
Загрузка ...
|
|
| 2 | 37710054 | Hose coupling of air brake |
Загрузка ...
|
|
| 8 | R00 0568 | Spiral hose |
Загрузка ...
|
|
| 9 | R00 0569 | Spiral hose |
Загрузка ...
|
|
| 10 | R00 0713 | Connector |
Загрузка ...
|
|
| 11 | R00 0715 | Nipple |
Загрузка ...
|
|
| 12 | R00 0718 | Connector |
Загрузка ...
|
|
| 13 | R00 0719 | Connector |
Загрузка ...
|
|
| 14 | R00 0722 | Straight bulkhead screw |
Загрузка ...
|
|
| 15 | R00 0723 | Nut |
Загрузка ...
|
|
| 16 | R00 0726 | T-piece |
Загрузка ...
|
|
| 17 | R00 0855 | Connector |
Загрузка ...
|
|
| 18 | R00 0856 | Connector |
Загрузка ...
|
|
| 19 | R00 0857 | Connector |
Загрузка ...
|
|
| 20 | R00 0858 | Straight bulkhead screw |
Загрузка ...
|
|
| 21 | R00 0859 | Nut |
Загрузка ...
|
|
| 22 | R00 0861 | Nut |
Загрузка ...
|
|
| 23 | 377 1180 | Thrust ring with O-ring |
Загрузка ...
|
|
| 24 | 377 1181 | Thrust ring with O-ring |
Загрузка ...
|
|
| 25 | R00 4243 | Compressed-air container |
Загрузка ...
|
|
| 26 | R00 4245 | Strap |
Загрузка ...
|
|
| 28 | 301 7510 | Hexagon bolt |
Загрузка ...
|
|
| 29 | 301 7523 | Hexagon bolt |
Загрузка ...
|
|
| 30 | 301 7534 | Hexagon bolt |
Загрузка ...
|
|
| 32 | 30110203 | Allen screw |
Загрузка ...
|
|
| 33 | 30310029 | Selflocking nut |
Загрузка ...
|
|
| 34 | 30310043 | Selflocking nut |
Загрузка ...
|
|
| 35 | 305 8695 | Washer |
Загрузка ...
|
|
| 37 | 30510066 | Washer |
Загрузка ...
|
|
| 39 | 377 1340 | Test coupling |
Загрузка ...
|
|
| 40 | 377 1341 | Test coupling |
Загрузка ...
|
|
| 41 | 377 1380 | Dewatering valve |
Загрузка ...
|
|
| 42 | 377 1482 | Reducing fitting |
Загрузка ...
|
|
| 43 | 377 1490 | Plug |
Загрузка ...
|
|
| 44 | 37710047 | Synthetic tube |
Загрузка ...
|
|
| 45 | 37710048 | Synthetic tube |
Загрузка ...
|
|
| 46 | 37710049 | Synthetic tube |
Загрузка ...
|
|
| 48 | R00 4241 | Braking force regulator |
Загрузка ...
|
|
| 49 | R00 0850 | Valve |
Загрузка ...
|
|
| 50 | R00 0789 | Trailer brake valve |
Загрузка ...
|
|
| 51 | R00 0556 | Shuttle valve |
Загрузка ...
|
|
| 52 | R00 0552 | Combi - brake cylinder |
Загрузка ...
|
|
| 57 | 577 2580 | Filter |
Загрузка ...
|
|
| 58 | R00 0666 | Forkpiece |
Загрузка ...
|
|
| 59 | 37710133 | Straight bulkhead screw |
Загрузка ...
|
|
| 60 | R00 0195 | Distance tube |
Загрузка ...
|
|
| 61 | 30310030 | Selflocking nut |
Загрузка ...
|
|
| 62 | 305 8709 | Washer |
Загрузка ...
|
|
| 63 | 301 6751 | Hexagon bolt |
Загрузка ...
|
