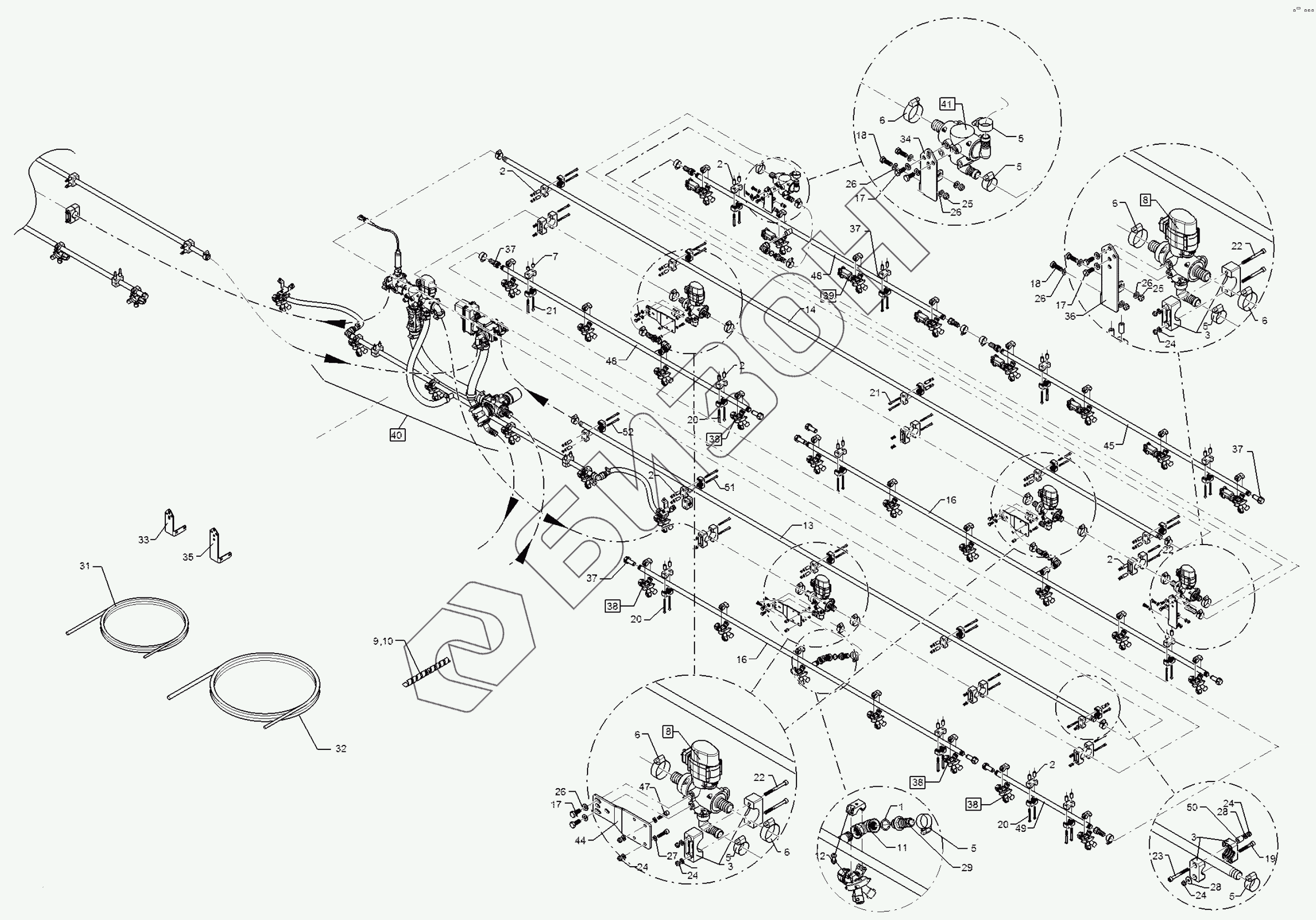

Графический каталог запасных частей к технике: Lemken Primus 10 (Часть 2). 67810326 Liquid cycle
1
2
2
2
2
2
2
3
3
3
5
5
5
5
5
5
6
6
6
6
6
7
8
8
9
10
11
12
13
14
16
16
17
17
17
18
18
19
20
20
20
21
21
22
22
23
24
24
24
24
24
25
25
26
26
26
26
26
27
28
28
29
31
32
33
34
35
36
37
37
37
37
38
38
38
38
39
40
41
44
45
46
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | F61 1972 | O-ring |
Загрузка ...
|
|
| 2 | R00 0189 | Distance tube |
Загрузка ...
|
|
| 3 | R00 0348 | Pipe clamp |
Загрузка ...
|
|
| 4 | R00 0358 | Pipe clamp |
Загрузка ...
|
|
| 5 | R00 0410 | Hose clip |
Загрузка ...
|
|
| 6 | R00 0411 | Hose clip |
Загрузка ...
|
|
| 7 | R00 0450 | Distance tube |
Загрузка ...
|
|
| 8 | R00 1589 | Valve |
Загрузка ...
|
|
| 9 | R25 0225 | Hose spiral |
Загрузка ...
|
|
| 10 | R25 0232 | Hose spiral |
Загрузка ...
|
|
| 11 | R52 0008 | Curve |
Загрузка ...
|
|
| 12 | R52 0353 | Screw |
Загрузка ...
|
|
| 13 | R70 6490 | Tube |
Загрузка ...
|
|
| 14 | R70 6430 | Tube |
Загрузка ...
|
|
| 16 | R71 1141 | Nozzle tube |
Загрузка ...
|
|
| 17 | 301 6751 | Hexagon bolt |
Загрузка ...
|
|
| 18 | 301 7518 | Hexagon bolt |
Загрузка ...
|
|
| 19 | 30110201 | Allen screw |
Загрузка ...
|
|
| 20 | 30110204 | Allen screw |
Загрузка ...
|
|
| 21 | 30110205 | Allen screw |
Загрузка ...
|
|
| 22 | 30110206 | Allen screw |
Загрузка ...
|
|
| 23 | 30110207 | Allen screw |
Загрузка ...
|
|
| 24 | 30310042 | Selflocking nut |
Загрузка ...
|
|
| 25 | 30310043 | Selflocking nut |
Загрузка ...
|
|
| 26 | 305 8695 | Washer |
Загрузка ...
|
|
| 27 | 305 8702 | Washer |
Загрузка ...
|
|
| 28 | 305 8703 | Washer |
Загрузка ...
|
|
| 29 | 37810333 | Hose connection |
Загрузка ...
|
|
| 30 | 37810523 | Hose connection |
Загрузка ...
|
|
| 31 | 37810715 | Hose |
Загрузка ...
|
|
| 32 | 37810716 | Hose |
Загрузка ...
|
|
| 33 | 49111156 | Holder |
Загрузка ...
|
|
| 34 | 49111157 | Holder |
Загрузка ...
|
|
| 35 | 49111158 | Holder |
Загрузка ...
|
|
| 36 | 49111159 | Holder |
Загрузка ...
|
|
| 37 | 57810280 | Plug |
Загрузка ...
|
|
| 38 | 57810295 | Nozzle holder |
Загрузка ...
|
|
| 39 | 57810302 | Nozzle holder |
Загрузка ...
|
|
| 40 | 57810479 | Liquid cycle |
Загрузка ...
|
|
| 41 | 57810480 | T-piece |
Загрузка ...
|
|
| 44 | 49111153 | Holder |
Загрузка ...
|
|
| 45 | R71 1131 | Nozzle tube |
Загрузка ...
|
|
| 46 | R71 1110 | Nozzle tube |
Загрузка ...
|
|
| 47 | 30110199 | Allen screw |
Загрузка ...
|
|
| 48 | R71 1132 | Nozzle tube |
Загрузка ...
|
|
| 49 | R71 1152 | Nozzle tube |
Загрузка ...
|
|
| 50 | R00 0194 | Distance tube |
Загрузка ...
|
|
| 51 | 30110208 | Allen screw |
Загрузка ...
|
|
| 52 | 30110046 | Allen screw |
Загрузка ...
|
|
| 53 | 30110274 | Allen screw |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
