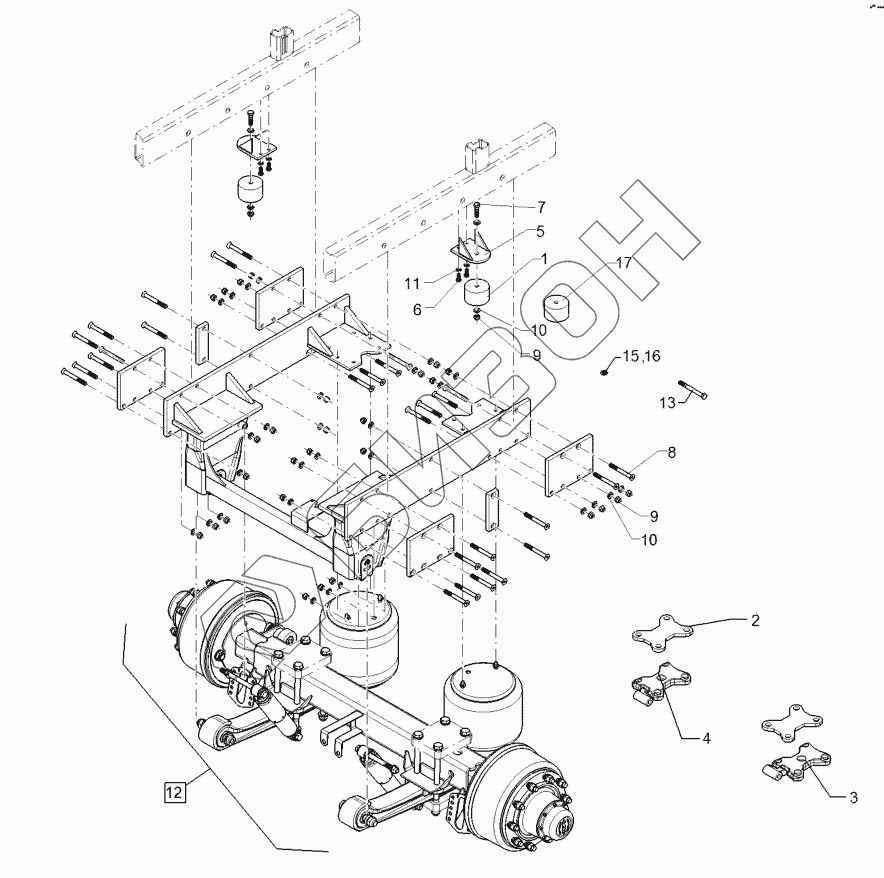

Графический каталог запасных частей к технике: Lemken Primus 10 (Часть 2). R360555 Braking axle

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
9
10
10
11
12
14
15
16
17
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 R00 0035 Absorber disk
Загрузка ...
2 R00 0480 Clamping plate
Загрузка ...
3 R00 0481 Clamping plate
Загрузка ...
4 R00 0482 Clamping plate
Загрузка ...
5 R73 9700 Bracket
Загрузка ...
6 30110148 Hexagon bolt
Загрузка ...
7 30110118 Hexagon bolt
Загрузка ...
8 30110085 Countersunk bolt
Загрузка ...
9 30310032 Selflocking nut
Загрузка ...
10 305 6142 Washer
Загрузка ...
11 305 8709 Washer
Загрузка ...
12 R36 0613 Axle
Загрузка ...
14 30510090 Washer
Загрузка ...
15 30510096 Tightening washer
Загрузка ...
16 30510097 Tightening washer
Загрузка ...
17 R00 0031 Absorber disk
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
