Графический каталог запасных частей к технике: Lemken Quarz 7/250. Quarz 7/250
1
1
2
2
3
3
3
3
3
6
6
6
6
6
6
6
6
7
7
7
7
7
7
8
8
9
9
9
9
9
9
10
10
10
10
10
10
11
11
12
12
12
12

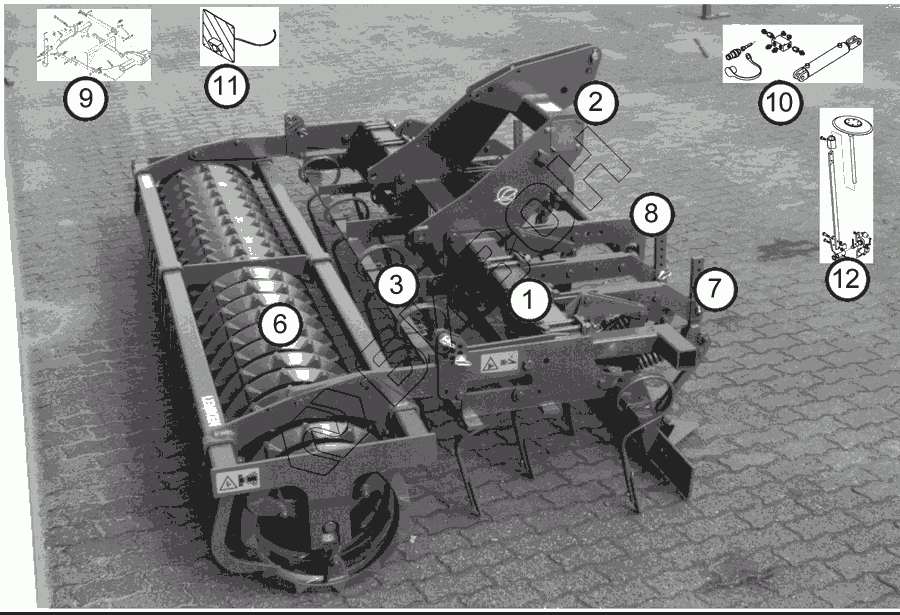

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 629 4417 | Stand |
Загрузка ...
|
|
| 1 | 610 6340 | Basic frame |
Загрузка ...
|
|
| 2 | 640 8400 | Headstock |
Загрузка ...
|
|
| 2 | 661 8474 | Parts for front mounting |
Загрузка ...
|
|
| 3 | 615 5550 | Harrow section |
Загрузка ...
|
|
| 3 | 615 5551 | Harrow section |
Загрузка ...
|
|
| 3 | 615 5553 | Harrow section |
Загрузка ...
|
|
| 3 | 615 5594 | Harrow section |
Загрузка ...
|
|
| 3 | 622 2690 | Trailing bar |
Загрузка ...
|
|
| 6 | 622 2894 | Carrier |
Загрузка ...
|
|
| 6 | 622 6765 | Trapeze disc roller |
Загрузка ...
|
|
| 6 | 622 6738 | Trapeze packer roller |
Загрузка ...
|
|
| 6 | 622 6733 | Trapezering roller |
Загрузка ...
|
|
| 6 | 622 6727 | Trapezering roller |
Загрузка ...
|
|
| 6 | 622 6354 | Tube bar roller |
Загрузка ...
|
|
| 6 | 622 6340 | Packer roller |
Загрузка ...
|
|
| 6 | 622 2893 | Carrier |
Загрузка ...
|
|
| 7 | 657 5008 | Track scraper with holder |
Загрузка ...
|
|
| 7 | 657 5009 | Track scraper with holder |
Загрузка ...
|
|
| 7 | 657 5007 | Track scraper with holder |
Загрузка ...
|
|
| 7 | 657 2550 | Shield |
Загрузка ...
|
|
| 7 | 657 2522 | Holder for track scraper |
Загрузка ...
|
|
| 7 | 657 5006 | Track scraper with holder |
Загрузка ...
|
|
| 8 | 661 1300 | Lower link connection |
Загрузка ...
|
|
| 8 | 661 6015 | Carrier |
Загрузка ...
|
|
| 9 | 661 6166 | T.p.-linkage, triangular |
Загрузка ...
|
|
| 9 | 661 8365 | Kupplungsteil |
Загрузка ...
|
|
| 9 | 661 8417 | Hydraulic lift linkage |
Загрузка ...
|
|
| 9 | 661 8453 | Turnbuckle |
Загрузка ...
|
|
| 9 | 661 8470 | Front headstock |
Загрузка ...
|
|
| 9 | 681 3012 | Kupplungsteil |
Загрузка ...
|
|
| 10 | 675 5100 | Hydraulic assembly SA |
Загрузка ...
|
|
| 10 | 675 8407 | HY-assembly track marker |
Загрузка ...
|
|
| 10 | 675 5212 | Conversion-set lift limiter |
Загрузка ...
|
|
| 10 | 675 5103 | Hydraulic assembly DA |
Загрузка ...
|
|
| 10 | 675 5102 | Hydraulic assembly DA |
Загрузка ...
|
|
| 10 | 675 5101 | Hydraulic assembly SA |
Загрузка ...
|
|
| 11 | 670 1632 | Carrier for light |
Загрузка ...
|
|
| 11 | 670 2011 | Lighting equipment with boards |
Загрузка ...
|
|
| 12 | 622 5090 | Holder |
Загрузка ...
|
|
| 12 | 682 1302 | Swivel bracket |
Загрузка ...
|
|
| 12 | 682 1306 | Changing-over, track marker |
Загрузка ...
|
|
| 12 | 682 1308 | Rods for track markers |
Загрузка ...
|
