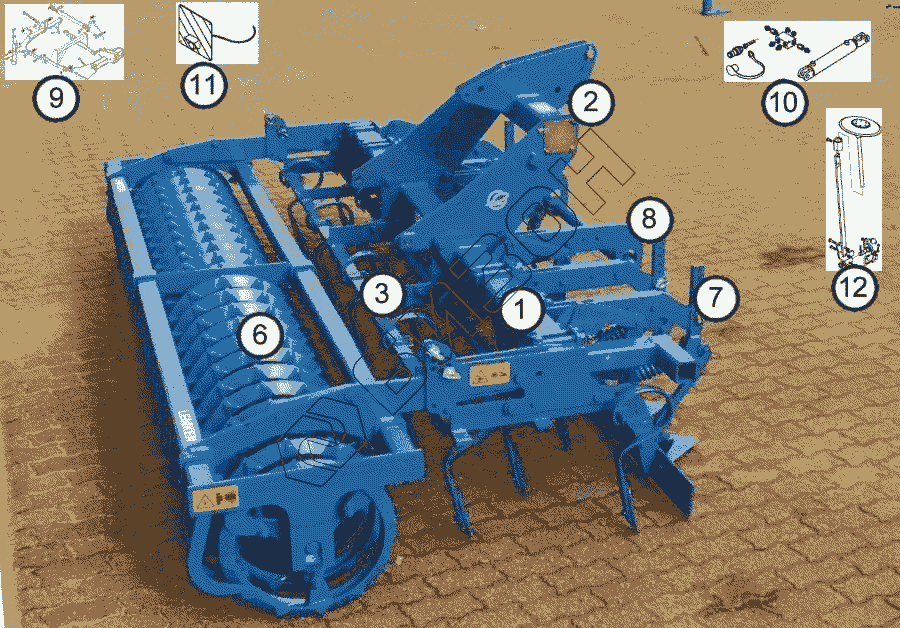

Графический каталог запасных частей к технике: Lemken Quarz 7/300. Quarz 7/300
1
1
2
3
3
3
3
3
6
6
6
6
6
6
6
6
6
6
6
6
6
7
7
7
7
7
7
7
7
7
8
8
8
8
9
9
9
9
9
9
9
9
10
10
10
10
10
10
11
11
12
12
12
12
12
12
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 629 4417 | Stand |
Загрузка ...
|
|
| 1 | 610 6341 | Basic frame |
Загрузка ...
|
|
| 2 | 640 8400 | Headstock |
Загрузка ...
|
|
| 3 | 615 5560 | Harrow section |
Загрузка ...
|
|
| 3 | 615 5561 | Harrow section |
Загрузка ...
|
|
| 3 | 615 5563 | Harrow section |
Загрузка ...
|
|
| 3 | 615 5564 | Harrow section |
Загрузка ...
|
|
| 3 | 622 2691 | Trailing bar |
Загрузка ...
|
|
| 6 | 622 6345 | Packer roller |
Загрузка ...
|
|
| 6 | 622 6766 | Trapeze disc roller |
Загрузка ...
|
|
| 6 | 622 6752 | Trapeze packer roller |
Загрузка ...
|
|
| 6 | 622 6744 | Packer roller, short scraper |
Загрузка ...
|
|
| 6 | 622 6739 | Trapeze packer roller |
Загрузка ...
|
|
| 6 | 622 6735 | Trapezering roller |
Загрузка ...
|
|
| 6 | 622 6734 | Trapezering roller |
Загрузка ...
|
|
| 6 | 622 6728 | Trapezering roller |
Загрузка ...
|
|
| 6 | 622 6351 | Tube bar roller |
Загрузка ...
|
|
| 6 | 622 6332 | Tube bar roller |
Загрузка ...
|
|
| 6 | 622 2894 | Carrier |
Загрузка ...
|
|
| 6 | 622 2893 | Carrier |
Загрузка ...
|
|
| 6 | 610 7281 | Holder set |
Загрузка ...
|
|
| 7 | 657 5006 | Track scraper with holder |
Загрузка ...
|
|
| 7 | 657 5007 | Track scraper with holder |
Загрузка ...
|
|
| 7 | 657 2550 | Shield |
Загрузка ...
|
|
| 7 | 657 2522 | Holder for track scraper |
Загрузка ...
|
|
| 7 | 657 2434 | Feeding disc |
Загрузка ...
|
|
| 7 | 557 5007 | Track scraper |
Загрузка ...
|
|
| 7 | 557 5006 | Track scraper |
Загрузка ...
|
|
| 7 | 557 2520 | Holder for track scraper |
Загрузка ...
|
|
| 7 | 657 2435 | Feeding disc |
Загрузка ...
|
|
| 8 | 661 1300 | Lower link connection |
Загрузка ...
|
|
| 8 | 661 1332 | Lower link connection |
Загрузка ...
|
|
| 8 | 661 1338 | Lower link connection |
Загрузка ...
|
|
| 8 | 661 6015 | Carrier |
Загрузка ...
|
|
| 9 | 681 3012 | Kupplungsteil |
Загрузка ...
|
|
| 9 | 681 3010 | Kupplungsteil |
Загрузка ...
|
|
| 9 | 661 8474 | Parts for front mounting |
Загрузка ...
|
|
| 9 | 661 8470 | Front headstock |
Загрузка ...
|
|
| 9 | 661 8417 | Hydraulic lift linkage |
Загрузка ...
|
|
| 9 | 661 8365 | Kupplungsteil |
Загрузка ...
|
|
| 9 | 661 6166 | T.p.-linkage, triangular |
Загрузка ...
|
|
| 9 | 661 8453 | Turnbuckle |
Загрузка ...
|
|
| 10 | 675 8407 | HY-assembly track marker |
Загрузка ...
|
|
| 10 | 675 5220 | Conversion-set HY-DA |
Загрузка ...
|
|
| 10 | 675 5212 | Conversion-set lift limiter |
Загрузка ...
|
|
| 10 | 675 5103 | Hydraulic assembly DA |
Загрузка ...
|
|
| 10 | 675 5101 | Hydraulic assembly SA |
Загрузка ...
|
|
| 10 | 675 4320 | Hydraulic assembly |
Загрузка ...
|
|
| 11 | 670 1632 | Carrier for light |
Загрузка ...
|
|
| 11 | 670 2011 | Lighting equipment with boards |
Загрузка ...
|
|
| 12 | 582 1248 | Axle for track marker |
Загрузка ...
|
|
| 12 | 582 1302 | Swivel bracket |
Загрузка ...
|
|
| 12 | 582 1303 | Swivel bracket |
Загрузка ...
|
|
| 12 | 622 5090 | Holder |
Загрузка ...
|
|
| 12 | 682 1302 | Swivel bracket |
Загрузка ...
|
|
| 12 | 682 1306 | Changing-over, track marker |
Загрузка ...
|
|
| 12 | 682 1309 | Rods for track markers |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
