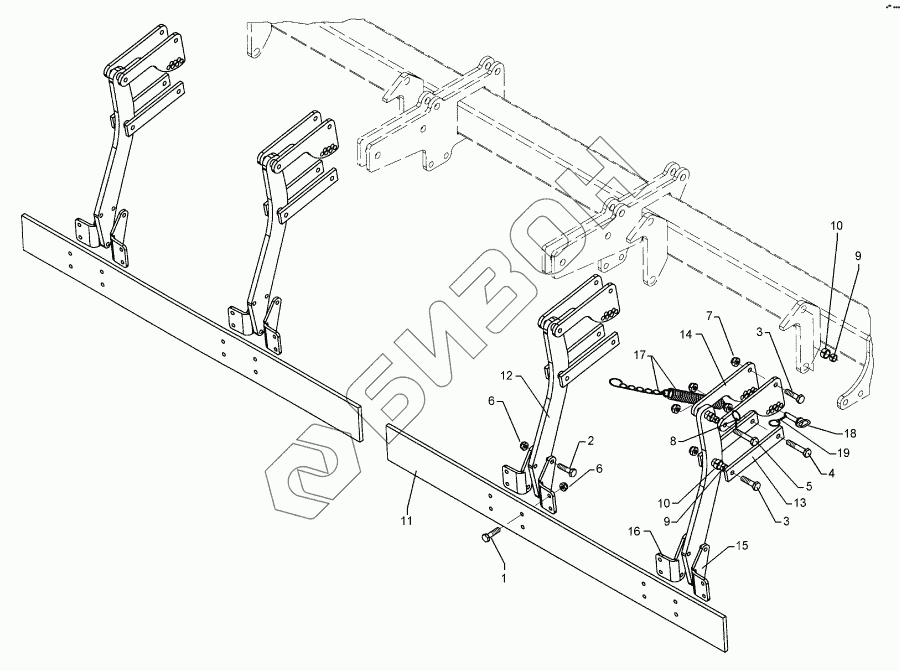

Графический каталог запасных частей к технике: Lemken Quarz 7/400F. Trailing bar Quarz 7/400

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3
4
5
6
6
7
8
9
9
10
10
11
12
13
14
15
16
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 3226 Screw
Загрузка ...
2 301 3238 Bolt
Загрузка ...
3 301 3379 Bolt
Загрузка ...
4 301 3397 Bolt
Загрузка ...
5 301 3398 Bolt
Загрузка ...
6 303 0933 Гайка шлицевая NM10-8 DIN985 Zn
Загрузка ...
7 303 0934 Гайка шлицевая NM12-8 Zn DIN985
Загрузка ...
8 311 9565 Штифт с фикс. кольцом 4,5
Загрузка ...
9 317 3304 Bush
Загрузка ...
10 317 3335 Expansion bush
Загрузка ...
11 422 2692 Bar
Загрузка ...
12 422 2693 Holder
Загрузка ...
13 422 2694 Link
Загрузка ...
14 422 2695 Adjuster plate
Загрузка ...
15 422 2854 Angle
Загрузка ...
16 422 2855 Angle
Загрузка ...
17 582 1125 Adjusting wire with spring
Загрузка ...
18 311 9567 Securing pin
Загрузка ...
19 313 7807 Штифт с рукояткой
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
