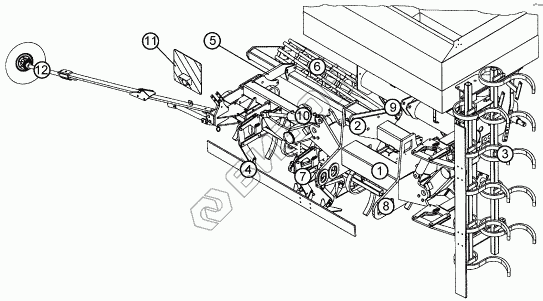

Графический каталог запасных частей к технике: Lemken Quarz 7/400K. Quarz 7/400 K
1
1
2
2
3
3
3
3
3
3
3
3
3
3
4
5
5
5
6
6
6
6
6
6
6
6
6
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
8
8
8
8
8
9
9
9
9
9
10
10
10
10
10
10
10
10
10
11
11
11
11
11
11
12
12
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 682 2490 | Support |
Загрузка ...
|
|
| 1 | 610 6350 | Basic frame |
Загрузка ...
|
|
| 2 | 313 7921 | Top link pin with chain |
Загрузка ...
|
|
| 2 | 313 7911 | Верхний штифт с цепью |
Загрузка ...
|
|
| 3 | 657 2435 | Feeding disc |
Загрузка ...
|
|
| 3 | 657 2550 | Shield |
Загрузка ...
|
|
| 3 | 657 2434 | Feeding disc |
Загрузка ...
|
|
| 3 | 615 5587 | Harrow section |
Загрузка ...
|
|
| 3 | 615 5586 | Harrow section |
Загрузка ...
|
|
| 3 | 615 5585 | Harrow section |
Загрузка ...
|
|
| 3 | 615 5584 | Harrow section |
Загрузка ...
|
|
| 3 | 615 5581 | Harrow section |
Загрузка ...
|
|
| 3 | 615 5580 | Harrow section |
Загрузка ...
|
|
| 3 | 615 5571 | Harrow section |
Загрузка ...
|
|
| 4 | 622 2693 | Trailing bar |
Загрузка ...
|
|
| 5 | 622 0234 | Adjuster |
Загрузка ...
|
|
| 5 | 622 2893 | Carrier |
Загрузка ...
|
|
| 5 | 622 2894 | Carrier |
Загрузка ...
|
|
| 6 | 622 6356 | Tube bar roller |
Загрузка ...
|
|
| 6 | 622 6763 | Trapeze disc roller |
Загрузка ...
|
|
| 6 | 622 6749 | Trapeze packer roller |
Загрузка ...
|
|
| 6 | 622 6748 | Trapeze packer roller |
Загрузка ...
|
|
| 6 | 622 6741 | Packer roller, short scraper |
Загрузка ...
|
|
| 6 | 622 6736 | Trapeze packer roller |
Загрузка ...
|
|
| 6 | 622 6725 | Trapezering roller |
Загрузка ...
|
|
| 6 | 622 6720 | Packer roller |
Загрузка ...
|
|
| 6 | 622 6618 | Tube bar roller |
Загрузка ...
|
|
| 7 | 657 5019 | Track scraper with holder |
Загрузка ...
|
|
| 7 | 657 5018 | Track scraper with holder |
Загрузка ...
|
|
| 7 | 657 5012 | Track scraper with holder |
Загрузка ...
|
|
| 7 | 657 5011 | Track scraper with holder |
Загрузка ...
|
|
| 7 | 657 5010 | Track scraper with holder |
Загрузка ...
|
|
| 7 | 657 5007 | Track scraper with holder |
Загрузка ...
|
|
| 7 | 657 5006 | Track scraper with holder |
Загрузка ...
|
|
| 7 | 657 2522 | Holder for track scraper |
Загрузка ...
|
|
| 7 | 622 5096 | Holder |
Загрузка ...
|
|
| 7 | 557 5007 | Track scraper |
Загрузка ...
|
|
| 7 | 557 5006 | Track scraper |
Загрузка ...
|
|
| 7 | 557 4992 | Track scraper |
Загрузка ...
|
|
| 7 | 557 2526 | Holder |
Загрузка ...
|
|
| 7 | 557 2525 | Holder |
Загрузка ...
|
|
| 7 | 557 2520 | Holder for track scraper |
Загрузка ...
|
|
| 7 | 629 4415 | Stand |
Загрузка ...
|
|
| 8 | 661 8472 | Front headstock |
Загрузка ...
|
|
| 8 | 661 8473 | Front headstock |
Загрузка ...
|
|
| 8 | 661 1376 | Lower link connection |
Загрузка ...
|
|
| 8 | 661 1375 | Lower link connection |
Загрузка ...
|
|
| 8 | 610 7281 | Holder set |
Загрузка ...
|
|
| 9 | 661 8364 | Fittings |
Загрузка ...
|
|
| 9 | 661 8380 | Fittings |
Загрузка ...
|
|
| 9 | 661 8451 | Hydraulic lift linkage |
Загрузка ...
|
|
| 9 | 661 8455 | Turnbuckle |
Загрузка ...
|
|
| 9 | 661 8457 | Hydraulic lift linkage |
Загрузка ...
|
|
| 10 | 675 4321 | Hydraulic assembly |
Загрузка ...
|
|
| 10 | 675 8404 | HY-assembly track marker |
Загрузка ...
|
|
| 10 | 675 5212 | Conversion-set lift limiter |
Загрузка ...
|
|
| 10 | 675 5208 | Hydraulic assembly DA |
Загрузка ...
|
|
| 10 | 675 5207 | Hydraulic assembly DA |
Загрузка ...
|
|
| 10 | 675 5205 | Hydraulic assembly DA |
Загрузка ...
|
|
| 10 | 675 5202 | Hydraulic assembly SA |
Загрузка ...
|
|
| 10 | 675 5200 | Hydraulic assembly SA |
Загрузка ...
|
|
| 10 | 675 4330 | Hydraulic assembly |
Загрузка ...
|
|
| 11 | 670 1645 | Carrier for light |
Загрузка ...
|
|
| 11 | 670 2003 | Lighting equipment, front |
Загрузка ...
|
|
| 11 | 670 2014 | Lighting equipment with boards |
Загрузка ...
|
|
| 11 | 670 5070 | Transport protection |
Загрузка ...
|
|
| 11 | 670 5071 | Transport protection |
Загрузка ...
|
|
| 11 | 670 5074 | Transport protection |
Загрузка ...
|
|
| 12 | 582 1248 | Axle for track marker |
Загрузка ...
|
|
| 12 | 622 5091 | Holder |
Загрузка ...
|
|
| 12 | 682 1273 | Track marker |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
