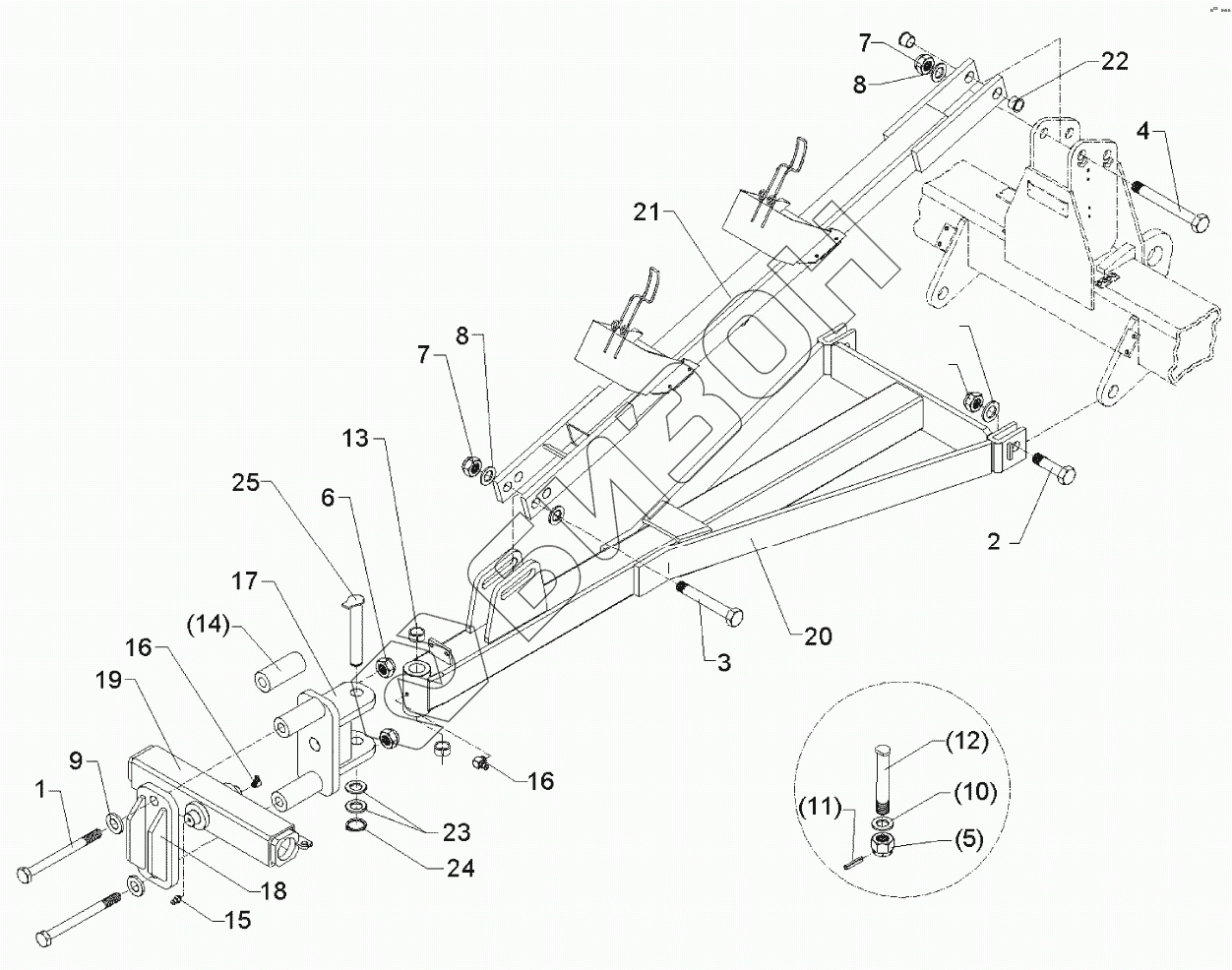

Графический каталог запасных частей к технике: Lemken Quarz 7/400KA. Deichsel Kompaktor KA C

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
7
8
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 4826 Bolt
Загрузка ...
2 301 4873 Bolt
Загрузка ...
3 301 4896 Bolt
Загрузка ...
4 301 4903 Bolt
Загрузка ...
5 303 0168 Castle nut
Загрузка ...
6 303 0937 Selflocking nut
Загрузка ...
7 303 0938 Selflocking nut
Загрузка ...
8 305 2072 Shim
Загрузка ...
9 305 6229 Шайба
Загрузка ...
10 305 6253 Washer
Загрузка ...
11 305 6955 Шайба
Загрузка ...
12 305 8873 Крепежное кольцо
Загрузка ...
13 309 6056 Expansion bush
Загрузка ...
14 313 3517 Pin with stop
Загрузка ...
15 313 8128 Bolzen mit Kopf
Загрузка ...
16 317 3353 Expansion bush
Загрузка ...
17 317 6959 Tube
Загрузка ...
18 317 9330 Flange bushing
Загрузка ...
19 323 6348 Смазочный ниппель
Загрузка ...
20 323 6349 Смазочный ниппель
Загрузка ...
21 440 8582 Bracket
Загрузка ...
22 440 8583 Clamp plate
Загрузка ...
23 440 8584 Carrier
Загрузка ...
24 440 9131 Twobar
Загрузка ...
25 450 8543 Support
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
