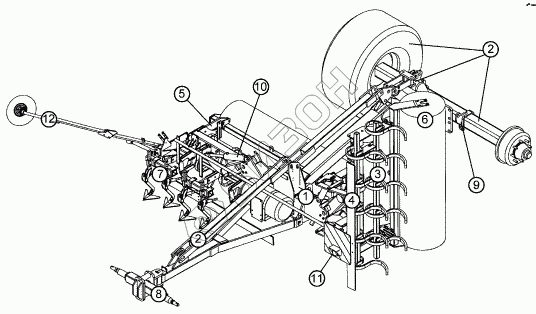

Графический каталог запасных частей к технике: Lemken Quarz 7/400KA. Quarz 7/400 KA
1
1
2
2
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
3
3
3
3
5
5
6
6
6
6
6
6
6
6
7
7
7
7
7
7
7
7
8
8
8
8
8
8
8
9
9
9
9
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
11
11
11
11
11
11
11
11
11
12
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 629 7121 | Stand |
Загрузка ...
|
|
| 1 | 610 6355 | Basic frame |
Загрузка ...
|
|
| 2 | 550 8520 | Running axle |
Загрузка ...
|
|
| 2 | 550 8872 | Wheel 8/221/575 |
Загрузка ...
|
|
| 2 | 550 8873 | Wheel 8/221/575 |
Загрузка ...
|
|
| 2 | 550 8874 | Wheel 8/221/575 |
Загрузка ...
|
|
| 2 | 550 8884 | Wheel 8/221/575 |
Загрузка ...
|
|
| 2 | 550 8885 | Wheel 8/221/575 |
Загрузка ...
|
|
| 2 | 640 9131 | Deichsel |
Загрузка ...
|
|
| 2 | 640 9138 | Twobar |
Загрузка ...
|
|
| 2 | 650 8550 | Trailer |
Загрузка ...
|
|
| 2 | 550 8519 | Braking axle |
Загрузка ...
|
|
| 3 | 657 2550 | Shield |
Загрузка ...
|
|
| 3 | 657 2522 | Holder for track scraper |
Загрузка ...
|
|
| 3 | 657 2435 | Feeding disc |
Загрузка ...
|
|
| 3 | 657 2434 | Feeding disc |
Загрузка ...
|
|
| 3 | 622 2693 | Trailing bar |
Загрузка ...
|
|
| 3 | 622 0234 | Adjuster |
Загрузка ...
|
|
| 3 | 615 5586 | Harrow section |
Загрузка ...
|
|
| 3 | 615 5585 | Harrow section |
Загрузка ...
|
|
| 3 | 615 5584 | Harrow section |
Загрузка ...
|
|
| 3 | 615 5581 | Harrow section |
Загрузка ...
|
|
| 3 | 615 5580 | Harrow section |
Загрузка ...
|
|
| 3 | 615 5571 | Harrow section |
Загрузка ...
|
|
| 3 | 615 5587 | Harrow section |
Загрузка ...
|
|
| 5 | 622 2893 | Carrier |
Загрузка ...
|
|
| 5 | 622 2894 | Carrier |
Загрузка ...
|
|
| 6 | 622 6741 | Packer roller, short scraper |
Загрузка ...
|
|
| 6 | 622 6870 | Rubber ring roller |
Загрузка ...
|
|
| 6 | 622 6763 | Trapeze disc roller |
Загрузка ...
|
|
| 6 | 622 6736 | Trapeze packer roller |
Загрузка ...
|
|
| 6 | 622 6725 | Trapezering roller |
Загрузка ...
|
|
| 6 | 622 6720 | Packer roller |
Загрузка ...
|
|
| 6 | 622 6630 | Tube bar roller |
Загрузка ...
|
|
| 6 | 622 6356 | Tube bar roller |
Загрузка ...
|
|
| 7 | 557 2520 | Holder for track scraper |
Загрузка ...
|
|
| 7 | 557 4992 | Track scraper |
Загрузка ...
|
|
| 7 | 557 5006 | Track scraper |
Загрузка ...
|
|
| 7 | 557 5007 | Track scraper |
Загрузка ...
|
|
| 7 | 622 5091 | Holder |
Загрузка ...
|
|
| 7 | 657 5006 | Track scraper with holder |
Загрузка ...
|
|
| 7 | 657 5007 | Track scraper with holder |
Загрузка ...
|
|
| 7 | 657 5010 | Track scraper with holder |
Загрузка ...
|
|
| 8 | 661 6162 | Depth limiter |
Загрузка ...
|
|
| 8 | 661 6161 | Depth limiter |
Загрузка ...
|
|
| 8 | 661 1417 | Lower link connection |
Загрузка ...
|
|
| 8 | 661 1414 | Lower link connection |
Загрузка ...
|
|
| 8 | 661 1412 | Lower link connection |
Загрузка ...
|
|
| 8 | 661 1411 | Lower link connection |
Загрузка ...
|
|
| 8 | 661 1413 | Lower link connection |
Загрузка ...
|
|
| 9 | 661 8368 | Kupplungsteil |
Загрузка ...
|
|
| 9 | 661 8369 | Kupplungsteil |
Загрузка ...
|
|
| 9 | 661 8455 | Turnbuckle |
Загрузка ...
|
|
| 9 | 661 8510 | Hydraulic lift linkage |
Загрузка ...
|
|
| 10 | 675 5476 | HY-assembly trailer |
Загрузка ...
|
|
| 10 | 675 5477 | HY-pipe lift linkage |
Загрузка ...
|
|
| 10 | 675 5478 | HY-pipe assembly |
Загрузка ...
|
|
| 10 | 675 5479 | HY-pipe assembly |
Загрузка ...
|
|
| 10 | 675 5481 | Hydraulic pipe |
Загрузка ...
|
|
| 10 | 675 5482 | HY-pipe seed drill drive |
Загрузка ...
|
|
| 10 | 675 5483 | HY-assembly control valve |
Загрузка ...
|
|
| 10 | 675 5484 | HY-pipe assembly track marker |
Загрузка ...
|
|
| 10 | 675 5489 | Hydraulic pipe |
Загрузка ...
|
|
| 10 | 675 5490 | HY-assembly control valve |
Загрузка ...
|
|
| 10 | 675 5491 | Hydraulic pipe |
Загрузка ...
|
|
| 10 | 675 5494 | Hydraulic pipe |
Загрузка ...
|
|
| 10 | 677 6050 | Compressed-air brake |
Загрузка ...
|
|
| 10 | 675 5474 | HY-assembly pressure release |
Загрузка ...
|
|
| 10 | 575 2200 | Three-way pressure balance |
Загрузка ...
|
|
| 10 | 575 2201 | Valve |
Загрузка ...
|
|
| 10 | 575 2211 | Seat valve |
Загрузка ...
|
|
| 10 | 675 4333 | Hydraulic assembly |
Загрузка ...
|
|
| 10 | 675 5305 | HY-assembly lift linkage |
Загрузка ...
|
|
| 10 | 675 5306 | HY-assembly lift linkage |
Загрузка ...
|
|
| 10 | 675 5328 | HY-assembly track marker |
Загрузка ...
|
|
| 10 | 675 5470 | Hydraulic braking assembly |
Загрузка ...
|
|
| 10 | 675 5471 | HY-pipe assembly folding |
Загрузка ...
|
|
| 10 | 675 5472 | HY-pipe assembly. 6/2 valve |
Загрузка ...
|
|
| 10 | 675 5473 | HY-pipe assembly |
Загрузка ...
|
|
| 10 | 675 5475 | HY-assembly control valve |
Загрузка ...
|
|
| 10 | 675 5307 | HY-assembly track marker |
Загрузка ...
|
|
| 11 | 573 5080 | Control box |
Загрузка ...
|
|
| 11 | 670 5074 | Transport protection |
Загрузка ...
|
|
| 11 | 670 5071 | Transport protection |
Загрузка ...
|
|
| 11 | 670 5070 | Transport protection |
Загрузка ...
|
|
| 11 | 670 2007 | Lighting equipment, rear |
Загрузка ...
|
|
| 11 | 670 1905 | Lighting equipment, front |
Загрузка ...
|
|
| 11 | 573 5082 | Cable form |
Загрузка ...
|
|
| 11 | 570 1905 | Lighting equipment, front |
Загрузка ...
|
|
| 11 | 373 4306 | Extension cable |
Загрузка ...
|
|
| 12 | 582 1248 | Axle for track marker |
Загрузка ...
|
|
| 12 | 682 1273 | Track marker |
Загрузка ...
|
