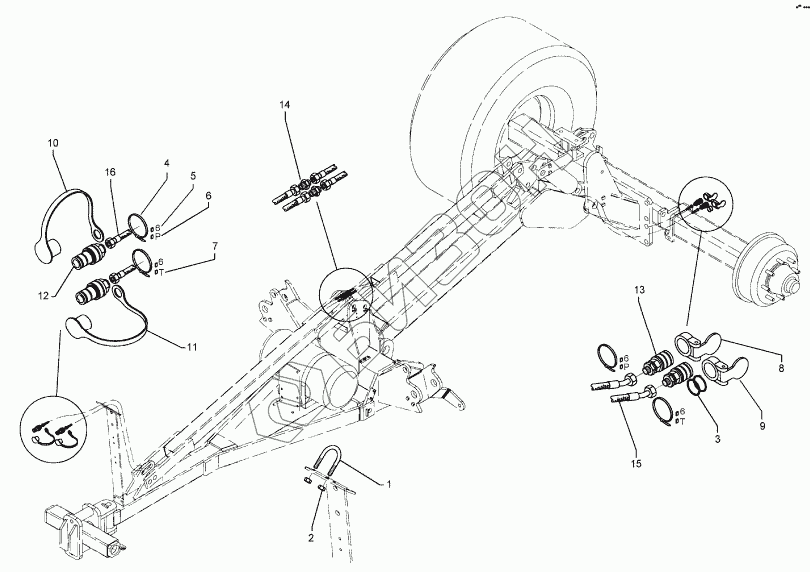

Графический каталог запасных частей к технике: Lemken Quarz 7/500KA. Hydraulic pipe Quarz 7/KA

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 7782 U-образный болт
Загрузка ...
2 303 0933 Гайка шлицевая NM10-8 DIN985 Zn
Загрузка ...
3 305 8871 Securing ring
Загрузка ...
4 325 1350 Strap
Загрузка ...
5 325 1506 EASY-READ sign
Загрузка ...
6 325 1511 EASY-READ sign
Загрузка ...
7 325 1512 EASY-READ sign
Загрузка ...
8 375 2103 Dust protection flap
Загрузка ...
9 375 2104 Dust protection flap
Загрузка ...
10 375 2123 Cap
Загрузка ...
11 375 2124 Cap, white
Загрузка ...
12 375 2736 SVK-socket
Загрузка ...
13 375 2737 SVK-разъем
Загрузка ...
14 375 4120 Nipple
Загрузка ...
15 475 2664 High-pressure hose
Загрузка ...
16 475 2670 High-pressure hose
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
