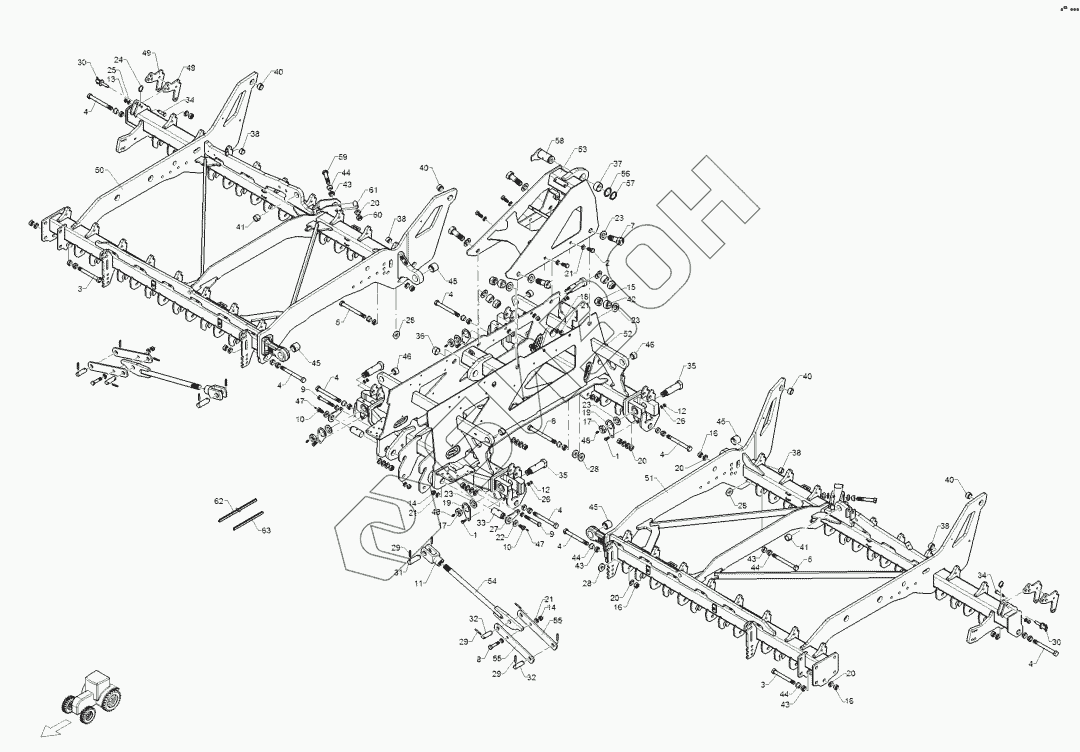

Графический каталог запасных частей к технике: Lemken Rubin 10/600 KUA. 61210251 Basic frame
1
1
2
3
3
4
4
4
4
4
4
4
4
5
6
6
7
8
9
9
10
10
11
12
12
13
14
14
15
16
17
17
18
18
18
19
19
20
20
20
20
20
21
21
21
21
22
23
23
23
23
24
25
26
26
26
27
28
28
28
29
29
29
30
30
31
32
32
33
34
34
35
35
36
37
38
38
38
38
40
40
40
40
41
41
42
43
43
43
43
43
44
44
44
45
45
45
45
46
46
47
47
48
48
49
49
50
51
52
53
54
55
55
56
57
58
59
60
61
62
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 3212 | Шуруп M10x25-8.8 Zn DIN933 |
Загрузка ...
|
|
| 2 | 301 3719 | Шуруп M16x40-12.9 A=max3 Zn |
Загрузка ...
|
|
| 3 | 301 4538 | Bolt |
Загрузка ...
|
|
| 4 | 301 4539 | Болт |
Загрузка ...
|
|
| 5 | 301 4540 | Bolt |
Загрузка ...
|
|
| 6 | 301 4543 | Bolt |
Загрузка ...
|
|
| 7 | 301 4873 | Bolt |
Загрузка ...
|
|
| 8 | 301 5363 | Hexagon bolt |
Загрузка ...
|
|
| 9 | 301 4039 | Hexagon bolt |
Загрузка ...
|
|
| 10 | 30110588 | Hexagon bolt |
Загрузка ...
|
|
| 11 | 30210106 | Fork-type joint |
Загрузка ...
|
|
| 12 | 303 0933 | Гайка шлицевая NM10-8 DIN985 Zn |
Загрузка ...
|
|
| 13 | 303 0934 | Гайка шлицевая NM12-8 Zn DIN985 |
Загрузка ...
|
|
| 14 | 303 0935 | Гайка шлицевая NM16-8 Zn DIN985 |
Загрузка ...
|
|
| 15 | 303 0938 | Selflocking nut |
Загрузка ...
|
|
| 16 | 303 0977 | Орех |
Загрузка ...
|
|
| 17 | 303 0994 | Nut |
Загрузка ...
|
|
| 18 | 30310033 | Selflocking nut |
Загрузка ...
|
|
| 19 | 305 1350 | Locking plate |
Загрузка ...
|
|
| 20 | 305 6012 | Шайба 21x37x3 ISO7089 Zn |
Загрузка ...
|
|
| 21 | 305 6141 | Шайба 17/30x3 7089 200HV Zn |
Загрузка ...
|
|
| 22 | 305 6161 | Шайба 17/40x6 7349 200HV Zn |
Загрузка ...
|
|
| 23 | 305 6285 | Washer |
Загрузка ...
|
|
| 24 | 305 8551 | Стопорное кольцо Di41x3 A2 |
Загрузка ...
|
|
| 25 | 305 8580 | Шайба 13/24x2,5 St-Zn DIN125 |
Загрузка ...
|
|
| 26 | 305 8696 | Washer |
Загрузка ...
|
|
| 27 | 30510274 | Locking |
Загрузка ...
|
|
| 28 | 30510285 | Washer |
Загрузка ...
|
|
| 29 | 309 7000 | Расширительная втулка |
Загрузка ...
|
|
| 30 | 313 1530 | Pin with grip |
Загрузка ...
|
|
| 31 | 313 3012 | Pin |
Загрузка ...
|
|
| 32 | 313 7770 | Pin |
Загрузка ...
|
|
| 33 | 31310154 | Pin |
Загрузка ...
|
|
| 34 | 31310167 | Pin |
Загрузка ...
|
|
| 35 | 31310198 | Pin |
Загрузка ...
|
|
| 36 | 317 2009 | Expansion bush |
Загрузка ...
|
|
| 37 | 317 2025 | Expansion bush |
Загрузка ...
|
|
| 38 | 317 3352 | Expansion bush |
Загрузка ...
|
|
| 40 | 317 3415 | Expansion bush |
Загрузка ...
|
|
| 41 | 317 3417 | Expansion bush |
Загрузка ...
|
|
| 42 | 31710017 | Bush |
Загрузка ...
|
|
| 43 | 31710143 | Clamping ring, outer |
Загрузка ...
|
|
| 44 | 31710144 | Clamping ring |
Загрузка ...
|
|
| 45 | 31710335 | Expansion bush |
Загрузка ...
|
|
| 46 | 31710337 | Expansion bush |
Загрузка ...
|
|
| 47 | 323 6345 | Смазочный ниппель |
Загрузка ...
|
|
| 48 | 323 6348 | Смазочный ниппель |
Загрузка ...
|
|
| 49 | 41210291 | Plate |
Загрузка ...
|
|
| 50 | 41210306 | Lateral section |
Загрузка ...
|
|
| 51 | 41210307 | Lateral section |
Загрузка ...
|
|
| 52 | 41210316 | Center section |
Загрузка ...
|
|
| 53 | 41210350 | Cover |
Загрузка ...
|
|
| 54 | 41210375 | Connecting piece |
Загрузка ...
|
|
| 55 | 41710149 | Connecting rod |
Загрузка ...
|
|
| 56 | 305 2150 | Клин |
Загрузка ...
|
|
| 57 | 305 8877 | Крепежное кольцо |
Загрузка ...
|
|
| 58 | 313 5041 | Pin with stop |
Загрузка ...
|
|
| 59 | 301 5393 | Bolt |
Загрузка ...
|
|
| 60 | 303 0939 | Selflocking nut |
Загрузка ...
|
|
| 61 | 317 6698 | Tube |
Загрузка ...
|
|
| 62 | 32110234 | Edge protection |
Загрузка ...
|
|
| 63 | 32110257 | Edge protection |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
